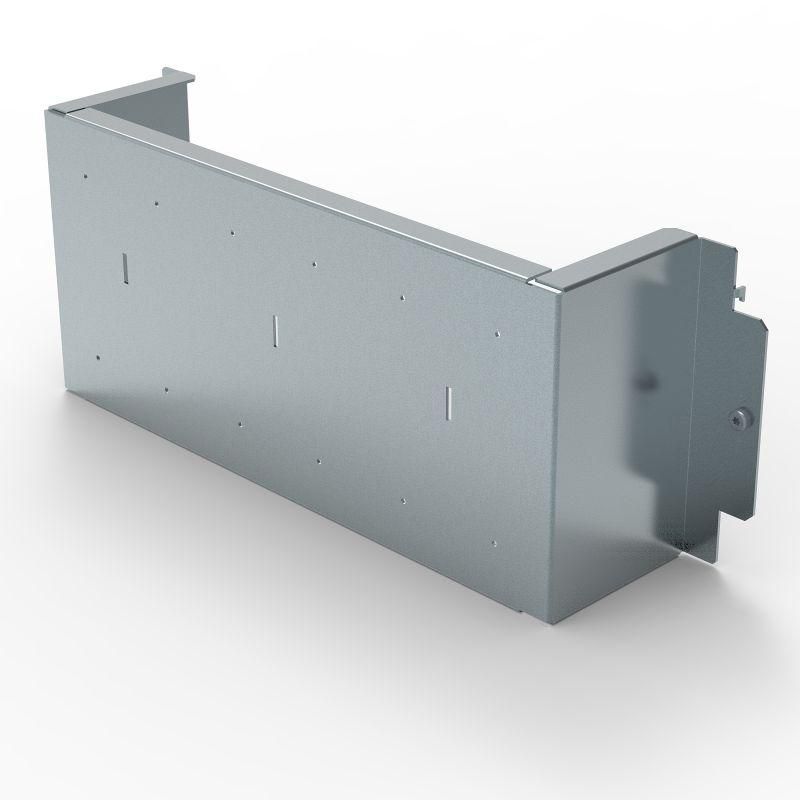

Плата вертикальная DPX3 250 4P 24M Leg 338424 Legrand

Плата вертикальная DPX3 250 4P 24M от Legrand - это металлическая крепёжная платформа для организации вертикальной проводки в распределительных щитах. Продукт из серии XL3 S совмещает прочность стали с защитой от коррозии и подходит для монтажа автоматических выключателей, УЗО и других модульных устройств.

Назначение и область применения

Плата вертикальная DPX3 250 4P 24M предназначена для фиксации модульных аппаратов в шкафах и распределительных щитах. Её используют там, где требуется компактная и надёжная установка оборудования в вертикальном положении - например, в промышленных щитах, системах автоматизации, жилых и коммерческих зданиях. Подходит для монтажа устройств шириной 17,5 мм (стандартный модуль).

Технические характеристики

• Тип изделия: плата вертикальная
• Материал: сталь
• Защитное покрытие: оцинкованное
• Перфорация: есть - позволяет крепить устройства на саморезы или DIN-рейку
• Размер: 250 мм высота, 4 модульных места (4P), шаг 24 мм между отверстиями
• Поддерживает установку до 4 стандартных модульных аппаратов (например, автоматов, УЗО, реле)

Совместимость и монтаж

Плата вертикальная DPX3 250 4P 24M совместима со всеми устройствами, соответствующими стандарту DIN EN 60715. Крепится к стенкам шкафа с помощью болтов или саморезов через предварительно просверленные отверстия. Для установки модульных аппаратов можно использовать как DIN-рейку (на которую крепятся устройства), так и прямую фиксацию через перфорированные отверстия. Учитывайте, что расстояние между центрами отверстий - 24 мм, что соответствует стандартному шагу для однополюсных устройств.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает устойчивость к коррозии в условиях повышенной влажности. Соответствует требованиям к механической прочности и долговечности, характерным для серийного продукта Legrand XL3 S. Не является токоведущим элементом - не требует проверки на электрическую изоляцию.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Оцинкованное покрытие защищает от ржавчины даже в сырых помещениях
• Гибкость монтажа: можно крепить как на рейку, так и напрямую через отверстия
• Чётко заданный шаг 24 мм упрощает расположение устройств и снижает риск ошибок при сборке

Ограничения применения

• Не предназначен для установки в открытых наружных условиях - не имеет защиты IP
• Не подходит для монтажа крупногабаритных устройств, превышающих 4 модуля в высоту
• Требует предварительного сверления отверстий в корпусе шкафа для крепления
• Не используется как основание для силовой шины или клеммника - только как крепёжная платформа

Примеры использования

• Установка четырёх автоматических выключателей в щите этажного распределения
• Фиксация УЗО и дифференциальных автоматов в бытовом щите
• Организация вертикальной проводки в промышленных контроллерных шкафах
• Альтернатива DIN-рейке в случаях, когда нужна более жёсткая фиксация или ограниченное пространство

Практические советы

• При использовании с DIN-рейкой убедитесь, что она правильно закреплена на плате - используйте фиксирующие защёлки или винты
• Для удобства сборки рекомендуется заранее разметить места установки устройств по отверстиям с шагом 24 мм
• Плата вертикальная DPX3 250 4P 24M от Legrand хорошо сочетается с другими элементами серии XL3 S - выбирайте совместимые крышки, направляющие и крепления
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную поверхность и нарушить целостность покрытия
