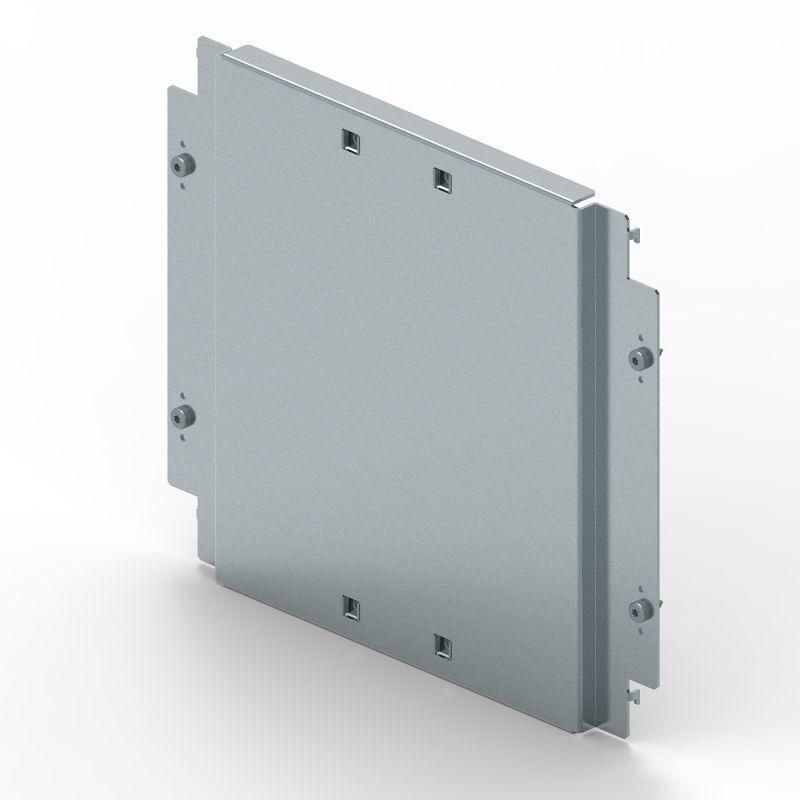

Плата вертикальная DPX3/-IS 1600 3P16M Leg 338810 Legrand

Плата вертикальная DPX3/-IS 1600 3P16M от Legrand - это металлическая крепёжная платформа для установки электрооборудования на вертикальной поверхности. Артикул 338810 относится к серии XL3 S и предназначена для фиксации модульных устройств в распределительных щитах, особенно там, где важна компактность и надёжная механическая база.

Назначение и область применения

Плата вертикальная DPX3/-IS 1600 3P16M используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в щитках. Подходит для промышленного и коммерческого оборудования, где требуется жёсткая основа для группировки элементов по цепям. Особенно эффективна в условиях ограниченного пространства - например, в шкафах управления станками, системах освещения или HVAC.

Технические характеристики

• Тип изделия: плата вертикальная
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в помещениях с повышенной влажностью
• Перфорация: есть - позволяет крепить плату болтами или саморезами через заранее просверленные отверстия
• Размеры: соответствует стандартным габаритам серии XL3 S (длина 1600 мм, трёхполюсная конфигурация)
• Количество модульных мест: 16M - рассчитана на установку до 16 стандартных модулей шириной 17,5 мм каждый

Совместимость и монтаж

Плата совместима со всеми устройствами серии XL3 S и другими модульными изделиями, соответствующими DIN EN 60715. Монтируется на стену или внутреннюю поверхность шкафа с помощью крепёжных отверстий. Для сборки используйте стандартные саморезы M4–M6. Перед установкой проверьте, что толщина материала шкафа позволяет плотно зафиксировать плату без люфта. Не рекомендуется использовать для горизонтального монтажа - конструкция оптимизирована исключительно для вертикальной ориентации.

Преимущества

• Оцинкованное покрытие обеспечивает долговечность даже в средах с высокой влажностью
• Жёсткая стальная конструкция снижает риск деформации при нагрузке от множества установленных устройств
• Чётко продуманная перфорация ускоряет монтаж и минимизирует необходимость сверления
• Стандартный шаг модульных отверстий гарантирует точную и равномерную установку аппаратов

Ограничения применения

• Не предназначен для наружной установки - отсутствует степень защиты IP
• Не работает как изоляционная или силовая часть - служит только как крепёжная основа
• Подходит только для устройств с типовой шириной 17,5 мм; устройства большего размера требуют адаптеров
• Не рекомендовано использование в зонах с постоянными вибрациями выше 1g без дополнительной демпферизации

Примеры использования

• Установка группы автоматов и УЗО в промышленном щите управления насосной станцией
• Фиксация реле времени и контакторов в системе кондиционирования воздуха
• Монтаж распределительных устройств в серверных шкафах с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте соответствие длины платы (1600 мм) доступному пространству внутри шкафа - учтите зазоры для открывания дверцы
• Используйте пластиковые или резиновые прокладки между платой и корпусом шкафа для снижения передачи вибраций
• При необходимости увеличения числа модулей можно комбинировать несколько плат DPX3/-IS 1600 3P16M, соблюдая параллельность и уровень крепления
• Артикул 338810 - это именно вертикальная плата; не путайте её с аналогичными горизонтальными моделями серии XL3 S
