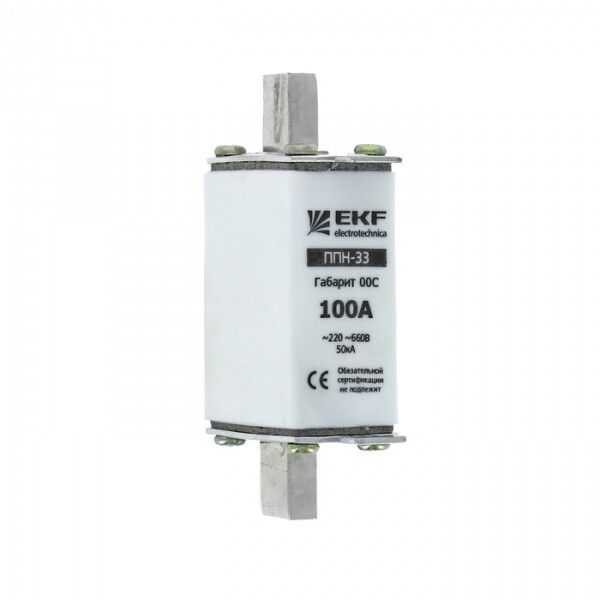

Вставка плавкая ППН-33 100/2А габарит 00C PROxima EKF fus-33/100/2

Плавкая вставка ППН-33 100/2А габарит 00С от EKF - это однополюсный предохранитель класса gL/gG, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул fus-33/100/2 соответствует сериям PROxima и EKF, обеспечивает надежную работу в условиях промышленной автоматизации и распределительных устройств.

Назначение и область применения

Плавкая вставка ППН-33 100/2А габарит 00С используется для защиты кабельных линий, электродвигателей и другого оборудования в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в низковольтных комплектных устройствах: распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ1, шкафах ШРС1 и аналогичных системах. Подходит для установки в промышленные станки, конвейеры, системы управления и другие объекты, где требуется быстрое отключение при аварийном токе.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ
• Категория применения: gL/gG - защищает как кабели, так и оборудование от перегрузок и КЗ
• Количество полюсов: 1
• Частота: 50 Гц
• Температурный диапазон: от -40 C до +55 C - работает в суровых климатических условиях
• Климатическое исполнение: УХЛ3 - рассчитана на умеренные и холодные регионы с повышенной влажностью
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытые корпуса
• Способ монтажа: монтажная плата - фиксируется в специальных держателях на плате или панели
• Гарантийный срок: 60 месяцев
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-33 100/2А габарит 00С совместима с держателями, предназначенными для габарита 00C. Монтаж осуществляется на монтажную плату через контактные площадки. Для установки и замены рекомендуется использовать универсальный съемник - это исключает риск повреждения корпуса и снижает вероятность поражения током. Обратите внимание: вставка не имеет собственной защиты от контакта с токоведущими частями, поэтому должна использоваться только в изолированных панелях или корпусах.

Безопасность и стандарты

Плавкая вставка ППН-33 100/2А габарит 00С соответствует требованиям ГОСТ Р 50339.1-92 и относится к категории gL/gG, что гарантирует высокую степень безопасности при отключении больших токов КЗ. Наличие индикатора срабатывания позволяет визуально определить, произошло ли срабатывание. Однако из-за степени защиты IP00 и отсутствия внешнего кожуха использование вне защитного корпуса запрещено - это основное условие соблюдения норм электробезопасности.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивает надежное отключение даже при серьезных КЗ
• Низкие потери мощности - на 40% ниже, чем у старых моделей ПН-2, что снижает нагрев и энергопотери
• Уменьшенные габариты - на 15% компактнее ПН-2, экономит место в панелях
• Индикатор срабатывания - позволяет быстро выявить неисправность без вскрытия корпуса
• Кварцевый наполнитель - эффективно гасит дугу, продлевает срок службы и повышает стабильность работы
• Поддержка стандарта gL/gG - один элемент решает задачи и перегрузки, и КЗ

Ограничения применения

• Не допускается применение в цепях постоянного тока - вставка рассчитана только на переменный ток 50 Гц
• IP00 - нельзя устанавливать в открытых местах, на улице или во влажных помещениях без герметичного корпуса
• Требуется точное соответствие габарита 00C - несовместима с другими типоразмерами (например, 00A, 00B)
• Не подходит для защиты чувствительной электроники - предназначена для мощных нагрузок, не реагирует на микроскопические скачки
• Пластиковый корпус не выдерживает экстремальные механические удары - нужна фиксация в жестком корпусе

Примеры использования

• Защита входного кабеля в распределительном щите ЩО-70
• Фазовая защита двигателя насоса в системе водоснабжения
• Автоматизация конвейерной ленты в пищевой промышленности
• Щитовое оборудование на заводах с UHL3-климатическим исполнением
• Энергоустановки в холодных регионах (Сибирь, Урал) благодаря широкому диапазону температур

Практические советы

• При замене всегда используйте съемник - руками можно повредить корпус или получить травму
• Проверьте соответствие габарита 00C перед покупкой - даже небольшое отличие в размерах сделает вставку непригодной
• Убедитесь, что держатель и панель имеют достаточную прочность - вставка несет значительные токи, и плохой контакт вызывает перегрев
• Если индикатор сработал - проверьте всю цепь: возможно, проблема не в самой вставке, а в перегрузке или КЗ в оборудовании
• Для длительной эксплуатации в условиях влаги и пыли обязательно используйте корпус с защитой IP54 и выше
• Плавкая вставка ППН-33 100/2А габарит 00С - не ремонтопригодна; после срабатывания заменяйте полностью
