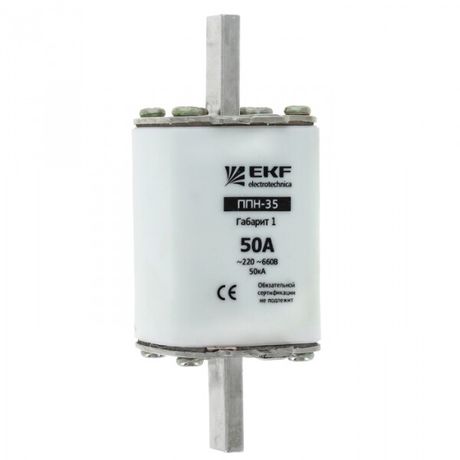

Вставка плавкая ППН-35 250/25А габарит 1 PROxima EKF fus-35/250/25

Плавкая вставка ППН-35 250/25А габарит 1 от бренда EKF из серии PROxima - это однополюсный предохранитель для защиты цепей переменного тока от перегрузок и коротких замыканий. Устройство рассчитано на работу в низковольтных распределительных системах с напряжением до 660 В и монтируется на монтажную плату. Артикул fus-35/250/25 соответствует требованиям ГОСТ Р 50339.1-92.

Назначение и область применения

Плавкая вставка ППН-35 250/25А габарит 1 защищает кабельные линии и оборудование от повреждений при превышении допустимых токов - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в промышленных электросетях переменного тока частотой 50 Гц. Подходит для установки в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы управления питанием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой предназначен предохранитель;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Род тока: переменный (AC), 50 Гц - работает только в сетях с синусоидальным током стандартной частоты;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Габарит: 1 - соответствует стандартному размеру для втычных вставок этого типа;
• Категория применения: gL/gG - обеспечивает защиту как кабелей (gL), так и оборудования (gG);
• Способ монтажа: монтажная плата - вставка крепится непосредственно на печатную плату или специальную базу;
• Диапазон рабочих температур: от -40 до +55 C - позволяет использовать в условиях сурового климата;
• Климатическое исполнение: УХЛ3 - предназначена для работы в помещениях с умеренным и холодным климатом, с возможностью повышенной влажности;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытом корпусе;
• Материал корпуса: пластик - легкий, диэлектрический, устойчивый к механическим воздействиям;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя EKF.

Совместимость и монтаж

Плавкая вставка ППН-35 250/25А габарит 1 совместима со всеми стандартными держателями и основаниями для втычных вставок габарита 1. Монтаж осуществляется путём вдавливания контактов в отверстия монтажной платы или в специальные панельные держатели. Для надёжного контакта необходимо соблюдать правильное усилие при установке - недостаточно плотное соединение вызывает нагрев, избыточное - риск повреждения корпуса. Не используйте адаптеры или переходники, не сертифицированные для данной модели.

Безопасность и стандарты

Плавкая вставка ППН-35 250/25А габарит 1 соответствует ГОСТ Р 50339.1-92, что подтверждает её соответствие требованиям безопасности для промышленного оборудования в России. Категория применения gL/gG гарантирует селективность и быстродействие при аварийных режимах. Несмотря на высокую отключающую способность (50 кА), устройство не предназначено для защиты мощных трансформаторов или двигателей - для этих задач рекомендуются более сложные аппараты (например, автоматические выключатели с тепловой и электромагнитной защитой).

Преимущества

• Высокая отключающая способность - обеспечивает безопасность даже при серьёзных КЗ;
• Широкий температурный диапазон - надёжна в холодных и жарких условиях;
• Совместимость с популярными типами держателей - легко заменить в существующих системах;
• Долгий срок службы и гарантия 5 лет - снижают затраты на обслуживание;
• Простая замена - не требуется инструмент, достаточно руками вынуть и вставить новую вставку.

Ограничения применения

• Не используется в цепях постоянного тока - только для AC 50 Гц;
• IP00 - нельзя устанавливать вне герметичных корпусов, иначе есть риск поражения током или окисления контактов;
• Не подходит для защиты двигателей с высокими пусковыми токами - может ложно сработать при запуске;
• Не регулируемая - после срабатывания требуется замена, а не восстановление;
• Не рекомендуется для частых коммутаций - предохранитель не предназначен для оперативного включения/выключения.

Примеры использования

• Защита входной группы в щите ЩО-70 для питания освещения и розеток;
• Фазовая защита в шкафу ШРС1, где установлены насосы или вентиляторы;
• Внутренняя защита преобразователей частоты в маломощных приводах;
• Цепи управления в станках с ЧПУ, где нужна точечная защита от КЗ;
• Электрошкафы на объектах с низкотемпературным климатом - например, на складах в Сибири.

Практические советы

• Выбирая вставку, проверьте, чтобы номинальный ток был чуть выше рабочего тока нагрузки - обычно на 10–20%. Например, если нагрузка потребляет 20 А, выбирайте 25 А - это исключит ложные срабатывания.
• При замене всегда используйте оригинальную вставку того же типа и класса - не заменяйте 25 А на 32 А ради “большей надёжности” - это опасно!
• Перед заменой обязательно отключите питание и убедитесь, что система обесточена - даже при отключенном автомате может остаться заряд на конденсаторах.
• Обращайте внимание на цвет маркировки - она указывает на номинальный ток. У EKF PROxima цветовая кодировка стандартизована - сверьтесь с таблицей производителя.
• Если вставка срабатывает часто - это сигнал о проблеме в цепи: перегрузка, плохой контакт, пробой изоляции. Не просто меняйте вставку - найдите причину.
