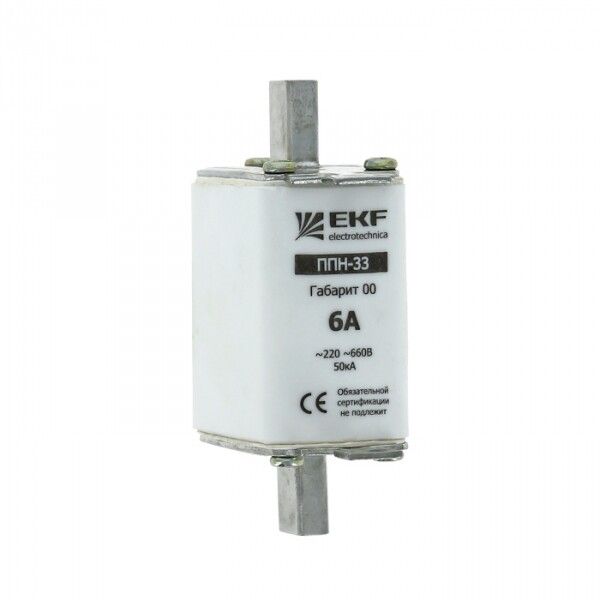

Плавкая вставка ППН-33 160/4А габарит 00 EKF PROxima | fus-33/160/4

Плавкая вставка ППН-33 160/4А габарит 00 от EKF - однополюсный предохранитель типа gL/gG для защиты цепей переменного тока от перегрузок и КЗ. Артикул fus-33/160/4 соответствует сериям PROxima и EKF, предназначен для установки в распределительные щиты и коммутационные аппараты.

Назначение и область применения

Плавкая вставка ППН-33 160/4А габарит 00 защищает кабельные линии и оборудование от сверхтоков - как длительной перегрузки, так и короткого замыкания. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы управления энергообеспечением.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - обеспечивает защиту как кабелей (gG), так и полупроводниковых устройств (gL);
• Род тока: переменный (AC) - не постоянный ток;
• Количество полюсов: 1 - однофазное исполнение;
• Частота: 50 Гц - оптимальна для промышленных сетей России и стран СНГ;
• Исполнение: втычное - вставляется в специальные держатели, не требует болтовых соединений;
• Способ монтажа: монтажная плата - фиксируется в панелях через контактные площадки, не используется в открытых проводах;
• Степень защиты: IP00 - нет внешней защиты, требуется установка в закрытом корпусе;
• Диапазон рабочих температур: от -40 до +55 C - работает в условиях холодных складов и жарких помещений;
• Материал корпуса: пластик - легкий, не проводящий, но не термостойкий выше допустимых значений;
• Климатическое исполнение: УХЛ3 - умеренно-холодному климату с повышенной влажностью;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя EKF;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствие российскому стандарту на плавкие вставки.

Совместимость и монтаж

Плавкая вставка ППН-33 160/4А габарит 00 совместима с держателями, рассчитанными на габарит 00. Монтаж осуществляется исключительно на монтажную плату - встраивается в печатные платы или специализированные модульные блоки. Для замены рекомендуется использовать универсальный съемник - он снижает риск повреждения контактов и обеспечивает безопасность при работе под напряжением. Корпус не имеет механических креплений, поэтому не устанавливается вручную в обычные DIN-рейки или открытые панели.

Безопасность и стандарты

Вставка выполнена в соответствии с ГОСТ Р 50339.1-92 и классифицируется как gL/gG - что означает высокую надежность при отключении больших токов КЗ. Несмотря на наличие индикатора срабатывания, степень защиты IP00 требует обязательного помещения в герметичный или закрытый корпус. Эксплуатация вне защитного кожуха запрещена - существует опасность поражения током и возгорания.

Преимущества

• Корпус выполнен из керамики - обеспечивает высокую теплостойкость и устойчивость к дуговым процессам;
• Заполнение кварцевым песком - эффективно гасит электрическую дугу, увеличивает скорость отключения и продлевает срок службы;
• На 15% меньшие габариты по сравнению с ПН-2 - экономия места в плотных распределительных щитах;
• Потери мощности ниже на 40% - снижают нагрев и потери энергии в системе;
• Индикатор срабатывания - позволяет визуально определить пробитую вставку без тестирования;
• Поддержка универсального съемника - ускоряет обслуживание и минимизирует человеческий фактор.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50 Гц;
• IP00 - нельзя применять в открытом виде; обязательно использование в защищенном оборудовании;
• Не подходит для монтажа на DIN-рейку - требует специальных платформ или держателей с габаритом 00;
• Пластиковый корпус ограничен по температуре - не следует устанавливать рядом с источниками сильного тепла (>+55 C);
• Не рекомендован для сред с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и маслам.

Примеры использования

• Защита входных групп в распределительных щитах ЩО-70;
• Фазовая защита двигателей малой мощности в автоматических линиях;
• Обеспечение безопасности вентиляторов, насосов и конвейеров в промышленных контроллерных панелях;
• Встроенные решения в преобразовательных и регулирующих аппаратах с питанием до 660 В AC.

Практические советы

• Выбирая вставку, проверьте точное соответствие габарита 00 - даже небольшое отличие препятствует установке;
• При замене всегда используйте съемник - руками можно деформировать контакты или случайно задеть соседние элементы;
• Индикатор сработал? Не просто замените вставку - найдите причину перегрузки или КЗ перед установкой новой;
• Не смешивайте в одном щите вставки разных типов (например, ППН и ПН-2) - различаются характеристики отключения и время-токовые кривые;
• Храните в сухом месте - хотя корпус пластиковый, влага может вызывать окисление контактов внутри держателя.
