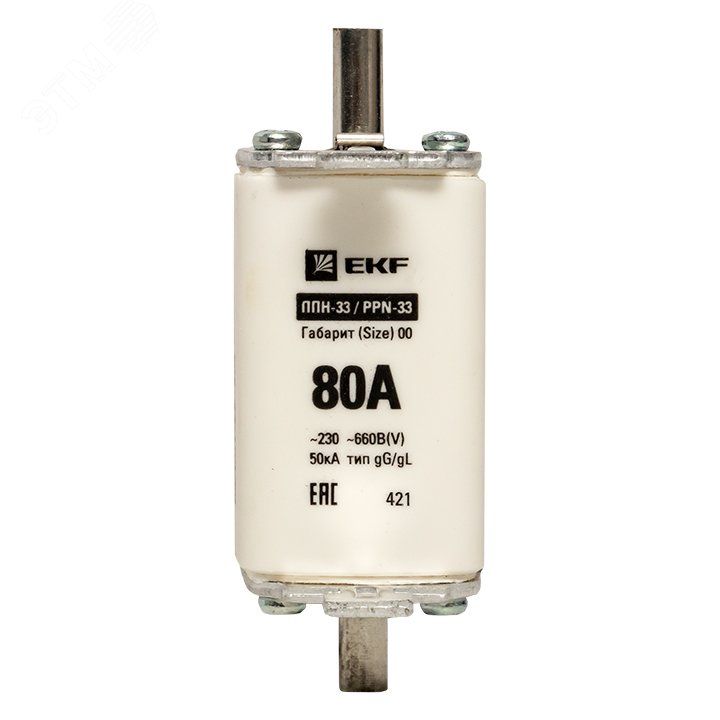

Плавкая вставка ППН-33 160/80А габарит 00 EKF PROxima | fus-33160/80

Плавкая вставка ППН-33 160/80А габарит 00 от EKF - это однополюсный втычной предохранитель серии PROxima, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикулы fus-33160/80, fus-33 160/80 и fus-33/160/80 соответствуют одной модели, которая используется в промышленных распределительных устройствах.

Назначение и область применения

Плавкая вставка ППН-33 160/80А габарит 00 защищает кабельные линии и оборудование от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные щиты ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 660 В
• Отключающая способность: 800 кА - способна безопасно прервать даже самые большие токи КЗ
• Род тока: переменный (AC), 50 Гц
• Количество полюсов: 1
• Габарит: 00 - стандартный размер для втычных вставок этого класса
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и оборудования
• Способ монтажа: монтажная плата - фиксируется в специальном держателе на плате или в панели
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C, подходит для помещений с умеренным и холодным климатом
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытый корпус
• Материал корпуса: пластик - легкий, прочный, не проводящий ток
• Гарантийный срок: 60 месяцев
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-33 160/80А габарит 00 совместима с держателями, рассчитанными на втычные вставки габарита 00. Монтаж осуществляется на монтажную плиту - вставка вставляется в контактные гнезда, которые должны быть надежно закреплены. Для замены рекомендуется использовать универсальный съемник - он исключает риск повреждения контактов и снижает нагрузку на оператора. Обязательно отключите питание перед заменой!

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.1-92 и относится к категории gL/gG - что гарантирует селективность и надежность отключения при любых типах сверхтоков. Наличие индикатора срабатывания позволяет визуально определить, произошло ли срабатывание. Однако, поскольку степень защиты IP00, вставка должна использоваться только внутри герметичных или закрытых корпусов - открытая установка запрещена.

Преимущества

• Корпус выполнен из керамики, покрытой слоем пластика - обеспечивает высокую термостойкость и механическую прочность
• Заполнение кварцевым песком - эффективно гасит дугу при отключении, увеличивает скорость реакции и продлевает срок службы
• На 15% компактнее предохранителей ПН-2 - экономит место в распределительных щитах
• Потери мощности на 40% ниже, чем у ПН-2 - снижают нагрев и энергопотери в системе
• Индикатор срабатывания - позволяет быстро выявить отказ без вскрытия корпуса
• Поддерживается использование съемника - ускоряет обслуживание и повышает безопасность

Ограничения применения

• Не предназначен для постоянного тока - только для AC 50 Гц
• IP00 - нельзя устанавливать вне защитного корпуса; допускается только внутренняя сборка в щитах
• Не подходит для защиты чувствительной электроники - предназначена для мощных цепей, где требуется быстрое отключение при КЗ
• Работает в ограниченном диапазоне температур - не применять выше +55 C или ниже -40 C
• Не является устройством автоматического восстановления - после срабатывания необходимо заменить вставку

Примеры использования

• Защита входных кабелей в распределительных щитах ЩО-70
• Обеспечение безопасности силовых цепей на производстве - станки, насосы, конвейеры
• Функциональная часть вводно-распределительных устройств ВРУ1
• Внутренние модули в шкафах ШРС1 для защиты групповых линий

Практические советы

• Выбирая вставку, проверьте соответствие габарита 00 вашему держателю - неверный размер не позволит установить вставку
• При замене всегда используйте съемник - руками можно повредить контакты или получить удар током
• Если вставка сработала несколько раз за короткий период - проверьте цепь на наличие КЗ или перегрузки
• Не устанавливайте вставку с номиналом выше 80 А - это нарушит принцип селективной защиты
• Храните запасные вставки в сухом месте - влага может повлиять на работу индикатора
• Проверяйте целостность корпуса перед установкой - трещины или деформации недопустимы
