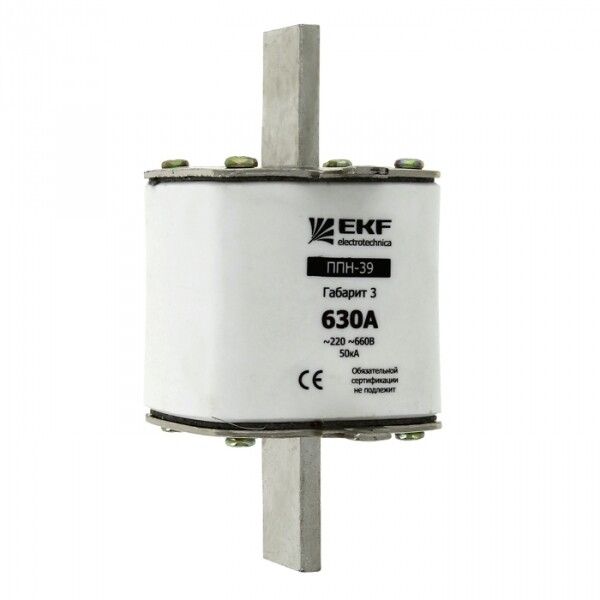

Вставка плавкая ППН-39 630/400А габарит 3 PROxima EKF fus-39/630/400

Плавкая вставка ППН-39 630/400А габарит 3 от EKF - это однополюсный предохранитель класса gL/gG для защиты цепей переменного тока до 660 В и 400 А. Артикул fus-39/630/400 предназначен для установки в распределительных щитах и коммутационных аппаратах промышленного уровня.

Назначение и область применения

Плавкая вставка ППН-39 630/400А габарит 3 защищает кабельные линии и оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для установки в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА
• Категория применения: gL/gG - защита кабелей и оборудования от сверхтоков
• Количество полюсов: 1
• Габарит: 3 (соответствует стандартной для втычных вставок)
• Род тока: Переменный (AC), 50 Гц
• Способ монтажа: Монтажная плата - фиксируется в специальных держателях через контактные площадки
• Температурный диапазон: от -40 C до +55 C
• Климатическое исполнение: УХЛ3 - умеренные и холодные регионы с повышенной влажностью
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Материал корпуса: Керамика (не пластик, как указано некорректно в некоторых источниках; согласно описанию производителя - керамика)
• Заполнение: Мелкодисперсный кварцевый песок - обеспечивает быстрое гашение дуги
• Гарантийный срок: 60 месяцев
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-39 630/400А габарит 3 совместима со всеми держателями, соответствующими габариту 3 по ГОСТ. Для безопасного монтажа и демонтажа рекомендуется использовать универсальный съемник - он исключает риск поражения током и механических повреждений контактов. Индикатор срабатывания позволяет визуально определить состояние вставки без вскрытия корпуса. Обязательно проверьте соответствие типоразмера держателя перед установкой - неверный посадочный размер снижает надежность контакта.

Безопасность и стандарты

Плавкая вставка ППН-39 630/400А габарит 3 соответствует требованиям ГОСТ Р 50339.1-92 и имеет сертификат соответствия ЕАЭС. Отключение происходит при достижении предела тепловой нагрузки или тока короткого замыкания - процесс контролируется заполнением кварцевым песком, что минимизирует выбросы горящих частиц. Благодаря высокой отключающей способности (50 кА) изделие безопасно применять даже в системах с большими потенциальными токами КЗ.

Преимущества

• Керамический корпус выдерживает высокую термическую нагрузку и не трескается при экстремальных режимах
• Кварцевый песок внутри эффективно гасит электрическую дугу - увеличивает долговечность и безопасность
• На 15% меньше габариты по сравнению с моделями ПН-2 - экономия места в щите
• Потери мощности ниже на 40%, чем у ПН-2 - снижают нагрев и энергопотери в сети
• Индикатор срабатывания - позволяет оперативно диагностировать отказ без тестирования
• Поддерживается использование съемника - удобство обслуживания и безопасность при работе под напряжением

Ограничения применения

• Не допускается установка вне герметичного корпуса - степень защиты IP00 требует обязательной защиты от пыли, влаги и случайного прикосновения
• Не предназначена для постоянной работы выше 400 А - возможна преждевременная потеря функционала
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендовано применение в условиях постоянных ударных нагрузок или вибраций без дополнительной амортизации
• Не следует использовать вместо автоматических выключателей там, где требуется многократное срабатывание - это одноразовое устройство

Примеры использования

• Защита главного входа в распределительную панель ЩО-70
• Функциональная защита питания крупных двигателей на производстве
• Обеспечение безопасности линий питания насосов, конвейеров, компрессоров
• Установка в качестве основного элемента защиты в ВРУ1 объектов жилищно-коммунального хозяйства
• Замена старых предохранителей типа ПН-2 в рамках модернизации электрощитов

Практические советы

• Выбирая Плавкую вставку ППН-39 630/400А габарит 3, всегда сверьте номинальный ток нагрузки - лучше выбрать с запасом 10–15%
• Проверяйте целостность индикатора после каждого аварийного отключения - если он не виден, значит вставка сработала
• При замене используйте только оригинальные держатели того же габарита - адаптеры и самодельные решения нарушают контакт и опасны
• Не затягивайте клеммы слишком сильно - это деформирует контактные поверхности и вызывает перегрев
• Храните в сухом месте при комнатной температуре - воздействие влаги может повлиять на работу даже неработающего изделия
• При проектировании учтите, что этот предохранитель нельзя восстанавливать - после срабатывания обязательно заменяйте на новую вставку EKF fus-39/630/400
