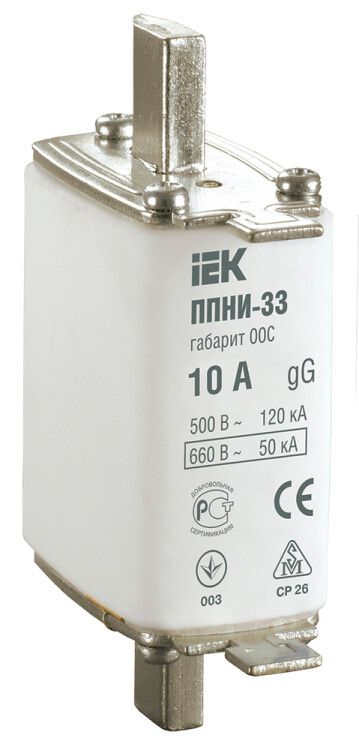

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 10А | DPP11-010 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 10А от IEK - это однополюсный втычной предохранитель для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул dpp11-010 рассчитан на работу в промышленных системах с напряжением до 690 В и током 10 А, обеспечивает надёжную отключающую способность 150 кА и соответствует ГОСТ Р 50339.0–92.

Назначение и область применения

Вставка плавкая предохранителя ППNI-33, габарит 00С, 10А применяется для защиты электрических цепей от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Подходит для установки в устройствах низкого напряжения, где требуется быстрое и гарантированное отключение повреждённой цепи.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Трансформаторные подстанции (ЩО)
• Однофазные и трёхфазные сети 50 Гц до 690 В

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В AC - максимальное рабочее напряжение переменного тока
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка способна безопасно прервать
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Габарит: 00С - стандартизированный размер, совместимый с держателями и автоматическими выключателями этого формата
• Количество полюсов: 1 - однополюсная вставка, используется в одной фазе или в цепи постоянного тока (при соблюдении условий)
• Способ монтажа: На аппарат - устанавливается в специальные держатели, не требует проводки через корпус
• Индикация состояния: Передняя - позволяет визуально определить сработавший элемент без вскрытия
• Степень защиты: IP00 - вставка не имеет внешней защиты; требует установки в защищённом корпусе
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении режимов работы
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92

Совместимость и монтаж

Вставка плавкая предохранителя ППNI-33, габарит 00С, 10А совместима с держателями и коммутационными устройствами, предназначенными для габарита 00С. Монтируется путём вставления в контактные зажимы - без инструментов. Для правильной установки важно проверить соответствие контактов по форме и глубине посадки. Не используйте держатели для других габаритов (например, 00, 0, 1) - это может вызвать плохой контакт, нагрев или отказ.

Безопасность и стандарты

Вставка соответствует российским стандартам ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, которые регламентируют безопасность, механическую прочность и электрические параметры плавких вставок. Применение в соответствии с этими нормами обеспечивает соответствие требованиям ПУЭ и снижает риск возгорания из-за некорректного срабатывания.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Визуальная индикация срабатывания - ускоряет диагностику и замену
• Стандартный габарит 00С - широкая совместимость с оборудованием IEK и аналогичных производителей
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Устойчивость к климатическим условиям УХЛ3 - надёжная работа в неотапливаемых помещениях

Ограничения применения

• Не предназначена для работы в цепях постоянного тока - указано только для переменного тока (AC)
• Степень защиты IP00 - вставка должна быть установлена внутри закрытого корпуса, исключающего доступ к токоведущим частям
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации - возможен выход из контакта
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения даже при меньшем токе
• Не подлежит восстановлению после срабатывания - обязательна замена новой вставкой

Примеры использования

• Защита входного кабеля питания в распределительном щите ШРПНН
• Фазовая защита двигателя 5,5 кВт в пускателе с тепловым реле
• Ограничение тока в цепи управления станка с ЧПУ
• Дифференциальная защита освещения в производственных цехах

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не более 80% от номинала вставки для долговечности
• При замене используйте только оригинальные вставки того же габарита и категории - не заменяйте 00С на 00, даже если ток одинаковый
• Проверяйте состояние держателя перед установкой: окисление контактов или деформация пружин снижают надёжность
• Если вставка срабатывает часто - ищите причину в перегрузке или КЗ, а не меняйте её на большую по току
• Для удобства обслуживания выбирайте держатели с индикаторами - они совпадают с передним индикатором этой вставки
