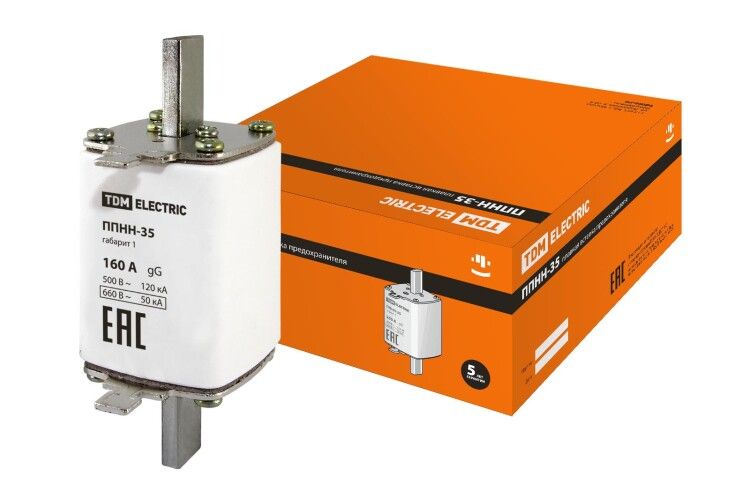

Предохранитель ППНН-35 габ.1, 160А | SQ0713-0023 TDM

Предохранитель ППНН-35, габарит 1, 160А, плавкая вставка от TDM ELECTRIC предназначен для защиты промышленного оборудования и кабельных линий от перегрузок и коротких замыканий. Его компактная конструкция и повышенная надежность делают его удобным решением для монтажа в шкафах распределительных устройств.

Назначение и область применения

Предохранитель ППНН-35, габарит 1, 160А, плавкая вставка используется для защиты цепей постоянного и переменного тока в условиях промышленной автоматизации. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Щитах распределительных (ШР, ШРС, ПР);
• Кабинках комплектных распределительных устройств (КСО, ЩО);
• Ящиках и шкафах управления технологическим оборудованием;
• На трансформаторных подстанциях.

Подходит для защиты силовых кабелей, двигателей, преобразователей частоты и других нагрузок, требующих быстрого отключения при аварии.

Технические характеристики

• Номинальный ток: 160 А;
• Габарит: 1 (соответствует стандарту МЭК);
• Материал контактов: электротехническая медь с гальваническим покрытием олово-висмут;
• Плавкий элемент: фосфористая бронза с точечной сваркой выводов;
• Заполнение корпуса: сухой кварцевый песок высокой химической очистки;
• Рабочая температура: от –45 C до +60 C;
• Индикатор срабатывания: визуальный (выброс цветного элемента при перегорании);
• Форма контактов: ножевая, заостренная для легкого введения в держатель.

Совместимость и монтаж

Предохранитель ППНН-35, габарит 1, 160А, плавкая вставка совместим с держателями, рассчитанными на стандартные ножевые вставки габарита 1 по МЭК. Установка осуществляется путем введения контактных ножей в пазы держателя - форма контактов обеспечивает минимальное усилие при введении. Для правильной работы необходимо соблюдать соответствие номинала вставки и тока нагрузки. Не используйте держатели старых моделей ПН-2 - они не обеспечивают плотного контакта из-за отличий в габаритах.

Преимущества

• Габариты на 10–20% меньше, чем у аналогичных предохранителей ПН-2 - экономия места в щитах;
• Снижение тепловых потерь более чем на 30% по сравнению с ПН-2 - повышает КПД системы и снижает нагрев держателей;
• Стандартная конструкция по МЭК - гарантирует взаимозаменяемость с другими изделиями;
• Визуальный индикатор срабатывания - позволяет быстро выявить неисправную вставку без тестирования;
• Высокая термическая стабильность благодаря кварцевому песку - обеспечивает надежное гашение дуги даже при больших токах КЗ;
• Работоспособность при экстремальных температурах - подходит для холодных и жарких помещений.

Ограничения применения

• Не предназначена для защиты цепей с импульсными нагрузками без учета времени срабатывания - возможны ложные срабатывания;
• Не рекомендуется использовать в средах с высокой запыленностью без дополнительной герметизации - частицы пыли могут попасть между контактом и держателем;
• Не подлежит восстановлению после срабатывания - требуется замена всей плавкой вставки;
• Не применяется в сетях выше 1000 В - максимальное напряжение не указано, поэтому допускается только для низковольтных систем (до 690 В AC/DC).

Примеры использования

• Защита входного автомата на 160 А в ВРУ производственного цеха;
• Обеспечение безопасности питания частотного преобразователя на конвейере;
• Автоматическое отключение при КЗ в кабеле, питающем насосную группу;
• Резервирование линий освещения в подземном паркинге с экстремальными температурами зимой.

Практические советы

• Перед заменой проверьте, что питание полностью отключено - даже при сгоревшей вставке возможно наличие напряжения на входе держателя;
• При установке не используйте силовые инструменты - достаточно легкого давления рукой; заостренные контакты легко входят в держатель;
• Проверяйте индикатор срабатывания сразу после отключения оборудования - он показывает причину отказа без дополнительных измерений;
• При использовании в помещениях с высокой влажностью или пылью - убедитесь, что держатель имеет достаточную степень защиты IP54 или выше;
• Не смешивайте вставки ППНН-35 и ПН-2 в одном держателе - различаются габариты и контактные поверхности, это вызывает перегрев и риск возгорания.
