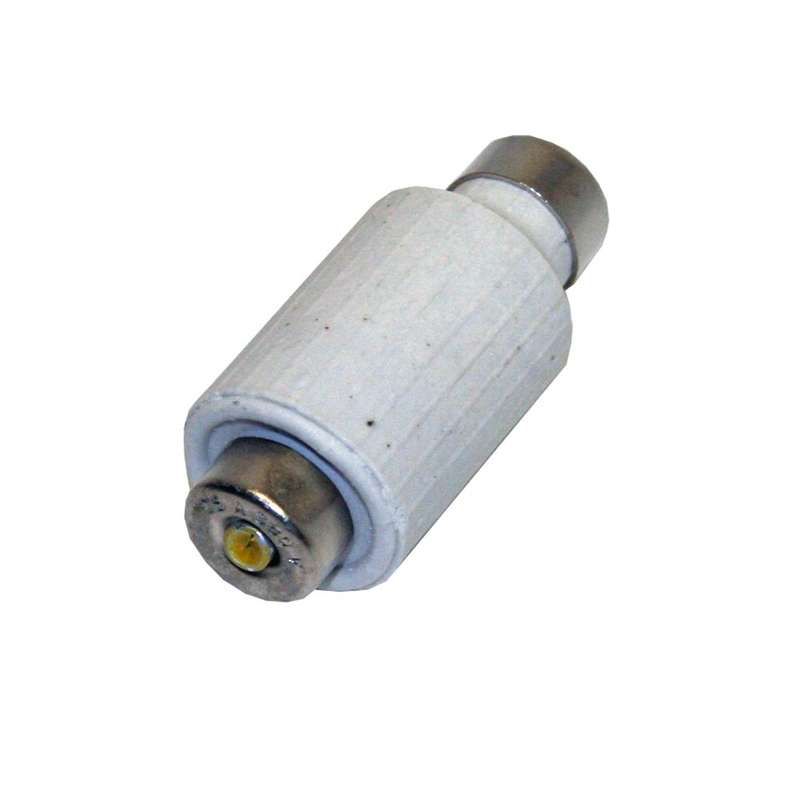

Плавкая вставка ПВДII- 4 У3 И к ПРС - 350020002В004.00ИМ00 КашинЗЭА

Вставка плавкая ПВД-II 4А, ПВДII-4 У3 И к ПРС от КЗЭА - однополюсный предохранитель с номинальным током 4 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании и распределительных щитах.

Назначение и область применения

Вставка плавкая ПВД-II 4А используется для аварийного отключения цепей при превышении допустимой нагрузки или возникновении короткого замыкания. Применяется исключительно внутри комплектных устройств - таких как шкафы управления, ящики автоматического ввода резерва, распределительные пункты. Подходит для защиты силовых и вспомогательных цепей на предприятиях, в жилых и общественных зданиях.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Тип изделия: Предохранитель плавкий - работает за счет ения металлического элемента;
• Климатическое исполнение: У3 - умеренный климат, с возможностью работы при повышенной влажности и колебаниях температур в пределах нормы;
• Габарит: 2 - соответствует типоразмеру 2 по ГОСТ, совместим со стандартными держателями;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, требует установки в герметичную оболочку;
• Цвет: Коричневый - визуальное отличие от других типов вставок, не влияет на работу.

Совместимость и монтаж

Вставка плавкая ПВД-II 4А имеет встраиваемую конструкцию и устанавливается в специальные держатели типа ПРС. Для правильной работы необходимо использовать держатели, соответствующие габариту 2. Монтаж выполняется при отключенном питании. Обязательна проверка плотности контактов после установки - плохой контакт вызывает нагрев и преждевременную выход из строя.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50030.3 и применяется в системах, где требуется быстрое отключение при аварии. Относится к классу gG - обеспечивает защиту от коротких замыканий и перегрузок. Поскольку степень защиты IP00, использование вне корпуса запрещено - риск поражения током и повреждения окружающих элементов.

Преимущества

• Высокая надежность срабатывания при критических токах благодаря точному расчету тепловой характеристики;
• Простота замены - не требует инструментов, достаточно вынуть старую вставку и вставить новую;
• Совместимость с широким кругом стандартных держателей ПРС, используемых в промышленных щитах;
• Произведена на заводе КЗЭА - известный российский производитель, обеспечивающий соответствие сертифицированным стандартам.

Ограничения применения

• Не для открытых установок - IP00 не защищает от пыли, влаги и механических повреждений;
• Не рекомендовано применение в условиях частых включений/выключений - многократная работа близко к предельному току снижает срок службы;
• Подходит только для однофазных участков цепи - для трехфазных систем нужны три вставки ПВД-II 4А;
• Не подлежит восстановлению - после срабатывания обязательна замена на новую.

Примеры использования

• Защита двигателя насоса мощностью до 2,2 кВт в системе водоснабжения;
• Обеспечение безопасности вентилятора в HVAC-системе;
• Фазовая защита в пульте управления конвейера;
• Автоматический ввод резерва (АВР) в малых распределительных щитах.

Практические советы

• Выбирая вставку ПВД-II 4А, всегда сверьте номинальный ток оборудования - лучше выбрать чуть выше, чем ниже, чтобы избежать ложных срабатываний;
• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения тестером;
• Проверяйте состояние держателя перед установкой - окисление или деформация контакта могут стать причиной перегрева даже при исправной вставке;
• Храните запасные вставки ПВДII-4 У3 И к ПРС в сухом месте - высокая влажность может повлиять на металл элемента;
• Не используйте вставки другого номинала вместо 4 А - это опасно и противоречит нормам электробезопасности.
