Вставка плавкая ПВД-I 6.3А (без индикатора ) к ПРС Кашин 350010002В006.30ИМ00 КашинЗЭА

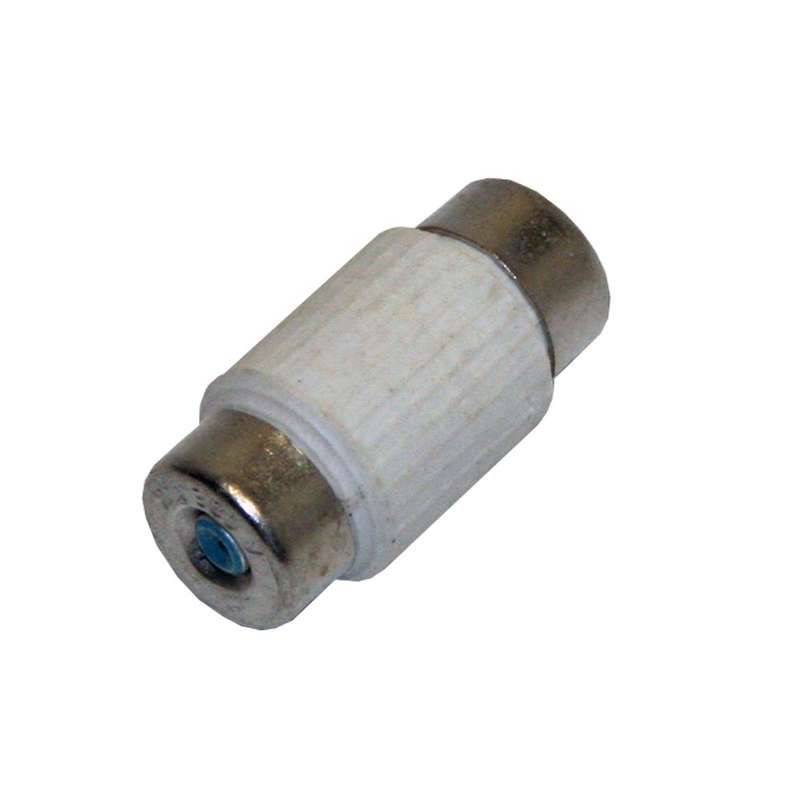

Вставка плавкая ПВД-I 6.3А У3 И к ПРС - однополюсная плавкая вставка с номинальным током 6,3 А, предназначенная для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в коммутирующих аппаратах типа ПРС на предприятиях, в жилых и общественных зданиях. Бренд КЗЭА, артикул 350010002в006.30им00.

Назначение и область применения

Вставка плавкая ПВД-I 6.3А У3 И к ПРС защищает силовые и вспомогательные цепи от повреждений при превышении допустимого тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Предназначена исключительно для установки внутрь комплектных устройств, таких как предохранители ПРС, и не используется самостоятельно. Подходит для промышленного оборудования, распределительных щитов, автоматических выключателей с плавкими вставками.

Технические характеристики

• Номинальный ток: 6,3 А - максимальный постоянный ток, который вставка способна пропускать без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение переменного тока, при котором обеспечивается надёжное гашение дуги;
• Род тока: переменный - работает только в сетях с изменяющимся направлением тока (AC);
• Количество полюсов: 1 - защищает одну фазную линию;
• Габарит: DI - соответствует стандартному формату вставок для монтажа в устройствах ПРС;
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата, с температурой от −40 C до +40 C и средней влажностью до 80%;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; вставка должна быть полностью помещена внутри корпуса устройства;
• Цвет: зелёный - цветовая маркировка, указывающая на тип и номинал вставки (не влияет на функциональность).

Совместимость и монтаж

Вставка ПВД-I 6.3А У3 И к ПРС совместима только с аппаратами, специально спроектированными под вставки типа DI, в частности - с предохранителями серии ПРС. Монтаж осуществляется путём встраивания в специальные держатели внутри этих устройств. Для правильной работы необходимо соблюдать механическую посадку: вставка должна плотно входить в контакты без усилия, но без изгиба. Не используйте её в других типах держателей - риск плохого контакта и перегрева.

Безопасность и стандарты

Вставка выполнена в соответствии с требованиями ГОСТ Р 50030.5.1 и международными нормами IEC 60269-1 для плавких вставок класса gG. Обеспечивает гарантированное отключение при аварийных токах выше 1,45×I_n, что снижает риск возгорания. Однако из-за степени защиты IP00 запрещено применение вне герметичного корпуса - открытая работа недопустима.

Преимущества

• Высокая точность срабатывания при перегрузках благодаря контролируемому сечению элемента;
• Надёжное гашение дуги в ограниченном объеме корпуса ПРС;
• Простота замены - вставка меняется без демонтажа всего устройства;
• Цветовая маркировка позволяет быстро определить номинал при обслуживании.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• Не имеет защиты от пыли и влаги (IP00) - требует обязательного помещения в закрытый корпус;
• Не подходит для частых включения/выключения - не является коммутационным элементом;
• Не рекомендовано использование в местах с высокой вибрацией без дополнительной фиксации держателя;
• Запрещён монтаж в открытые щиты или на стену - возможен контакт с токоведущими частями.

Примеры использования

• Защита двигателей насосов и вентиляторов в системах HVAC;
• Обесточивание цепей управления на станках с ЧПУ;
• Фазная защита в распределительных шкафах жилых домов с использованием ПРС;
• Автоматические системы освещения в административных зданиях.

Практические советы

• Выбирая вставку, проверьте соответствие габарита DI вашему держателю - даже небольшое отличие может вызвать плохой контакт;
• При замене всегда отключите питание и убедитесь, что держатель не нагрет - горячий металл может деформироваться;
• Не заменяйте вставку на другую с более высоким номиналом - это лишает цепь защиты;
• Если вставка перегорела несколько раз за короткий срок - ищите причину: короткое замыкание, перегрузка или неисправность нагрузки;
• Храните вставки в сухом месте - повышенная влажность может окислить контакты даже перед установкой.
