Плоский шлейф заземления ПЗ 25-600 - 82188 КВТ

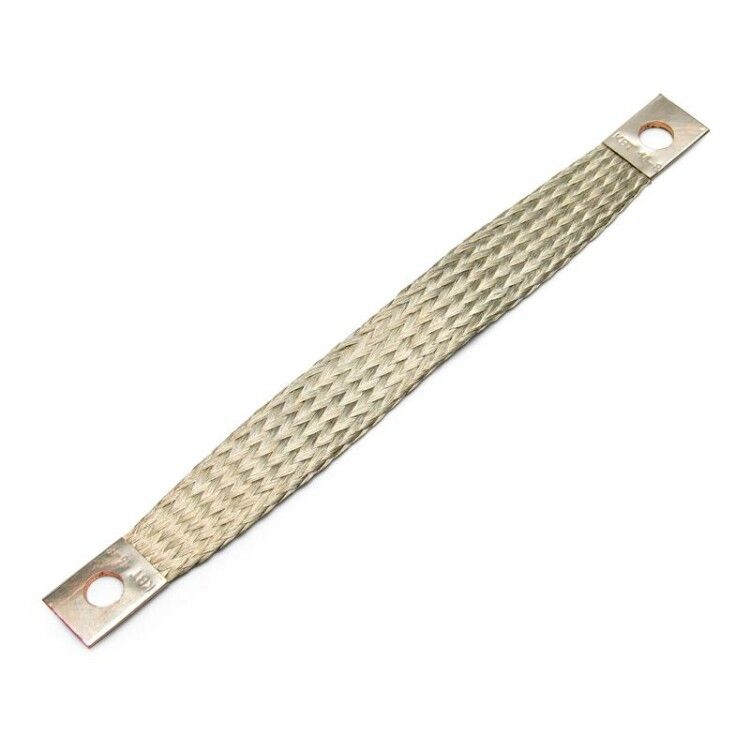

Провод заземления ПЗ 25-600 от Fortisflex и КВТ - это гибкий медный шлейф с лужёными наконечниками, предназначенный для надёжного заземления оборудования в подвижных объектах: автотранспорте, железнодорожном транспорте и спецтехнике. Артикул 82188 соответствует требованиям к прочному и устойчивому к коррозии соединению.

Назначение и область применения

Провод заземления ПЗ 25-600 используется для создания безопасного контура заземления между металлическими частями электрооборудования и корпусом подвижного средства. Применяется в автомобилях, трамваях, поездах, строительной и сельскохозяйственной технике. Обеспечивает отвод тока утечки и защищает персонал от поражения электрическим током.

Технические характеристики

• Сечение проводника: 25 мм2 - позволяет пропускать значительные токи замыкания, сохраняя целостность при аварийных ситуациях
• Материал проводника: медь марки М1 - высокая электропроводность и стойкость к механическим нагрузкам
• Тип изделия: шлейф - одиночная гибкая лента, не требующая сложной прокладки
• Покрытие: лужёное (олово-висмутовое) - предотвращает окисление, особенно важно в условиях влаги, соли и температурных колебаний
• Класс проводника: 5 - максимальная гибкость благодаря многопроволочной структуре
• Плетёный: да - из множества тонких жил, что снижает риск перелома при постоянных изгибах
• Форма проводника: плоская - компактна, легко фиксируется на поверхности, не занимает много места
• Кабельные наконечники: да - уже установлены, тип M8, позволяют быстро закрепить провод на болтах
• Плетёнка: да - внешняя оплётка из термостойкого материала защищает от истирания и механических повреждений
• Номинальное напряжение: 1 кВ - рассчитан на работу в сетях до 1000 В переменного/постоянного тока

Совместимость и монтаж

Провод заземления ПЗ 25-600 совместим с большинством винтовых клемм и болтовыми соединениями с резьбой M8. Наконечники уже запрессованы и готовы к установке - достаточно просверлить отверстие, вставить болт и затянуть моментом 4–6 Нм. Плоская форма позволяет прокладывать шлейф вдоль рамы или стенки корпуса без лишнего натяжения. Для монтажа не требуется специальный инструмент - достаточно обычного ключа.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам в подвижных объектах согласно ГОСТ Р 50571 и нормам безопасности для транспортных средств. Лужёное покрытие и класс 5 проводника обеспечивают устойчивость к вибрациям и перегрузкам, характерным для движения. Соответствие материалам марки М1 гарантирует отсутствие токсичных примесей и высокую надёжность контакта.

Преимущества

• Уже оснащён наконечниками - экономит время монтажа
• Плоская форма и гибкость - легко адаптируется к сложным поверхностям
• Лужение - продлевает срок службы в агрессивной среде (дорожная соль, влага, перепады температур)
• Высокая механическая прочность - выдерживает частые изгибы и тряску
• Стандартная длина 600 мм - оптимальна для большинства задач; можно заказать другую длину

Ограничения применения

• Не предназначен для прокладки в открытом воздухе вне корпуса - не имеет UV-защиты
• Не следует использовать в качестве основного силового провода - только для заземления
• Работает только в системах с рабочим напряжением ≤1 кВ
• При использовании в местах с постоянным трением (например, около движущихся деталей) рекомендуется дополнительная защита

Примеры использования

• Подключение корпуса электродвигателя к раме грузовика
• Заземление щита управления в вагоне метро
• Соединение батареи с металлическим каркасом трактора
• Обеспечение защиты от статического электричества на конвейере

Практические советы

• Перед установкой проверьте, чтобы контактные поверхности были чистыми и не окисленными - даже лужёные наконечники плохо работают на грязном металле
• При необходимости удлинения используйте только аналогичные провода с такими же наконечниками - не допускайте переходов на алюминий
• При монтаже в вибрирующих зонах дополнительно закрепите шлейф хомутами каждые 20–30 см
• Для длинных маршрутов (более 1 м) лучше заказать ПЗ 25-600 нестандартной длины - это снизит число соединений и повысит надёжность
• Проверяйте состояние провода ежегодно: при появлении потёртостей оплётки или следов коррозии на наконечниках - замените изделие
