Плоский шлейф заземления ПЗ 25-800 - 82189 КВТ

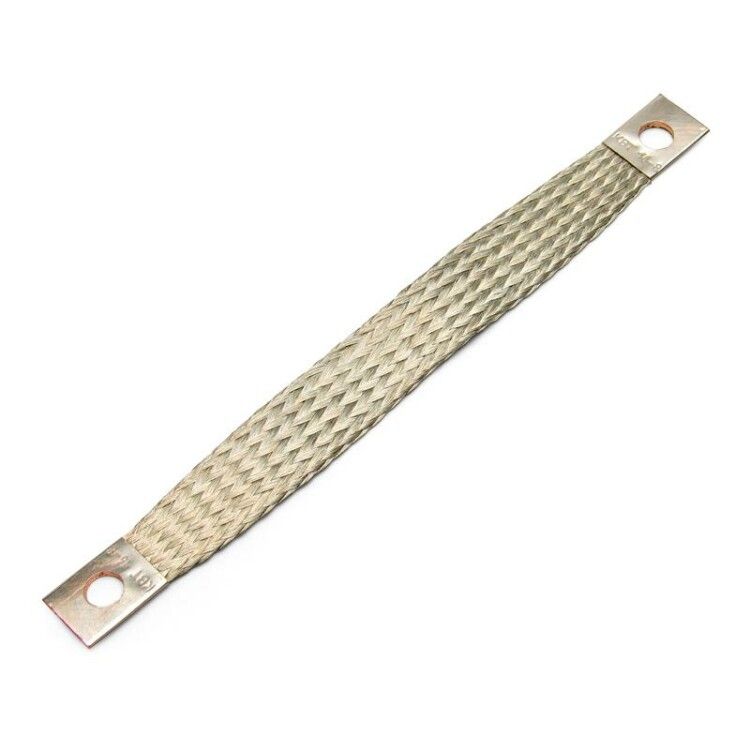

Провод заземления ПЗ 25-800 от Fortisflex и КВТ - это гибкий шлейф с медным плоским проводником сечением 25 мм2 и лужёными наконечниками M8, предназначенный для надёжного заземления оборудования на подвижных объектах: автотранспорте, железнодорожном транспорте и спецтехнике.

Назначение и область применения

Провод заземления ПЗ 25-800 используется для создания безопасного электрического соединения между оборудованием и металлическими корпусами. Применяется внутри подвижного состава - автомобилей, трамваев, поездов, тракторов, строительной и сельскохозяйственной техники. Обеспечивает увод тока замыкания на землю, предотвращает возникновение потенциала на корпусах и защищает персонал от поражения электрическим током.

Технические характеристики

• Сечение проводника: 25 мм2 - позволяет выдерживать значительные токи замыкания без перегрева
• Материал проводника: медь марки М1 - высокая электропроводность и стойкость к механическим нагрузкам
• Покрытие: лужёное (олово-висмутовое) - защищает от коррозии, особенно важна в условиях влаги, солевых брызг и температурных колебаний
• Тип изделия: шлейф - гибкий многожильный провод в виде ленты, легко фиксируется и изгибается
• Форма проводника: плоская - компактная установка, не занимает много места, не спутывается
• Класс проводника: 5 - максимальная гибкость, подходит для частых движений и вибраций
• Плетёнка: да - состоит из множества тонких жил, повышает прочность на излом
• Кабельные наконечники: да - уже установлены, тип M8, выполнены из меди, лужёные
• Номинальное напряжение: 1 кВ - соответствует требованиям для систем до 1000 В переменного тока
• Длина: 800 мм - стандартная, возможен заказ других длин

Совместимость и монтаж

Провод заземления ПЗ 25-800 совместим с большинством винтовых клемм, болтовыми соединениями и контактными площадками, где требуется надёжное заземление. Наконечники M8 подходят к стандартным болтам диаметром 8 мм. Для монтажа достаточно зачистить поверхность контакта, плотно затянуть болт и проверить надёжность соединения. Плоская форма позволяет укладывать шлейф вдоль поверхностей без лишнего объёма. Установка возможна с обеих сторон - наконечники есть на обоих концах.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам для подвижного состава. Лужёное покрытие снижает риск окисления, что важно для безопасности в условиях повышенной влажности и химической агрессивности. Соответствует ГОСТ Р 50571 и нормам ПУЭ для заземляющих цепей в мобильных системах.

Преимущества

• Высокая гибкость благодаря классу 5 и плетёной конструкции - выдерживает постоянные вибрации и изгибы
• Защита от коррозии - лужение продлевает срок службы даже в суровых климатических условиях
• Готовые наконечники - экономят время монтажа, не требуют дополнительного обжима
• Плоская форма - удобна для прокладки в ограниченных пространствах, не мешает другому оборудованию
• Стандартная длина 800 мм оптимальна для большинства задач; при необходимости можно заказать другие размеры

Ограничения применения

• Не предназначен для прокладки вне закрытых корпусов - не имеет внешней изоляции, не защищён от механических повреждений
• Не следует использовать в качестве силового провода - рассчитан только на токи утечки и заземления
• Работает только в системах до 1 кВ - не подходит для высоковольтных установок выше этого значения
• Не рекомендован для длительного воздействия открытого пламени или сверхвысоких температур (>105 C)

Примеры использования

• Подключение корпуса двигателя к раме автомобиля
• Заземление распределительного щита на железнодорожном вагоне
• Связь между металлическими элементами кузова и системы управления в троллейбусе
• Обеспечение равнопотенциальности в электронных блоках спецтехники

Практические советы

• Перед установкой обязательно зачищайте место контакта от краски, ржавчины и грязи - это критично для надёжности заземления
• Проверяйте момент затяжки болта M8 - обычно 4–6 Нм, чтобы не деформировать наконечник
• При использовании в условиях солевых брызг (например, зимой на дорогах) регулярно осматривайте соединения на предмет окисления
• Если нужна длина больше/меньше 800 мм - обращайтесь к поставщику: Провод заземления ПЗ 25-800 доступен под заказ с изменённой длиной и односторонними наконечниками
• Не используйте этот шлейф вместо основного провода питания - он работает только как защитный проводник
