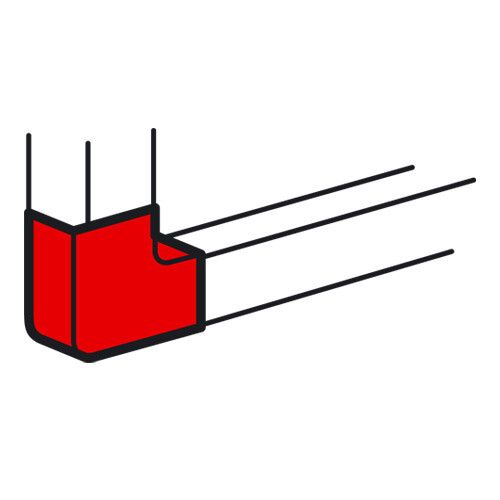

Плоский угол 90° - для кабель-каналов Metra 160x50 | 638093 Legrand

Угол плоский 160х50 мм для кабель-каналов от Legrand Euro в серии Metra (арт. 638093) предназначен для создания внутренних и внешних поворотов в системах кабель-каналов, обеспечивая аккуратный и защищённый проход проводов на 90°. Этот элемент совместим с основными компонентами канала той же серии и подходит для прокладки слаботочных и силовых сетей в помещениях.

Назначение и область применения

Угол плоский 160х50 мм для кабель-каналов используется для изменения направления трассы кабель-канала внутри зданий. Подходит для монтажа в офисах, жилых домах, школах, медицинских учреждениях и других объектах, где требуется укладка кабелей с сохранением эстетики и доступа к проводам. Элемент применяется исключительно в сухих и умеренно влажных помещениях — не для улицы, бассейнов или производственных зон с высокой запылённостью.

Технические характеристики

• Форма: прямоугольный угол 90°
• Габариты: 160 мм × 50 мм (ширина × высота)
• Материал: поливинилхлорид (ПВХ) — самозагасающий, не поддерживающий горение
• Цвет: чисто-белый
• Исполнение: состоит из двух частей — основание и крышка, которые собираются вместе
• Способ сборки: составной — требует соединения с другими элементами системы
• Крепление: защёлкивание — фиксируется на корпусе кабель-канала без инструментов
• Направление: вертикальное — позволяет менять ход трассы вверх или вниз
• Симметричность: да — одинаково работает при установке в любом положении
• Покрытие: необработанная поверхность — матовая, без антистатического или противоскольжения покрытия
• Состав: безгалогенный ПВХ — безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Этот угол совместим только с кабель-каналами Legrand Metra того же размера — 160×50 мм. Устанавливается путём защёлкивания на торец прямого участка канала. Для герметичного соединения необходимо плотно прижать крышку к основанию до характерного щелчка. Монтаж возможен только после предварительной укладки кабелей в основание. Не рекомендуется использовать с продукцией других брендов — различаются замки и точные размеры.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материал ПВХ без галогенов снижает риск образования ядовитых веществ при перегреве. Соответствует нормам пожарной безопасности для внутренней прокладки кабелей в соответствии с ГОСТ Р 50571.5.52 и IEC 61439-6.

Преимущества

• Лёгкая сборка — не нужны болты, шурупы или клей
• Высокая прочность ПВХ — выдерживает механические нагрузки при монтаже и эксплуатации
• Антикоррозийный материал — не ржавеет, не разрушается от влаги в помещении
• Симметричная форма — можно устанавливать в любую сторону без ориентации
• Белый цвет легко сочетается с интерьером и другими белыми элементами системы

Ограничения применения

• Не предназначено для наружной установки — не выдерживает UV-излучения, мороза и осадков
• Не подходит для мест с постоянным контактом с водой — например, в ванных комнатах без защиты
• Не допускается использование с кабель-каналами другого размера — даже если они кажутся похожими
• Не следует применять в средах с температурой выше +40 °C длительное время — материал теряет жесткость
• Запрещена установка вблизи открытого огня или нагревательных приборов

Примеры использования

• Переход с горизонтального участка кабель-канала на вертикальную стену в офисном помещении
• Обводка трубопровода или воздуховода в техническом коридоре
• Создание углового перехода между двумя рядами кабель-каналов в серверной комнате
• Прокладка сети Ethernet и питания для видеокамер в учебных классах

Практические советы

• Перед монтажом проверьте, что внутренний размер канала точно соответствует 160×50 мм — даже ±1 мм может помешать защёлкиванию
• Если кабели уже уложены, осторожно снимите крышку, проденьте её через кабели, затем снова закройте — так легче, чем пытаться протянуть всё через собранный угол
• Не используйте этот угол как опору — он не рассчитан на вес оборудования
• При необходимости резки — используйте ножовку по металлу с мелким зубом; ПВХ легко режется, но может давать заусенцы
• Храните в сухом месте при температуре от +5 °C до +30 °C — перегрев или заморозка меняют форму материала
