PLС сплиттер 1х2, 0.9мм, гильза, SC/APC | 09-0414 SUPRLAN Net.on

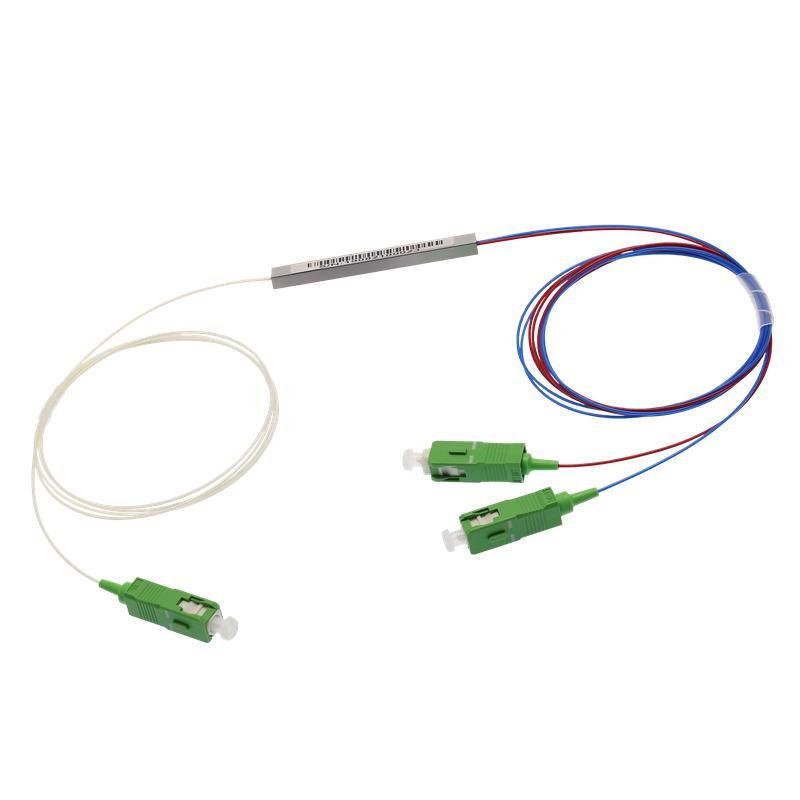

Сплиттер оптический 1x2, 0,9 мм, гильза, SC/APC от SUPRLAN (артикул 09-0414) - пассивное устройство для равномерного деления оптического сигнала между двумя выходами. Подходит для установки в FTTH-сетях, распределительных щитах и на участках с высокими требованиями к отражению.

Назначение и область применения

Сплиттер оптический 1x2 используется для разделения входящего светового сигнала на два одинаковых по уровню выхода. Применяется в системах передачи данных по оптоволокну: домашние сети FTTH, офисные локальные сети, системы видеонаблюдения, телекоммуникационные узлы. Особенно эффективен там, где требуется подключить два устройства к одному волокну без активной электроники.

Технические характеристики

• Разделение: 1 вход → 2 выхода (соотношение 50/50)
• Тип коннектора: SC/APC - с зеленым корпусом, углом полировки 8° для минимизации отражений
• Диаметр волокна: 0,9 мм - тонкая буферная оболочка, удобна для компактной укладки и работы в плотных кабельных каналах
• Тип технологии: PLC (планарная волноводная) - обеспечивает стабильную работу при температурных колебаниях
• Гильза: металлическая или пластиковая фиксирующая муфта для надежного соединения волокон внутри корпуса
• Потери на разделение: около 3,5–4 dB (стандартный показатель для 1x2)

Совместимость и монтаж

Сплиттер оптический 1x2 совместим с любыми оптическими кабелями с коннекторами SC/APC. Для монтажа требуются: подготовленные концы волокна, инструмент для зачистки и обжима, а также место в распределительном ящике или терминальной коробке. Устройство не требует питания - достаточно правильно состыковать входной и выходные коннекторы. Гильза позволяет легко заменить поврежденный элемент без перепайки.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям к пассивным оптическим компонентам: ISO/IEC 11801, ITU-T G.657.A1. Нет открытых электрических цепей - безопасно при работе даже в условиях повышенной влажности. Коннекторы SC/APC обеспечивают минимальное обратное отражение (< -60 dB), что снижает риск помех в передающих системах.

Преимущества

• SC/APC-коннекторы исключают отражения, важны для PON-систем и высокочастотных передач
• Малый диаметр 0,9 мм позволяет экономить пространство в кабельных трассах
• PLC-технология гарантирует стабильность потерь при изменении температуры (-40C…+85C)
• Нет необходимости в питании - долгий срок службы без обслуживания

Ограничения применения

• Не подходит для многомодовых волокон - работает только с одномодовым оптоволокном (SMF)
• Запрещено использовать в средах с механическими нагрузками без защиты (например, на открытом воздухе без герметичной коробки)
• Не предназначена для частой перестановки - коннекторы SC/APC рассчитаны на ограниченное число подключений (до 500 циклов)
• Не рекомендуется применять в сетях с более чем 1x2 ответвлениями - для большего числа портов нужен другой сплиттер (1x4, 1x8 и т.д.)

Примеры использования

• Подключение двух абонентских модемов к одному оптическому линии в квартире
• Разветвление сигнала от OLT к двум точкам доступа в офисе
• Использование в тестовой лаборатории для сравнения качества сигналов на двух путях
• Обеспечение резервирования связи через параллельные каналы в малых сетях

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов: SC/APC - зеленый, SC/UPC - синий; смешивать нельзя
• При монтаже избегайте резких изгибов волокна - радиус меньше 30 мм вызывает потери
• Для защиты используйте специальные коробки IP54 и выше, особенно на улице или в подвале
• При использовании в FTTH-сетях убедитесь, что ваш OLT поддерживает APC-коннекторы - некоторые старые модели работают только с UPC
• Артикул 09-0414 от SUPRLAN - хорошая базовая модель для начального этапа развертывания сети; для масштабных проектов лучше выбирать сплиттеры с более длинными кабелями или в модульном исполнении
