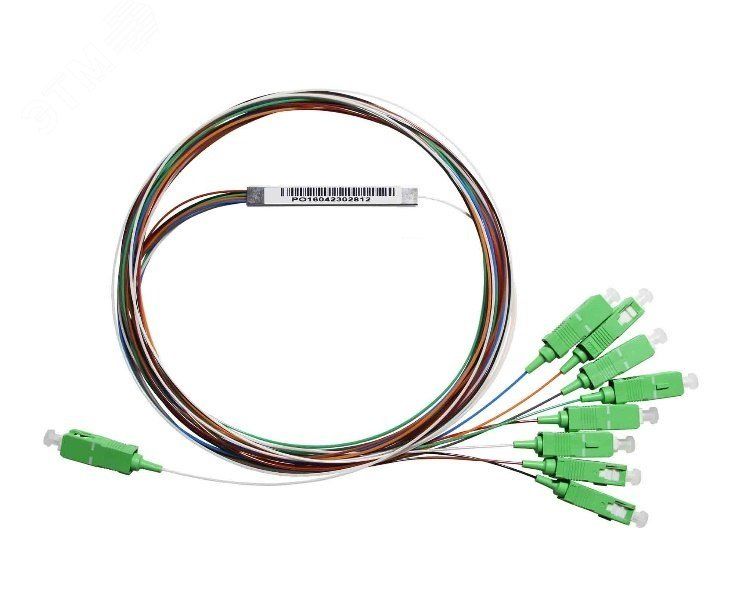

PLС сплиттер 1х8, 0.9мм, гильза, SC/APC | 09-0416 SUPRLAN Net.on

Сплиттер PLС 1х8, 0.9мм, гильза, SC/APC - пассивное оптическое устройство от бренда SUPRLAN с артикулом 09-0416, предназначено для равномерного распределения светового сигнала от одного входа на восемь выходов. Подходит для установки в FTTH-сетях, локальных телекоммуникационных узлах и системах передачи данных с высокой точностью.

Назначение и область применения

Сплиттер PLС 1х8, 0.9мм, гильза, SC/APC используется для деления оптического сигнала на восемь каналов без потерь качества. Применяется в сетях доступа типа FTTH (Fiber to the Home), где требуется подключить несколько абонентов к одному волокну. Также подходит для офисных и многоквартирных зданий, где важна компактная и надёжная разводка. Устройство работает в обоих направлениях: может объединять сигналы от нескольких источников в один, что полезно при тестировании и диагностике.

Технические характеристики

• Тип устройства: PLC-сплиттер (планарный волноводный)
• Разделение: 1x8 (один вход, восемь выходов)
• Тип коннектора: SC/APC - с угловым полированием (8°), снижающим отражения
• Диаметр волокна: 0,9 мм - тонкая буферная оболочка, удобна для плотной укладки
• Корпус: металлическая гильза - обеспечивает механическую прочность и термостабильность
• Рабочий диапазон длин волн: 1260–1650 нм
• Максимальное затухание: ≤10,8 дБ (на каждый порт)
• Однородность распределения: ≤1,2 дБ
• Изоляция между портами: ≥55 дБ

Совместимость и монтаж

Сплиттер PLС 1х8, 0.9мм, гильза, SC/APC совместим с любыми оптоволоконными системами, использующими SC/APC-коннекторы. Гильзованный корпус позволяет легко фиксировать устройство в распределительных коробках, панелях или шкафах. Для монтажа достаточно подключить входной кабель к порту IN, а выходные волокна - к абонентским линиям. Не требует внешнего питания. Рекомендуется использовать с кабелями с диаметром 0,9 мм - так избежите перегибов и повреждений при укладке. Коннекторы SC/APC должны точно соответствовать стандарту - использование APC с UPC вызывает значительные потери.

Безопасность и стандарты

Устройство соответствует требованиям ITU-T G.657.A1/A2 и IEC 61300-2-34. Материалы корпуса и волокна не поддерживают горение, безопасны при эксплуатации в закрытых помещениях. Нет радиоэлектронных помех, не создаёт опасности для человека. Работает в температурном диапазоне от -40C до +85C - подходит для установки в неотапливаемых шкафах и на улице при защите от осадков.

Преимущества

• Высокая стабильность параметров при изменении температуры благодаря технологии PLC
• SC/APC-коннекторы минимизируют отражённую мощность - важно для чувствительных систем PON
• Гильза из металла защищает хрупкую микросхему от ударов и деформаций
• Тонкое волокно 0,9 мм позволяет экономить место в кабельных каналах и коробках
• Низкое затухание и высокая изоляция обеспечивают чистый сигнал даже при длительной работе

Ограничения применения

• Не подходит для активных систем - не усиливает сигнал, только делит
• Запрещено применять с коннекторами других типов (LC, FC, ST) без переходников - возможны потери и повреждение
• Не рекомендуется использовать в средах с постоянным воздействием влаги без герметизации корпуса
• При использовании с кабелями >0,9 мм (например, 2 мм или 3 мм) возникает риск перегрузки при сборке - требуется адаптер
• Не рассчитан на частые подключения/отключения - долговечность гарантирована при одном монтаже

Примеры использования

• Подключение 8 квартир к единому оптоволоконному кабелю в новостройке
• Разветвление сигнала в центральном узле ISP для домашних клиентов
• Тестирование сети OLT через разветвитель в сервисной лаборатории
• Объединение сигналов от нескольких датчиков в одно волокно для мониторинга оборудования

Практические советы

• Перед монтажом проверьте полярность - SC/APC имеет зелёный цвет корпуса, отличается от UPC (синего)
• Не допускайте резких изгибов волокна - минимальный радиус изгиба 30 мм
• При установке в щитах используйте кабельные органайзеры - так предотвращаются переплетения
• Для защиты от пыли и влаги в уличных условиях - помещайте сплиттер в IP65-корпус
• При замене или ремонте всегда используйте тот же тип коннектора - смешивание APC и UPC приводит к потерям до 15 дБ
• Артикул 09-0416 - это именно модель с 0,9 мм волокном; если нужен более жёсткий кабель - выбирайте версию с 2 мм или 3 мм
