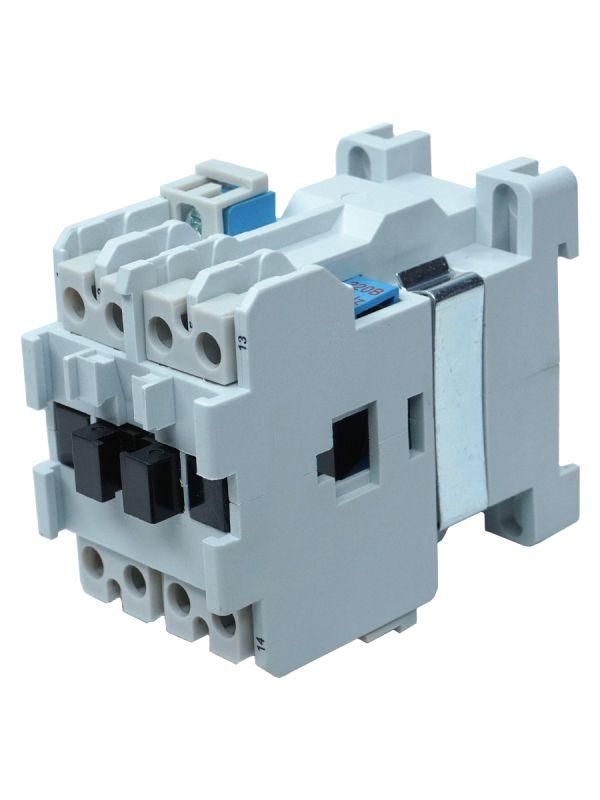

Пускатель электромагнитный ПМ12-010100 УХЛ4 В 10А 220В/50Гц 1НО IP00 нереверсивный без реле Электротехник ET011800

Электромагнитный пускатель ПМ12-010100 УХЛ4 В, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP00 от бренда Электротехник - это простой и надёжный аппарат для дистанционного включения и выключения электрических нагрузок, таких как двигатели, насосы, вентиляторы и системы освещения. Артикул et011800 предназначен для работы в промышленных условиях и часто используется в сборке электрощитов.

Назначение и область применения

Пускатель ПМ12-010100 служит для удалённого управления включением и отключением электрических цепей под нагрузкой. Он не содержит встроенной защиты - его используют там, где защита уже предусмотрена другим оборудованием (например, тепловым реле или автоматическим выключателем).

• Управление электродвигателями: насосы, вентиляторы, компрессоры, конвейеры, станки.
• Контроль освещения и тепловых завес.
• Интеграция в системы АВР, УКРМ, ЩОТ и другие промышленные щиты.
• Подходит для промышленных объектов: заводы, ЖКХ, энергообъекты, пищевые производства.

Технические характеристики

• Напряжение катушки: 220 В переменного тока, частота 50 Гц.
• Номинальный ток главных контактов: 10 А.
• Число нормально замкнутых контактов: один (1з).
• Тип управления: нереверсивный - работает только в одном направлении.
• Защита корпуса: IP00 - нет защиты от внешних воздействий, требуется установка в закрытом щите.
• Категория применения: AC-3 (пусковые нагрузки двигателей), AC-1 (резистивные нагрузки).
• Степень защиты окружающей среды: УХЛ4 - рассчитан на умеренный и холодный климат, допускает работу при температуре от −40C до +40C.

Совместимость и монтаж

Пускатель ПМ12-010100 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены сверху и снизу - удобны для проводов сечением до 4 мм2. Для подключения управления катушкой используйте два вывода A1 и A2. Главные контакты - три пары (L1-T1, L2-T2, L3-T3), позволяют коммутировать трёхфазную нагрузку даже при номинале 10 А.

Не требует специальных инструментов для установки. Подключение выполняйте при отключенном питании. Обязательно проверьте соответствие напряжения катушки (220 В) и класса нагрузки (AC-3).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для промышленных контакторов. Сертифицирован для использования в электроустановках до 660 В переменного тока. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы более 1 млн циклов включения/отключения.
• Широко распространённая модель - легко найти запчасти и аналоги.
• Простая конструкция снижает риск отказа и упрощает диагностику.
• Поддерживается большинством производителей щитового оборудования - совместим со стандартными комплектующими.

Ограничения применения

• IP00 - нельзя использовать вне электрощита; открытый монтаж недопустим.
• Нет встроенного теплового реле - для защиты двигателей необходимо применять отдельное реле перегрузки.
• Не предназначен для частотного регулирования или импульсных нагрузок - только постоянная или периодическая коммутация.
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита.

Примеры использования

• Управление насосом воды в системе водоснабжения через кнопочный пункт.
• Включение вентилятора в системе вентиляции по сигналу термореле.
• Компонент в щите АВР для переключения между основным и резервным источником питания.
• Автоматизация освещения на производстве - включение света по графику через PLC.

Практические советы

• Выбирая пускатель ПМ12-010100, убедитесь, что ваша нагрузка не превышает 10 А и имеет тип AC-3 (двигатели) или AC-1 (нагреватели).
• Если нужна защита от перегрузки - добавьте тепловое реле серии ТРН или ТРП рядом с этим контактором.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - окисление или подгорание снижают надёжность.
• Для многократных пусков двигателей (более 10 раз в час) учитывайте тепловую нагрузку - возможно, потребуется увеличить номинал до 16 А.
• Запрещено подключать к этому пускателю постоянный ток - он рассчитан исключительно на переменный ток 50/60 Гц.
