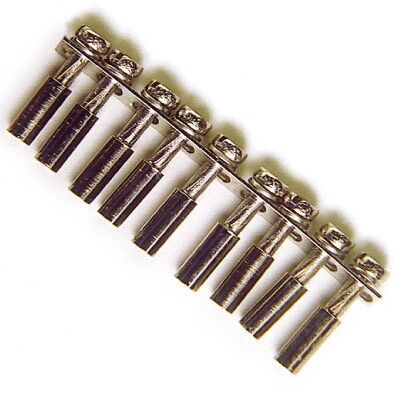

Перемычка клеммная PM40/3 Quadro 3 полюса собранная DKC ZPM403

Перемычка PM40/3 3-полюсная собранная от DKC (ДКС) - это готовое винтовое соединение для быстрого и надёжного объединения трёх фазных контактов в распределительных устройствах серии Quadro. Артикул zpm403 предназначен для работы в силовых цепях с током до 32 А.

Назначение и область применения

Перемычка PM40/3 3-полюсная собранная используется для создания электрических связей между тремя соседними зажимами в автоматических выключателях, рубильниках или других коммутационных аппаратах. Применяется в щитах управления, распределительных устройствах и на производстве там, где требуется жёсткая и долговечная проводка между фазами. Подходит для систем с напряжением до 1000 В.

Технические характеристики

• Номинальный ток: 32 А - способна безопасно передавать нагрузку до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного или постоянного тока;
• Количество зажимов: 3 - обеспечивает одновременное соединение трёх точек;
• Материал: медь - гарантирует низкое электрическое сопротивление и хорошую теплопроводность;
• Способ монтажа: винтовой - крепится через стандартные винтовые зажимы без пайки или сварки;
• Рабочий температурный диапазон: от -40 C до +80 C - устойчива к экстремальным условиям, включая холодные склады и нагретые помещения;
• Исполнение: переключаемая - позволяет заменять её при необходимости без демонтажа всей системы.

Совместимость и монтаж

Перемычка PM40/3 3-полюсная собранная совместима с аппаратами серии Quadro от DKC, имеющими стандартные винтовые зажимы с шагом 15–17 мм. Монтаж выполняется путём вставки контактных пластин в зажимы и затяжки винтов моментом 0,8–1,2 Нм. Убедитесь, что зажимы не повреждены и соответствуют типу PM40. Не используйте с зажимами другого типа - возможен перегрев или плохой контакт.

Безопасность и стандарты

Перемычка PM40/3 3-полюсная собранная изготовлена в соответствии с требованиями IEC 60947-1 и ГОСТ Р 50030.2. Соответствие нормам обеспечивает безопасную работу в промышленных установках. Медные контакты не содержат опасных материалов и не выделяют токсичных веществ при работе.

Преимущества

• Готовая сборка - не требует самостоятельного формирования из провода или шины;
• Высокая механическая прочность - не деформируется при вибрациях и ударах;
• Удобство замены - можно снять и установить новую за несколько минут без отключения всего щита;
• Стабильный контакт - медные пластины обеспечивают минимальное переходное сопротивление даже после многократной эксплуатации.

Ограничения применения

• Не предназначена для использования вне серии Quadro - несовместима с другими сериями аппаратов;
• Не рекомендуется применять в средах с повышенной коррозионной активностью (например, морской воздух, химические производства) без дополнительной защиты;
• Запрещено использовать при токе выше 32 А - риск перегрева и выхода из строя;
• Не допускается использование в качестве основной токоведущей шины - только как внутренняя перемычка между зажимами одного аппарата.

Примеры использования

• Объединение трёх фаз в автоматическом выключателе серии Quadro для питания двигателя;
• Создание связи между модулями УЗО или дифференциальных автоматов в распределительном щите;
• Подключение нескольких входов в одном устройстве управления станком или конвейером.

Практические советы

• Перед установкой проверьте, чтобы все три зажима были свободны и не имели следов перегрева;
• Затягивайте винты равномерно - не переусердствуйте, чтобы не повредить резьбу;
• При замене перемычки PM40/3 3-полюсная собранная отключите питание и убедитесь, что система обесточена;
• Для удобства обслуживания пометьте место установки - особенно если в щите много аналогичных элементов.
