Поддерживающий зажим PSM 25-150 - 10203802 НИЛЕД

Поддерживающий зажим PSM 25-150 (25-150 кв.мм) от НИЛЕД предназначен для надёжного крепления проводов СИП-3 на промежуточных опорах воздушных линий электропередачи 6–20 кВ. Его конструкция обеспечивает безопасную фиксацию без повреждения изоляции, что делает PSM 25-150 удобным решением для монтажа и обслуживания ЛЭП.

Назначение и область применения

Поддерживающий зажим PSM 25-150 используется исключительно для крепления самонесущего изолированного провода СИП-3 на промежуточных опорах воздушных линий электропередачи напряжением 6–20 кВ. Он не предназначен для анкерного крепления, угловых переходов или точек ответвления. Применяется в новых и реконструируемых сетях, где требуется быстрый и безопасный монтаж без демонтажа изоляции провода.

Технические характеристики

• Максимальное сечение проводника: 150 кв.мм — поддерживает провода СИП-3 сечением до этого значения;
• Предельная нагрузка: 30 кН — способен выдерживать механические усилия, возникающие при натяжении провода и воздействии ветра;
• Материал корпуса: алюминиевый сплав — легкий, коррозионностойкий, совместим с алюминиевыми жилами СИП;
• Покрытие: диэлектрический слой — предотвращает пробои и снижает риск поражения током при контакте;
• Рабочий температурный диапазон: от –60 до +50 °C — работает в условиях сурового климата, включая Арктику и южные регионы;
• Устойчивость к УФ-излучению: да — не теряет прочность и цвет при длительном воздействии солнца;
• Гарантийный срок: 60 месяцев — соответствует требованиям к долговечности оборудования ЛЭП.

Совместимость и монтаж

PSM 25-150 совместим со всеми типами СИП-3 проводов, имеющих сечение до 150 кв.мм. Монтаж выполняется без снятия изоляции: провод заводится в зажим и фиксируется защёлкивающейся конструкцией. Инструмент не требуется.

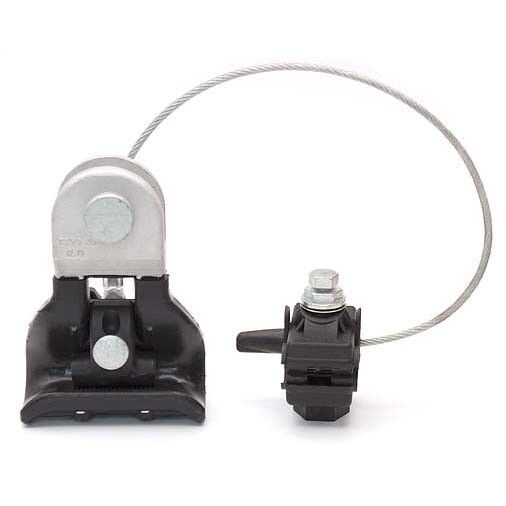

В комплекте с зажимом поставляются:

• Герметичный прокалывающий зажим Р 645 — обеспечивает электрический контакт между проводом и изолятором;
• Изолированный гибкий проводник — выравнивает потенциалы и замыкает цепь защиты.

Модификация PSM 25-150S имеет ушко для крепления к изоляторам типа «пестик» — как стеклянным, так и полимерным. Это позволяет использовать его в стандартных крепёжных системах без доработки опоры.

Безопасность и стандарты

Поддерживающий зажим PSM 25-150 соответствует требованиям безопасности для высоковольтных ЛЭП. Диэлектрическое покрытие исключает возможность случайного прикосновения к токоведущим частям. Комплектация с прокалывающим зажимом Р 645 гарантирует надёжное заземление и равновесие потенциалов, снижая риск электроудара и короткого замыкания.

Преимущества

• Не требует снятия изоляции СИП — экономит время и снижает риск повреждений;
• Отсутствие необходимости в специнструменте — монтаж возможен даже без опытного персонала;
• Высокая механическая прочность (30 кН) — выдерживает нагрузки при сильном ветре и гололёде;
• Устойчивость к экстремальным температурам и УФ — подходит для всех климатических зон России;
• Комплексная система заземления в комплекте — минимизирует необходимость допоборудования.

Ограничения применения

• Не применяется для анкерных опор — только для промежуточных;
• Не подходит для проводов других типов (например, СИП-4, АС, АВК);
• Не рассчитан на многожильные медные провода — только для СИП-3;
• Не следует использовать при наличии трещин, деформаций или повреждений диэлектрического покрытия — замена обязательна.

Примеры использования

• Крепление СИП-3 на промежуточных деревянных и железобетонных опорах городских и сельских ЛЭП;
• Обустройство новых участков электроснабжения в районах с холодными зимами;
• Реконструкция старых воздушных линий с заменой голых проводов на СИП-3;
• Установка на опорах с уже установленными полимерными или стеклянными изоляторами типа «пестик».

Практические советы

• Перед установкой проверьте соответствие сечения СИП-3 — максимальное 150 кв.мм; меньшие сечения также подходят;
• Убедитесь, что прокалывающий зажим Р 645 плотно прилегает к проводу — он должен легко проткнуть изоляцию без усилий;
• При использовании модели PSM 25-150S убедитесь, что ушко точно совпадает с формой «пестика» изолятора — не используйте адаптеры;
• Не затягивайте зажим слишком сильно — достаточно фиксации, чтобы провод не проскальзывал;
• Проверяйте состояние диэлектрического покрытия после каждого сезона — особенно после града или сильного ветра.
