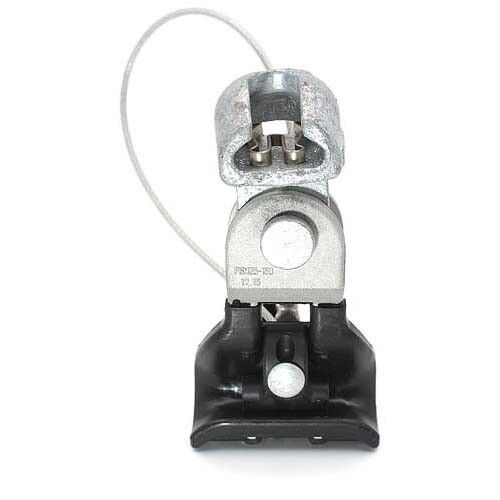

Поддерживающий зажим PSM 25-150 S - 10203792 НИЛЕД

Поддерживающий зажим PSM 25-150 S (25-150 кв.мм) от НИЛЕД предназначен для надёжного крепления проводов СИП-3 на промежуточных опорах ЛЭП напряжением 6–20 кВ. Его конструкция обеспечивает безопасную фиксацию без повреждения изоляции, а прочный алюминиевый сплав и УФ-стойкое покрытие позволяют использовать зажим PSM 25-150 S в суровых климатических условиях.

Назначение и область применения

Поддерживающий зажим PSM 25-150 S применяется исключительно для крепления самонесущего изолированного провода СИП-3 на промежуточных опорах воздушных линий электропередачи 6–20 кВ. Он не предназначен для анкерного крепления, ответвлений или установки на угловых опорах. Подходит для монтажа в городских, сельских и промышленных сетях, где требуется быстрая и безопасная фиксация провода без демонтажа изоляции.

Технические характеристики

• Максимальное сечение проводника: 150 кв.мм — поддерживает провода СИП-3 сечением от 25 до 150 кв.мм;
• Предельная нагрузка: 30 кН — способен выдерживать механические усилия, возникающие при натяжении провода и воздействии ветра;
• Материал корпуса: алюминиевый сплав с диэлектрическим покрытием — снижает риск коррозии и исключает токопроводящую связь с опорой;
• Рабочий температурный диапазон: от –60 °C до +50 °C — сохраняет прочность в Arctic-условиях и жарком климате;
• Устойчивость к УФ-излучению: да — не теряет механические свойства под длительным солнечным светом;
• Способ монтажа: стационарный — закрепляется на изоляторе и остаётся неподвижным во время эксплуатации;
• Гарантийный срок: 60 месяцев — соответствует требованиям к долговечности оборудования ЛЭП.

Совместимость и монтаж

Зажим PSM 25-150 S совместим со стеклянными и полимерными изоляторами с оконцевателем типа «пестик». Монтаж выполняется вручную: провод СИП-3 помещается в зажим, который затем защёлкивается на штыре изолятора. Крепление происходит без снятия изоляции провода. Комплект поставки включает герметичный прокалывающий зажим Р 645 и изолированный гибкий проводник — они обеспечивают выравнивание потенциала между проводом и изолятором, предотвращая электрохимическую коррозию и пробои. Инструмент для монтажа не требуется.

Безопасность и стандарты

Поддерживающий зажим PSM 25-150 S соответствует требованиям безопасности для высоковольтных ЛЭП. Диэлектрическое покрытие исключает контакт тока с металлическими элементами опоры. Прокалывающий зажим Р 645 в комплекте гарантирует надёжный электрический контакт без нарушения целостности изоляции СИП-3. Конструкция прошла испытания на механическую прочность и устойчивость к внешним воздействиям.

Преимущества

• Не требует снятия изоляции при монтаже — экономит время и снижает риск повреждения провода;
• Высокая механическая прочность (30 кН) — обеспечивает надёжность даже при сильном ветре и ледовой нагрузке;
• УФ-стойкое покрытие и широкий температурный диапазон — подходят для всех регионов России и стран СНГ;
• Комплексная система выравнивания потенциалов — минимизирует риск коррозии и аварийных отключений;
• Простота установки — позволяет выполнять работы одним человеком без специнструмента.

Ограничения применения

• Не используется для анкерных опор — только для промежуточных;
• Не подходит для других типов проводов (например, СИП-1, СИП-2, АВК) — только для СИП-3;
• Не допускается применение без комплектного прокалывающего зажима Р 645 — без него нарушается электробезопасность;
• Не рекомендован для многожильных проводов с открытой жилой — возможна потеря контакта.

Примеры использования

• Крепление СИП-3 70 кв.мм на промежуточной деревянной опоре в сельской сети 10 кВ;
• Фиксация провода СИП-3 120 кв.мм на полимерном изоляторе в городском районе с повышенной влажностью;
• Установка на опорах ЛЭП в Якутии — при температурах ниже –50 °C благодаря устойчивости к холоду;
• Обслуживание линий после ремонта — замена старого зажима без перерыва питания.

Практические советы

• Перед монтажом проверьте соответствие сечения провода СИП-3 диапазону 25–150 кв.мм — использование вне этого диапазона недопустимо;
• Обязательно используйте комплектный прокалывающий зажим Р 645 и гибкий проводник — без них зажим PSM 25-150 S не обеспечит безопасность;
• При установке на стеклянный изолятор убедитесь, что штырь «пестик» имеет правильный диаметр — иначе зажим не зафиксируется;
• Не затягивайте зажим силой рук — он рассчитан на самофиксацию; избыточное давление может деформировать корпус;
• Проверяйте состояние диэлектрического покрытия перед каждым монтажом — трещины или сколы требуют замены зажима PSM 25-150 S.
