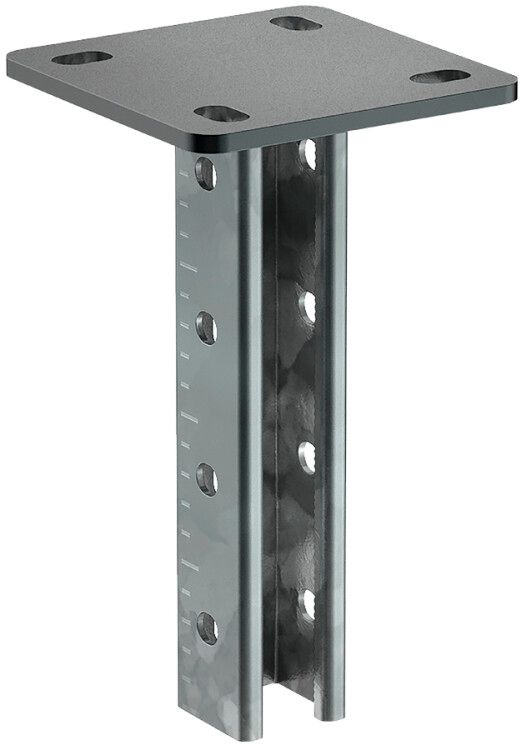

Подвес потолочный STRUT 41х41-500 EZ | CLM50D-KPS-41-41-05 IEK

Подвес потолочный STRUT 41х41-500 - это надежный элемент крепления из стали с цинковым покрытием, предназначенный для фиксации кабеленесущих систем, трубопроводов и электрооборудования в рамках STRUT-конструкций бренда IEK. Артикул clm50d-kps-41-41-05 обеспечивает совместимость со всей серией STRUT.

Назначение и область применения

Подвес потолочный STRUT 41х41-500 применяется для вертикального крепления к потолку или перекрытиям. Он служит основным элементом в сборных несущих системах STRUT, где требуется удерживать вес оборудования без деформаций. Подходит для монтажа: кабельных лотков, воздуховодов, труб отопления и кондиционирования, шкафов управления, распределительных щитов и других устройств массой до 46 Н.

Технические характеристики

• Размер профиля: 41×41 мм
• Длина: 500 мм
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в помещениях с повышенной влажностью
• Толщина стенки профиля: 2,5 мм - обеспечивает жесткость и долговечность
• Несущая способность: 46 Н (≈4,7 кг силы) - максимальная допустимая нагрузка на один подвес
• Метрическая резьба: М10 - позволяет крепить гайками, хомутами и другим компонентами STRUT-системы
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях

Совместимость и монтаж

Подвес potolochyj STRUT 41х41-500 совместим со всеми элементами системы STRUT от IEK: профилями, кронштейнами, зажимами и крепежом с резьбой M10. Для установки необходимо:

• Закрепить подвес к потолку с помощью анкеров или химических дюбелей через отверстие в верхней части
• Установить нижнюю часть на нужную высоту и зафиксировать с помощью гайки M10
• Присоединить к нему горизонтальные профили STRUT или другие несущие элементы

Не используйте подвес как самостоятельную точку крепления тяжелого оборудования - он предназначен исключительно для передачи нагрузки в составе собранной системы.

Преимущества

• Высокая прочность благодаря толщине стенки 2,5 мм и цельному профилю STRUT
• Цинковое покрытие предотвращает ржавчину даже в условиях средней влажности
• Стандартные размеры обеспечивают быстрый и точный монтаж без доработок
• Совместимость с широким спектром комплектующих STRUT снижает затраты на запчасти

Ограничения применения

• Не предназначен для наружной установки - цинкование не гарантирует защиту от агрессивной среды (солевой туман, кислотные осадки)
• Максимальная нагрузка 46 Н - нельзя использовать для крепления тяжелых объектов (например, больших трансформаторов или массивных вентиляторов) без дополнительных опор
• Не рассчитан на динамические или ударные нагрузки - например, вибрация от крупных насосов требует демпферов
• Не заменяет специализированные крепления для взрывоопасных зон или помещений с особыми требованиями пожарной безопасности

Примеры использования

• Фиксация кабельного лотка в офисном здании к бетонному перекрытию
• Подвес воздуховода HVAC в торговом центре
• Крепление распределительного щита на потолке в производственном корпусе
• Сборка многоуровневой системы крепления для трубопроводов в техническом коридоре

Практические советы

• Перед монтажом проверьте, что диаметр сверла под анкер соответствует типу потолка (бетон, плиты перекрытия)
• Используйте гайки и шайбы из того же материала - оцинкованные, чтобы избежать гальванической коррозии
• При длинных участках системы расставляйте подвесы STRUT 41х41-500 с шагом не более 1,5 м - это сохранит плоскостность и жесткость
• Для удобства сборки комбинируйте этот подвес с регулируемыми кронштейнами STRUT - так можно точно выставить уровень
• Артикул clm50d-kps-41-41-05 легко найти в каталогах IEK - он единственный в линейке с этими параметрами
