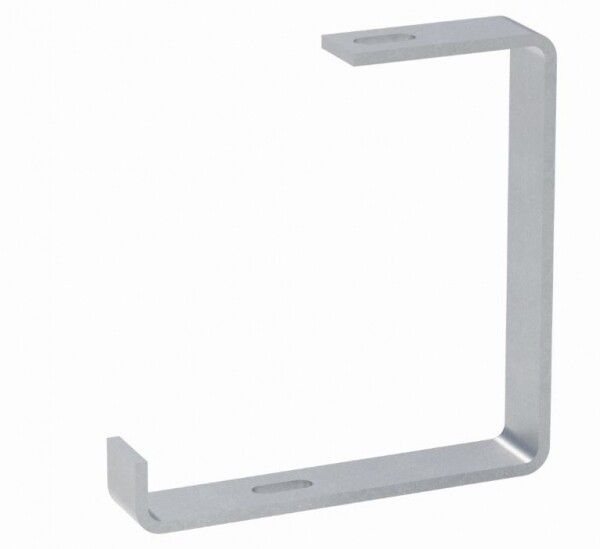

Подвес С-образный 200мм | pc200 EKF

Подвес С-образный 200 мм (5 мм) от EKF - надёжный поддерживающий зажим для крепления металлических лотков EKF-Line к потолкам и стенам. Артикул pc200 предназначен для удержания кабельных трасс в промышленных, медицинских и общественных объектах.

Назначение и область применения

Подвес С-образный 200 мм (5 мм) используется для фиксации металлических лотков EKF-Line к несущим конструкциям - бетонным плитам, стальным профилям или деревянным перекрытиям. Применяется там, где требуется жёсткая и долговечная подвеска кабельной системы: в цехах, лабораториях, больницах, школах, офисах и жилых комплексах.

Технические характеристики

• Тип изделия: Поддерживающий зажим (C-образный)
• Размеры: 200×100×200 мм (длина, ширина, высота)
• Несущая способность: 1176 Н (эквивалентно ~120 кг статической нагрузки)
• Материал: Сталь оцинкованная - устойчив к коррозии
• Покрытие: Цинк - защищает от ржавчины в условиях повышенной влажности
• Тип крепления: Винтовое - для крепления к основе и к лотку
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Подвес С-образный 200 мм (5 мм) совместим со всеми типами металлических лотков EKF: листовыми, лестничными и проволочными. Крепится к поверхности через предварительно просверленные отверстия с помощью анкеров, дюбелей или болтов. Лоток фиксируется в зажиме двумя винтами - они затягиваются гаечным ключом до плотного контакта с основанием лотка. Посадочный диаметр отверстий соответствует стандартному шагу крепления EKF-Line.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях с повышенной влажностью и механическими нагрузками. Произведено из материалов, не выделяющих токсичных веществ, что допускает использование в медицинских и образовательных учреждениях.

Преимущества

• Высокая несущая способность - позволяет устанавливать длинные участки лотков без промежуточных опор
• Оцинкованная сталь - продлевает срок службы даже в агрессивных средах
• Универсальная форма - подходит для вертикального и горизонтального монтажа
• Простой монтаж - требует минимум инструментов: дрель, ключ, уровень
• Совместимость с сериями EKF-Line - гарантирует точную сборку без адаптеров

Ограничения применения

• Не предназначена для крепления к гипсокартонным или другим хрупким поверхностям без усиления
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или температур выше +80 C
• Запрещено применять с лотками других производителей, если их габариты не совпадают с 200×100 мм
• Не подходит для динамических нагрузок - например, вибрационного оборудования без демпферов

Примеры использования

• Крепление лотков в цехах с автоматизированными линиями
• Фиксация кабельных трасс в операционных и диагностических кабинетах
• Обустройство распределительных щитов в учебных классах и научных лабораториях
• Монтаж кабельных путей в многоэтажных жилых домах и административных зданиях

Практические советы

• Перед установкой проверьте, чтобы внутренняя ширина лотка (100 мм) точно соответствовала проёму подвеса - иначе возникнет люфт
• Используйте анкеры с распорной частью не менее 8 мм для бетона; для кирпича - специализированные дюбели
• При монтаже нескольких подвесов С-образных 200 мм (5 мм) соблюдайте равномерный интервал - максимум 1,5 метра между точками крепления
• После затяжки винтов проверьте, что лоток не прогибается под весом кабелей - при необходимости добавьте ещё один подвес
• Артикул pc200 легко заменить аналогом из серии EKF-Line - все компоненты взаимозаменяемы внутри одной системы
