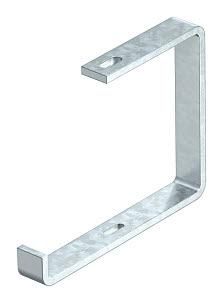

Скоба подвесная AHB 150 FT, 150 мм, 600 кг, оцинкованная OBO Bettermann 6363907

Скоба подвесная 150мм горячий цинк AHB 150 FT от OBO BETTERMANN предназначена для надежного крепления кабельных лотков шириной до 150 мм на потолках и стенах. Благодаря оцинкованной стали и высокой несущей способности, она подходит для длительной эксплуатации в сложных условиях производства и промышленных объектах.

Назначение и область применения

Скоба подвесная 150мм горячий цинк AHB 150 FT используется для монтажа кабельных лотков в промышленных зонах, где требуется прочная и долговечная система поддержки проводов и кабелей. Применяется в цехах, на энергообъектах, в химических производствах и в прибрежных районах с умеренной солевой нагрузкой. Подходит для установки в помещениях с экстремальными температурными колебаниями - от –70 C до +45 C.

Технические характеристики

• Тип изделия: Скоба подвесная
• Ширина лотка: 150 мм
• Несущая способность: 600 кг
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк (толщина 60–85 мкм)
• Тип крепления лотка: Винтовой (перфорация под болты до М6)
• Тип крепления кронштейна: Перфорация под болты до М10
• Исполнение: S-образный кронштейн
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
• Срок службы: Не менее 30 лет
• Сейсмостойкость: До 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)

Совместимость и монтаж

Скоба подвесная 150мм горячий цинк AHB 150 FT совместима с кабельными лотками шириной 150 мм, имеющими стандартную перфорацию под крепеж М6. Для монтажа кронштейна используются анкерные болты или дюбели до М10. Крепление выполняется через предварительно просверленные отверстия в стене или потолке. С-образная форма обеспечивает свободное перемещение лотка при сборке и позволяет легко регулировать уровень. Не требует сварки - все соединения выполнены на болтах.

Безопасность и стандарты

• Цинкование соответствует ГОСТ Р 9.307-89 - защита от коррозии за счет глубокого проникновения цинка в металл
• Эксплуатационная безопасность подтверждена по ГОСТ 52868-2007 (нагрузка до 60 кг на элемент - указано для справки; фактическая несущая способность - 600 кг)
• Сейсмическая устойчивость - 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость класса E45–E90 - сохраняет целостность при воздействии открытого пламени в течение 45–90 минут (в зависимости от типа кабеля внутри лотка)

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 600 кг, что позволяет использовать одну скобу для нескольких лотков или тяжелых кабельных систем
• Устойчивость к коррозии благодаря горячему цинкованию - покрытие не трескается и не отслаивается даже при изгибе
• Работает в суровых климатических условиях - от –70 C до +45 C, включая повышенную влажность и агрессивную среду
• Не требует обслуживания - после установки не нуждается в ремонте или замене в течение всего срока службы
• Совместима с большинством стандартных кабельных лотков европейского и российского производства

Ограничения применения

• Не предназначен для монтажа вне помещений при постоянном контакте с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Не рекомендуется применять в местах с частыми ударными нагрузками или вибрациями выше 9 баллов
• Огнестойкость зависит от типа кабеля - при использовании несертифицированных кабелей заявленные значения E45–E90 могут не соблюдаться
• Перфорация рассчитана только на крепеж до М6 (лоток) и М10 (кронштейн); использование более крупных болтов повредит конструкцию

Примеры использования

• Подвеска кабельных лотков в цехах пищевых производств с частой мойкой оборудования
• Монтаж силовых кабелей на заводах с высокой влажностью и температурными перепадами
• Фиксация лотков в подземных переходах и тоннелях с ограниченным доступом
• Установка в офисных комплексах с многослойной кабельной сетью

Практические советы

• При монтаже проверьте соответствие шага перфорации лотка и скобы - отверстия должны точно совпадать
• Для максимальной надежности используйте гроверы и шайбы при затяжке болтов М6/М10
• Учитывайте посадочный диаметр: скоба рассчитана на лотки шириной 150 мм - не применяйте для более широких моделей
• При установке в сейсмоактивных зонах закрепите кронштейн двумя анкерами, а не одним
• При необходимости окрасить поверхность - используйте только краски, совместимые с цинком (не содержащие медные компоненты)
• Скоба подвесная 150мм горячий цинк AHB 150 FT - один из самых распространённых решений от OBO BETTERMANN для промышленных проектов; всегда проверяйте наличие сертификатов на партию
