Подвес С-образный для лотка 150 мм | SPV150 КМ-профиль LO0470

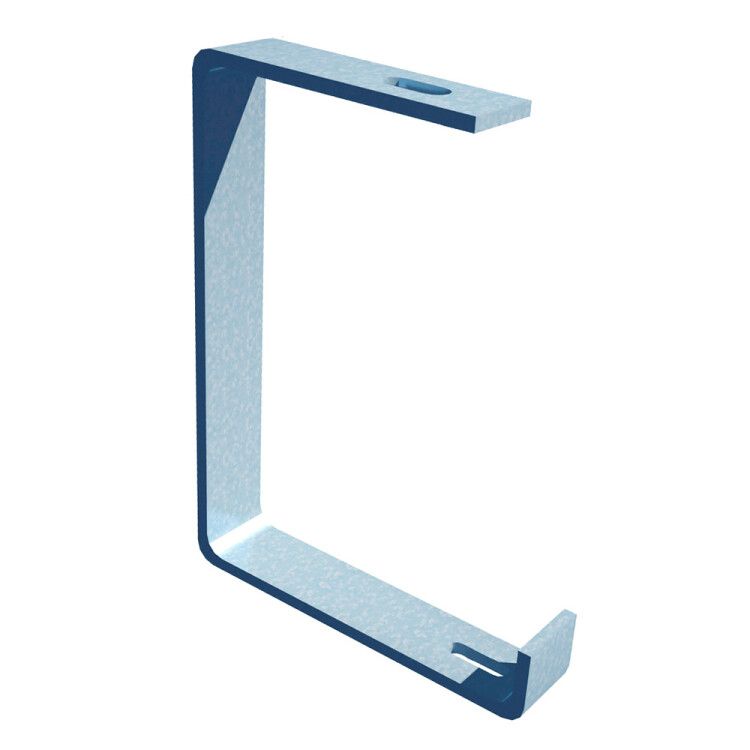

Подвес С-образный для лотка 150 мм КМ-профиль - это надёжный элемент крепления кабельного лотка к потолку, предназначенный для создания вертикальных участков кабельной трассы. Изделие совместимо со всеми типами металлических лотков серии КМ-профиль, обеспечивает устойчивую фиксацию при нагрузке до 115 кг и изготовлено из оцинкованной стали для долговечности в условиях внутренней установки.

Назначение и область применения

Подвес С-образный для лотка 150 мм КМ-профиль используется для подвешивания кабельных лотков шириной 150 мм к потолочным перекрытиям с помощью одной шпильки. Применяется в системах распределения силовых и слаботочных кабелей в помещениях: офисах, производственных цехах, серверных, телекоммуникационных пунктах. Подходит для монтажа на бетонных, железобетонных и металлических поверхностях.

Технические характеристики

• Тип изделия: C-образный подвес
• Ширина канала: 150 мм - соответствует стандартному размеру лотков КМ-профиль
• Несущая способность: 115 кг - максимальная нагрузка на один подвес при равномерном распределении веса
• Материал: сталь оцинкованная электрохимическим способом - повышает коррозионную стойкость
• Толщина материала: 5 мм - обеспечивает жесткость и устойчивость к деформациям
• Покрытие: цинк - защищает от ржавчины, не требует дополнительной покраски
• Максимальная высота канала: 100 мм - допустимая высота профиля лотка, который можно закрепить
• Крепление лотка: винтовое - фиксация через отверстия в стенках лотка болтами М8
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в помещениях с нормальным и умеренно влажным климатом, согласно ГОСТ 15150-69
• Цвет: светло-серый - единообразный внешний вид при комплектации всей системы

Совместимость и монтаж

Подвес С-образный для лотка 150 мм КМ-профиль совместим со всеми лотками серии КМ-профиль, имеющими ширину 150 мм и высоту до 100 мм. Для монтажа требуется:

• Шпилька M8 или анкерный болт, вворачиваемый в потолок (не включены в комплект)
• Гайки и шайбы для фиксации подвеса к шпильке
• Болты М8 для крепления лотка к нижним выступам подвеса

Подвес устанавливается на шпильку сверху, затем лоток опускается и фиксируется винтами снизу. Расстояние между подвесами рекомендуется не более 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинкованное покрытие соответствует нормам защиты от коррозии для внутренних установок. Не содержит опасных веществ, безопасно для работы в зонах с повышенными требованиями к экологии.

Преимущества

• Высокая несущая способность - 115 кг на единицу, достаточна для заполненного лотка с кабелями
• Одинаковая совместимость со всеми лотками КМ-профиль - снижает необходимость хранения нескольких типов креплений
• Электрохимическое цинкование - прочнее и равномернее, чем горячее цинкование, особенно на кромках
• Простая сборка - не требует специальных инструментов, монтаж выполняется обычным набором гаечных ключей
• Форма C-образного кронштейна - исключает провисание лотка даже при длительной эксплуатации

Ограничения применения

• Не предназначен для наружной установки - цинковое покрытие недостаточно для агрессивной среды (высокая влажность, соль, химические пары)
• Не использовать в помещениях с постоянной влажностью выше 90% или риском конденсата - возможна коррозия в течение 3–5 лет
• Запрещена установка на деревянные или пластиковые поверхности - требуется жёсткая основа (бетон, металл)
• Не подходит для лотков шириной больше 150 мм или высотой более 100 мм - не обеспечивается надёжная фиксация

Примеры использования

• Кабельные трассы в серверных помещениях - поддержка лотков с сетевыми кабелями и источниками питания
• Производственные линии - организация маршрутов для управления станками и датчиками
• Жилые и административные здания - прокладка кабелей в технических коридорах и на чердачных перекрытиях
• Объекты энергетики - временные или стационарные кабельные пути в распределительных щитовых

Практические советы

• Перед монтажом проверьте, чтобы высота вашего лотка не превышала 100 мм - иначе он не войдёт в C-образный подвес
• Используйте шпильки с резьбой минимум 80 мм - этого достаточно для надёжного крепления в бетоне с учётом толщины подвеса
• При длинных трассах (более 5 м) увеличьте плотность крепления до 1 подвеса на 1 м - это снизит прогиб
• Не затягивайте болты лотка слишком сильно - это может деформировать стенки лотка и нарушить герметичность
• Подвес С-образный для лотка 150 мм КМ-профиль можно комбинировать с другими элементами серии - например, с угловыми переходниками или удлинителями
