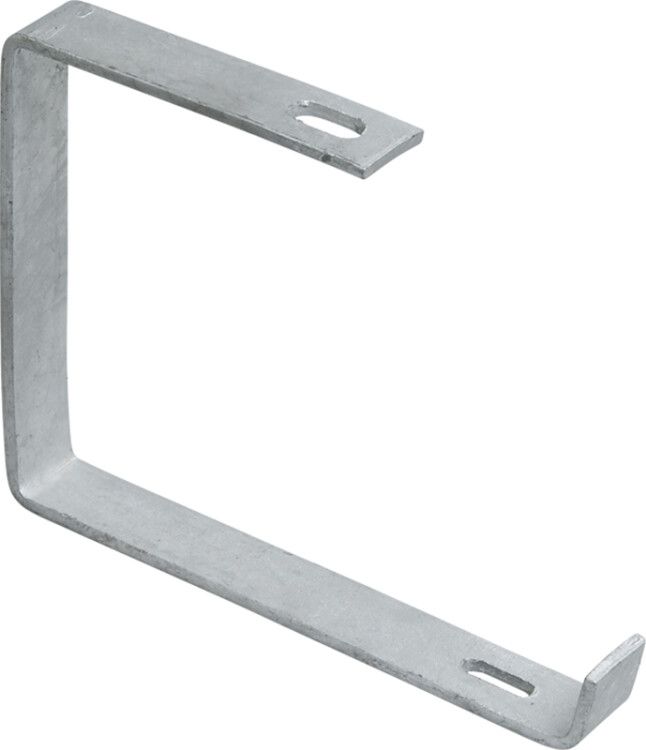

Подвес для лотка С-образ. осн.150 сталь IEK CLW10-VR-150

Подвес С-образный 150 сталь от IEK (ИЭК), артикул clw10-vr-150, предназначен для надёжного крепления кабельных лотков шириной 150 мм к потолку. Продукт изготавливается из стали с гальваническим цинкованием и соответствует ГОСТ 14918-80, что обеспечивает долговечность в условиях промышленной среды.

Назначение и область применения

Подвес С-образный 150 сталь используется для фиксации кабельных лотков на потолочных конструкциях. Подходит для монтажа трасс в помещениях с высокими требованиями к прочности и устойчивости - например, на заводах, в распределительных пунктах, трансформаторных подстанциях и объектах ЖКХ. Применяется исключительно для вертикального крепления лотков, не предназначена для горизонтальной нагрузки или подвеса оборудования.

Технические характеристики

• Материал: сталь, толщиной 5 мм - обеспечивает жёсткую основу без деформаций при нагрузках
• Форма: C-образная - позволяет захватывать бока лотка и фиксировать его с двух сторон
• Ширина лотка: 150 мм - совместима только с лотками этого размера
• Покрытие: гальваническое цинкование - защищает от коррозии, повышает срок службы в сырых и агрессивных средах
• Цвет: серый - стандартный цвет оцинкованной стали
• Диапазон рабочих температур: от -60 C до +60 C - работает в холодильных камерах, на открытых площадках, в печных отделениях
• Стандарт: ГОСТ 14918-80 - соответствие государственному регламенту на элементы крепления кабельных систем

Совместимость и монтаж

Подвес С-образный 150 сталь совместим с кабельными лотками шириной 150 мм, изготовленными по стандартным габаритам. Монтаж осуществляется через винтовое соединение: анкерные болты или дюбели закрепляются в потолке, а сам подвес фиксируется к ним с помощью гаек и шайб. Для правильной установки необходимо соблюдать шаг между точками крепления - рекомендуется не более 1,5 метра. Убедитесь, что посадочные отверстия на лотке точно совпадают с формой профиля подвеса - иначе возможен перекос или недостаточная фиксация.

Безопасность и стандарты

Подвес С-образный 150 сталь соответствует ГОСТ 14918-80, который определяет требования к металлическим крепёжным элементам для кабельных трасс. Гальваническое цинкование обеспечивает электроизоляционную защиту от блуждающих токов и снижает риск коррозийного разрушения. Сертификация продукта подтверждает безопасность эксплуатации в соответствии с нормами ПУЭ и СП 31-110-2003.

Преимущества

• Высокая механическая прочность благодаря толщине стали 5 мм - выдерживает значительные весовые нагрузки
• Защита от коррозии - цинкование сохраняет целостность даже при повышенной влажности
• Простота сборки - винтовое соединение требует минимум инструментов и времени
• Стандартизированная форма - гарантирует совместимость с большинством лотков 150 мм от различных производителей

Ограничения применения

• Не применяется для крепления лотков шириной менее или более 150 мм - несовместимость приведёт к неплотному контакту и риску выпадения
• Не предназначен для подвеса тяжёлого оборудования - только для кабельных лотков
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - цинкование не является химически стойким покрытием
• Требуется предварительная подготовка поверхности потолка - бетон должен быть плотным, без трещин; в деревянных конструкциях требуется усиление

Примеры использования

• Крепление лотков в цехах металлургических заводов
• Монтаж силовых трасс в подземных парковках
• Установка кабельных путей в тепловых пунктах и насосных станциях
• Обустройство электроснабжения в холодильных комплексах

Практические советы

• Перед монтажом проверьте внутренние габариты лотка - он должен свободно входить в C-профиль без зазора больше 2–3 мм
• Используйте шайбы и гайки с антикоррозийным покрытием - они должны соответствовать материалу подвеса
• При групповой установке нескольких подвесов выставляйте их на одном уровне - это предотвращает провисание лотка
• Для длительной эксплуатации в местах с вибрацией (например, рядом с компрессорами) используйте дополнительно виброизоляционные прокладки
• Артикул clw10-vr-150 - единственный вариант в серии CLW для лотков 150 мм; другие размеры требуют замены модели
