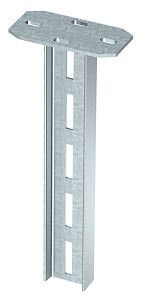

Подвесная стойка с траверсой 80x42x1300 (IS 8 K 130 FT) | 6361277 OBO Bettermann

Стойка подвесная с траверсой 80x42x1300 мм горячий цинк, IS 8 K 130 FT от OBO BETTERMANN - это металлическая несущая конструкция для надёжного крепления трубопроводов, кабельных трасс и оборудования к потолкам и балкам. Артикул IS 8 K 130 FT сочетает прочность I-профиля с антикоррозийным покрытием, что делает её подходящей для промышленных объектов, включая объекты с повышенными требованиями к безопасности.

Назначение и область применения

Стойка подвесная с траверсой IS 8 K 130 FT предназначена для вертикального крепления к горизонтальным поверхностям: бетонным перекрытиям, стальным фермам, несущим балкам. Приваренная траверса позволяет равномерно распределить нагрузку и обеспечивает устойчивую фиксацию. Подходит для систем HVAC, кабельных лотков, технологических трубопроводов, вентиляционных каналов и другого оборудования, требующего жёсткой подвески.

Технические характеристики

• Габаритные размеры: 80×42 мм (сечение профиля), длина 1300 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Тип профиля: I-образный (I-профиль) - высокая жёсткость на изгиб
• Несущая способность: 9,6 кН (около 980 кг силы) - рассчитана на тяжёлое оборудование
• Исполнение: с приваренной траверсой - готова к установке без доп. элементов
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесено в Реестр промышленной продукции РФ: 1367\5\2023

Совместимость и монтаж

Стойка IS 8 K 130 FT совместима со стандартными крепёжными элементами OBO Bettermann: анкерами типа M10–M16, болтами с гайками, хомутами и кронштейнами. Монтаж выполняется через отверстия в траверсе с помощью анкерных болтов в бетон или заклёпок/болтов в стальные конструкции. Установка возможна на любые плоские поверхности с достаточной несущей способностью. Нагрузка должна прикладываться строго по оси профиля - смещённые точки крепления снижают реальную несущую способность.

Безопасность и стандарты

IS 8 K 130 FT соответствует требованиям российского регулирования промышленного оборудования. Лицензия Росатома подтверждает соответствие нормам безопасности для объектов атомной энергетики и других критически важных инфраструктур. Покрытие горячим цинком соответствует ГОСТ 14918 и обеспечивает долговечность в агрессивных средах. Конструкция не содержит острых кромок, исключает риск порезов при монтаже.

Преимущества

• Высокая несущая способность - 9,6 кН позволяет использовать вместо нескольких более слабых стоек
• Горячее цинкование - защита сохраняется даже после сварки и резки, не требует дополнительной обработки
• Приваренная траверса - экономит время монтажа, исключает сборку и риск неправильной установки
• I-профиль - минимальный вес при максимальной жёсткости, удобен для транспортировки и хранения
• Сертифицирован для работы на объектах Росатома - гарантирует качество и надёжность

Ограничения применения

• Не предназначен для вертикального крепления к стенам - требуется горизонтальная опора
• Не рекомендуется для постоянного контакта с открытым огнём или температур выше +150 C - может потерять прочность стали
• Не используется в качестве основания для динамических нагрузок (вибрации, удары) без демпферов
• Длина 1300 мм - при больших пролётах между точками крепления необходима проверка прогиба
• Поставляется без крепёжных деталей - необходимо приобрести анкеры и болты отдельно

Примеры использования

• Подвеска воздуховодов в промышленном цехе
• Фиксация кабельных лотков в подземных тоннелях
• Крепление технологических трубопроводов на АЭС или химзаводе
• Удерживание шкафов управления на балках производственного зала
• Обустройство системы пожаротушения в многоэтажном офисе

Практические советы

• Перед монтажом проверьте, чтобы отверстия в траверсе точно совпадали с местом крепления - используйте шаблон или предварительно просверлите
• Для длинных участков (более 2 м) между двумя стойками IS 8 K 130 FT - учитывайте прогиб материала; при необходимости добавьте промежуточные опоры
• При использовании в сырых помещениях (водоочистка, холодильники) - дополнительно контролируйте целостность цинкового слоя после сварки
• Артикул IS 8 K 130 FT можно комбинировать с другими изделиями серии IS 8 K - все компоненты имеют одинаковое сечение и стандартизованные отверстия
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белый налёт (цветной оксид цинка), который не влияет на прочность
