Дверная полка 1000 мм - R5NRL1000 ДКС R5RL1000

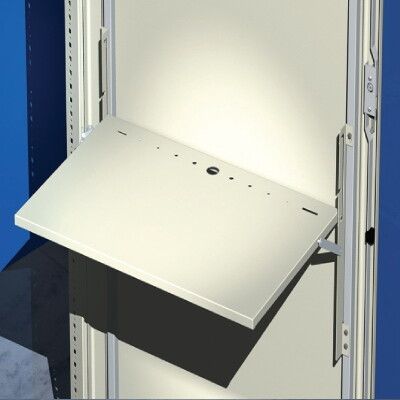

Полка дверная для шкафов CQE, CQE N, DAE, шириной 1000 мм - это металлическая крепёжная деталь, предназначенная для установки оборудования на внутренней поверхности двери шкафа RAM block от DKC. Артикулы r5nrl1000 и r5rl1000 подходят для шкафов серий CQE и DAE, обеспечивая компактную и надёжную фиксацию устройств в ограниченном пространстве.

Назначение и область применения

Полка дверная для шкафов CQE, CQE N, DAE, шириной 1000 мм используется для крепления легких и средних элементов автоматизированных систем: реле, модулей ввода/вывода, терминалов, малогабаритных преобразователей частоты, световой сигнализации. Установка на двери экономит место внутри шкафа, особенно когда основное пространство занято тяжёлым оборудованием. Применяется в промышленных шкафах RAM block, где важна плотная компоновка и быстрый доступ к управлению.

Технические характеристики

• Тип изделия: полка дверная
• Ширина: 1000 мм
• Глубина: 1000 мм
• Материал: сталь
• Цвет: RAL 7035 (серый каменный)
• Подходит для шкафов серии RAM block: CQE, CQE N, DAE

Совместимость и монтаж

Полка предназначена исключительно для шкафов DKC серий CQE, CQE N и DAE с шириной 1000 мм. Монтаж осуществляется через заранее подготовленные отверстия на внутренней стороне двери - совпадают с крепёжными точками оригинального оборудования. Для установки требуются саморезы M4 или M5 (не входят в комплект). Глубина 1000 мм позволяет размещать оборудование, выступающее за габариты двери - важно проверить зазор между дверью и рамой при открывании. Не рекомендуется использовать на шкафах других производителей - не гарантируется совпадение крепёжных отверстий и формы профиля.

Преимущества

• Изготовлена из той же стали, что и корпуса RAM block - совместима по прочности и коррозионной стойкости
• Равномерное распределение нагрузки благодаря жесткой конструкции
• Не препятствует работе замка и уплотнителя двери
• Цвет RAL 7035 соответствует стандартному окрасу шкафов DKC - эстетично сочетается

Ограничения применения

• Не рассчитана на установку тяжёлых устройств (более 15–20 кг) - риск деформации двери
• Запрещено применять в условиях постоянного контакта с водой или агрессивными химикатами - материал не имеет специального антикоррозийного покрытия
• Не подходит для шкафов шириной менее или более 1000 мм - несовместимость по креплению
• Не следует использовать в качестве рабочей поверхности для инструментов - возможны царапины и повреждения покрытия

Примеры использования

• Установка кнопок аварийной остановки и переключателей на дверях шкафа управления насосной станцией
• Фиксация модулей PLC и реле в шкафу CQE на объекте автоматизации конвейера
• Размещение индикационных ламп и световых табло в шкафу DAE в цехе с высокими требованиями к компактности

Практические советы

• Перед монтажом проверьте, чтобы дверь полностью закрывалась без задевания установленного оборудования
• Используйте пластиковые или резиновые прокладки под оборудование - снижают вибрацию и предотвращают повреждение полки
• При необходимости увеличения несущей способности - комбинируйте с боковыми кронштейнами, не нагружая только дверь
• Артикулы r5nrl1000 и r5rl1000 отличаются лишь исполнением креплений - уточните у поставщика, какой вариант требуется для вашей модели шкафа
