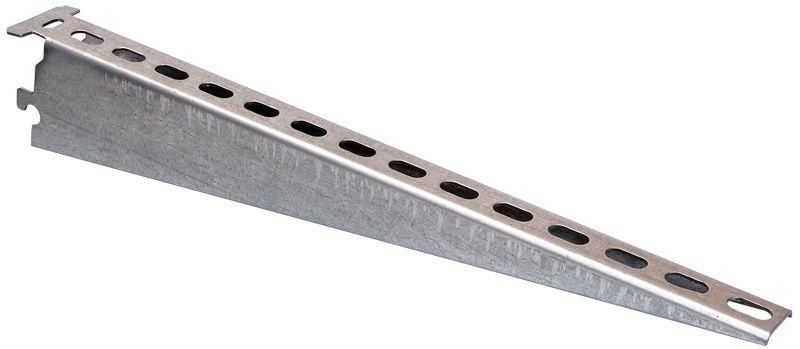

Полка кабельная К1163 УТ1.5 осн.50-400 сталь IEK CLW10-GEM-PK-450-UT15

Полка кабельная К1163 УТ1.5 сталь от IEK - это надёжный элемент кабельной трассы для потолочного монтажа, совместимый со стойками серии К1150–К1155. Благодаря прочному оцинкованному корпусу и безвинтовому креплению, она подходит для длительной эксплуатации в сложных условиях - от холодных складов до промышленных помещений.

Назначение и область применения

Полка кабельная К1163 УТ1.5 сталь предназначена для удерживания кабельных лотков и проводов в кабельных трассах. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется жёсткая и долговечная опора - например, на заводах, в трансформаторных подстанциях, в логистических комплексах и объектах ЖКХ. Подходит для монтажа к потолку через стойки К1150–К1155.

Технические характеристики

• Несущая способность: 500 кН - выдерживает значительную нагрузку от кабелей и лотков
• Материал: оцинкованная сталь с горячим цинкованием (по ГОСТ 15150-69)
• Толщина металла: 2 мм - обеспечивает высокую механическую жесткость
• Ширина лотка: 50–400 мм - совместима с большинством стандартных кабельных лотков
• Угол установки: 1° - минимальный наклон для самотёка конденсата
• Цвет: серый - соответствует цветовой гамме изделий IEK серии CLW
• Диапазон рабочих температур: от –60 до +60 C - работает в экстремальных климатических зонах
• Срок службы: 20 лет - рассчитана на долгосрочную эксплуатацию без замены
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к кабельным конструкциям

Совместимость и монтаж

Полка К1163 УТ1.5 сталь крепится исключительно к стойкам серии К1150–К1155. Монтаж выполняется за счёт консольного механизма быстрой фиксации: хвостовик полки вставляется в отверстие стойки, затем поворачивается на 90° - фиксация происходит автоматически. Этот метод исключает необходимость болтовых соединений, снижает время установки и обеспечивает надёжное электрическое соединение между полкой и стойкой. Для работы требуются только стойки из той же серии; другие типы стоек не подходят.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 14918-80, что гарантирует безопасность при использовании в промышленных сетях. Горячее цинкование защищает металл от коррозии даже при повышенной влажности и перепадах температур. Электрическое соединение с стойкой позволяет использовать полку как часть системы выравнивания потенциалов, что важно для защиты оборудования и персонала.

Преимущества

• Быстрый монтаж без инструментов - достаточно повернуть хвостовик
• Высокая несущая способность - подходит для плотной укладки кабелей
• Устойчивость к коррозии благодаря горячему цинкованию - особенно актуально в агрессивных средах
• Совместимость с широким спектром лотков - от 50 до 400 мм ширины
• Долгий срок службы - 20 лет без обслуживания

Ограничения применения

• Не применяется для настенного монтажа - только с потолком через стойки К1150–К1155
• Не совместима с другими типами стоек (например, K1160, K1170)
• Не предназначен для прямого крепления к бетону или металлоконструкциям без промежуточных стоек
• Запрещён монтаж в местах с постоянными ударными нагрузками - возможна деформация хвостовика

Примеры использования

• Кабельные трассы в цехах с конвейерами - удерживают силовые и управляющие кабели
• Подземные парковки - устойчива к влажности и перепадам температур
• Административные здания - используется в этажных щитовых для организации кабельных каналов
• Логистические терминалы - сочетается с лотками 100–300 мм для компактной маршрутизации

Практические советы

• Перед монтажом проверьте, чтобы стойка К1150–К1155 имела правильный диаметр отверстия - несоответствие приведёт к плохой фиксации
• При укладке тяжёлых кабелей используйте несколько полок К1163 УТ1.5 сталь на одной стойке - равномерно распределяйте нагрузку
• Не допускайте перегрузки свыше 500 кН - это может вызвать прогиб или деформацию
• При работе в условиях сильной вибрации рекомендуется дополнительно закрепить кабели хомутами - полка не предназначена для амортизации
• Полка К1163 УТ1.5 сталь от IEK - один из самых распространённых решений в серии CLW; всегда проверяйте наличие артикула clw10-gem-pk-450-ut15 при заказе
