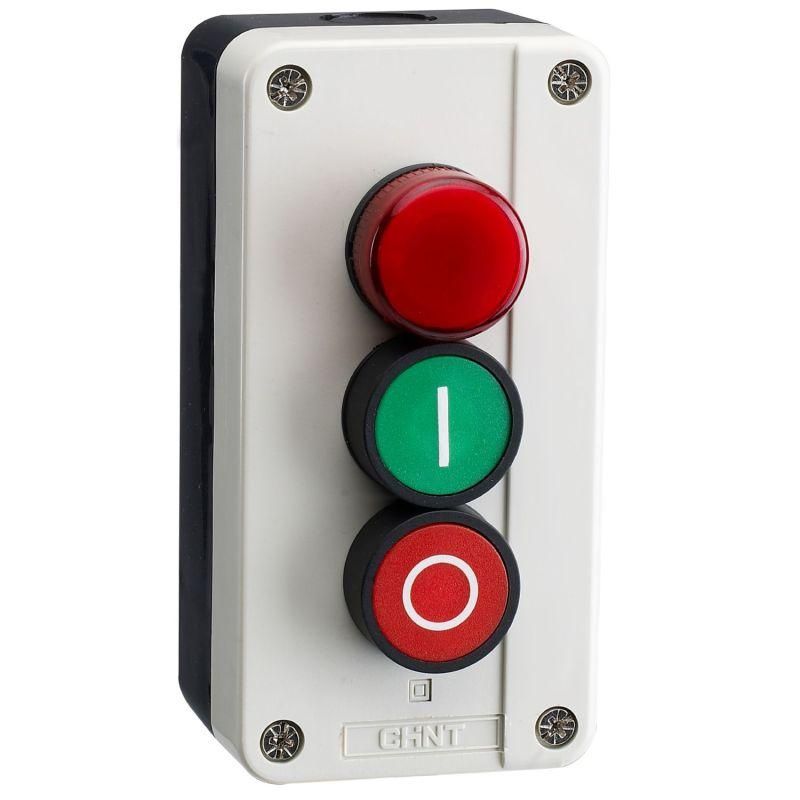

Кнопочный пост NP2-B363, 3 кнопками 1НО+1НЗ (R) | 575580 CHINT

Кнопочный пост 3 кнопками 1НО+1НЗ (R) NP2-B363 от бренда CHINT - это компактный коммутационный элемент с двумя физическими кнопками и одним индикатором, предназначенный для управления оборудованием в условиях сухих помещений. Артикул 575580 соответствует серийному решению NP2, рассчитанному на надёжную работу в системах автоматизации.

Назначение и область применения

Кнопочный пост NP2-B363 используется для ручного управления электрическими цепями: запуск, остановка, аварийная остановка оборудования. Подходит для установки на пультах управления станков, конвейеров, насосных станций и других промышленных устройств. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, он позволяет реализовать базовые логические схемы управления - например, «пуск/стоп» с возможностью сигнализации через индикатор.

Технические характеристики

• Количество кнопок: 2 (обе - нажимные, без фиксации)
• Количество постов: 3 (физически три отдельных модуля в одном корпусе, но активируются только две кнопки)
• Контакты: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Индикация: 1 светодиодный индикатор (не указан тип питания - требуется внешнее подключение)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: пластик (нет металлических деталей)
• Переключатели, грибовидные кнопки, ключевые выключатели: отсутствуют

Совместимость и монтаж

Кнопочный пост NP2-B363 устанавливается в шкафы управления или на панели с толщиной до 6 мм. Крепление осуществляется через стандартные отверстия под болты M4. Для подключения проводов используются зажимы сечением до 2,5 мм2. Индикатор требует отдельного источника питания - он не питается от управляющей цепи. Убедитесь, что посадочное отверстие в панели соответствует габаритам корпуса - внешний диаметр постов серии NP2 составляет около 22 мм.

Безопасность и стандарты

Производитель CHINT соблюдает требования международных стандартов IEC 60947-5-1 для кнопочных аппаратов. Однако из-за степени защиты IP40 устройство не допускается к использованию во влажной среде, на улице или в местах с риском попадания жидкости. Не предназначен для взрывоопасных зон.

Преимущества

• Удобная компоновка: три поста в одном корпусе позволяют размещать кнопки и индикатор рядом, экономя место
• Чёткая механическая реакция: кнопки имеют четкий ход и возврат, подходят для частого использования
• Простота замены: совместим со стандартными креплениями и контактами серии NP2
• Цена ниже аналогичных решений с IP65 - оптимальный вариант для внутреннего монтажа

Ограничения применения

• Не использовать в помещениях с высокой влажностью, мытьём или брызгами - IP40 недостаточно
• Индикатор не имеет встроенного источника питания - нужен внешний источник 12–24 В постоянного тока
• Нет функции блокировки или фиксации - нельзя применить как аварийный выключатель с ключом
• Один индикатор обслуживает всю группу - невозможно индивидуальная индикация каждой кнопки

Примеры использования

• Пульт управления конвейером: одна кнопка - «пуск» (НО), вторая - «стоп» (НЗ), индикатор горит при работе
• Ручной режим станка: кнопка «вкл./выкл.» + индикатор состояния
• Аварийная остановка в закрытом щите: сочетание с реле времени и сигнализацией

Практические советы

• При монтаже используйте кабель с жилами 0,75–2,5 мм2 - большие сечения не войдут в зажимы
• Подключайте индикатор параллельно нагрузке, чтобы он показывал состояние работы устройства
• Не путайте количество постов (3) с количеством кнопок (2): третий пост - свободный, можно использовать под будущую доработку
• Для защиты от пыли в цехах рекомендуется дополнительно установить прозрачные крышки или экраны
• Артикул 575580 - часть серии NP2; другие модели этой серии (например, NP2-B361) отличаются числом контактов - проверьте соответствие перед заказом
