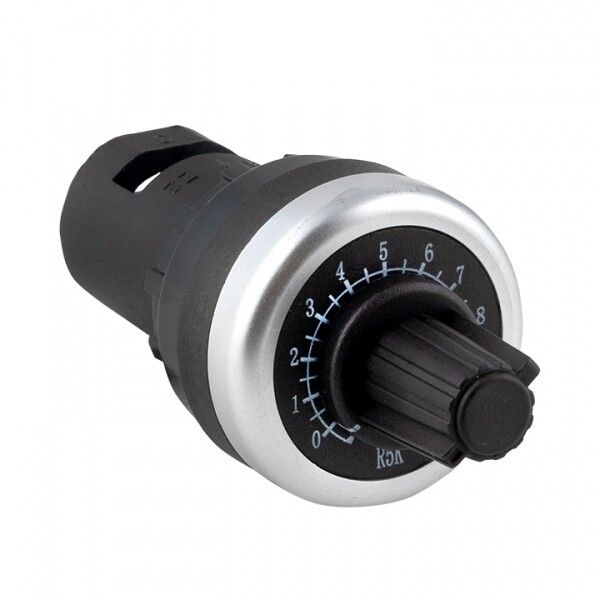

Потенциометр PROxima 5 кОм, 0-5 оборотов, IP65 EKF PT22-05K

Потенциометр 5 кОм EKF серии PROxima (арт. pt22-05k) - это устройство для точной настройки уровня напряжения в цепях постоянного или переменного тока, предназначенное для установки на панели управления. Его используют там, где требуется плавная регулировка сигнала или яркости, например, в системах автоматизации, тестовом оборудовании или бытовой технике.

Назначение и область применения

Потенциометр 5 кОм служит для изменения выходного напряжения в пределах от 0 до 220 В за счёт перераспределения сопротивления. Он работает как переменный резистор с трёхклеммным подключением: вход, выход и земля. Подходит для задач, где важна плавная регулировка - например, управление скоростью двигателя, настройка громкости, контроль освещённости или калибровка измерительных приборов.

Технические характеристики

• Номинальное сопротивление: 5000 Ом (5 кОм)
• Рабочее напряжение: до 220 В
• Максимальная рассеиваемая мощность: 2 Вт
• Диапазон регулировки: 0–5 оборотов ручки
• Степень защиты: IP65 - полностью герметичен от пыли и устойчив к струям воды
• Способ монтажа: врезной или на лицевую панель
• Диаметр отверстия для установки: 22 мм
• Тип подключения: винтовые клеммы

Совместимость и монтаж

Потенциометр 5 кОм EKF pt22-05k устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с тыльной стороны панели. Клеммы позволяют подключить провода сечением до 2,5 мм2. Монтаж возможен как на металлических, так и на пластиковых панелях. Убедитесь, что глубина корпуса соответствует толщине панели - при слишком толстых поверхностях может потребоваться удлинительная шайба.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP65 обеспечивает надёжную работу в условиях повышенной запылённости и влажности - например, на производстве, в мастерских или на открытых площадках. Напряжение 220 В позволяет использовать потенциометр 5 кОм в сетях переменного тока без дополнительных преобразователей.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Устойчивость к внешним воздействиям - IP65 снижает риск отказа в сложных условиях
• Плавная регулировка за 5 оборотов - удобно для точной настройки
• Винтовое подключение исключает необходимость пайки и упрощает замену

Ограничения применения

• Не предназначен для работы с токами выше 400 мА - превышение мощности 2 Вт вызывает перегрев и повреждение элементов
• Не рекомендуется для частых циклов включения/выключения - высокий износ контактов при импульсных нагрузках
• Не подходит для цифровых систем без аналогового интерфейса - требует пассивной цепи с источником напряжения

Примеры использования

• Регулировка яркости светодиодных лент в пультах управления
• Настройка скорости вращения маломощных двигателей в станках ЧПУ
• Калибровка аналоговых датчиков температуры или давления
• Панели управления в промышленных контроллерах EKF PROxima

Практические советы

• Перед установкой проверьте, чтобы сопротивление цепи было выше 5 кОм - иначе потенциометр будет перегружаться
• При использовании в цепях переменного тока учитывайте, что максимальное напряжение - 220 В RMS
• Закручивайте винты клемм равномерно - перетягивание может повредить контактные планки
• Для длительной службы избегайте попадания масел, химических растворителей и агрессивных паров на поверхность ручки
• Если нужна более точная настройка - выбирайте модели с большим числом оборотов; здесь 5 оборотов обеспечивают хороший баланс между чувствительностью и удобством
