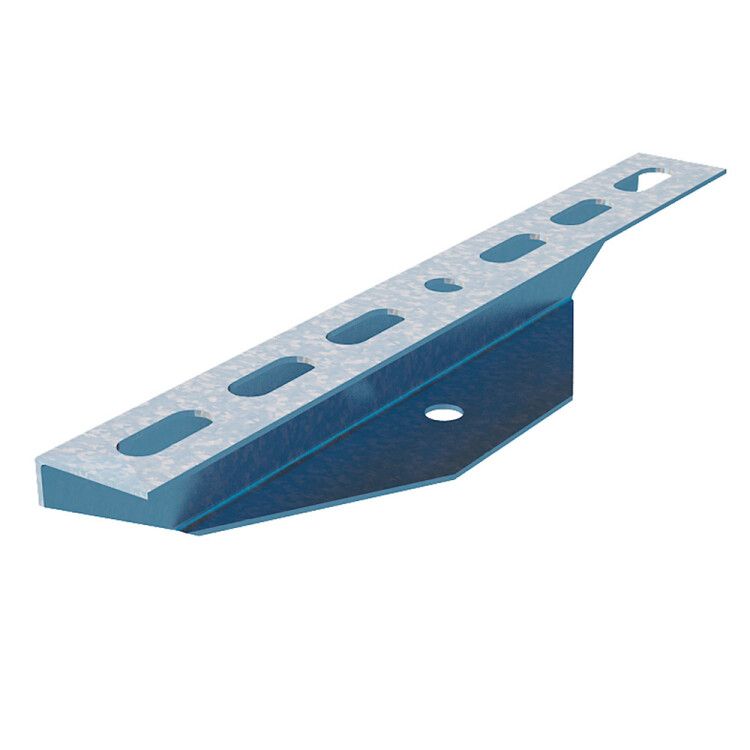

Траверса для шпильки 100 | TSM100 КМ-профиль LO1125

Траверса для шпильки 100 мм КМ-профиль, L100 - это элемент крепления для металлических лотков, обеспечивающий надёжную фиксацию кабельной трассы к потолочным или стеновым конструкциям через шпильку. Изделие изготовлено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям для внутреннего монтажа в помещениях. Артикулы lo1125 и tsm100 обозначают одну и ту же модель.

Назначение и область применения

Траверса для шпильки 100 мм КМ-профиль, L100 используется для подвеса металлических кабельных лотков шириной 50–100 мм. Применяется там, где требуется прочное и долговечное крепление трассы к несущим поверхностям - например, к перекрытиям, балкам или несущим стенам. Подходит для монтажа в жилых, офисных, промышленных зданиях, на объектах энергетики, транспорта и связи. Условия эксплуатации - внутри помещений, в сухих или слегка влажных средах, без постоянного воздействия воды, химических паров или агрессивных веществ.

Технические характеристики

• Длина: 100 мм
• Ширина лотка, совместимая: 50–100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Покрытие: цинковое, гальваническое, равномерное
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях нормальной влажности
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение времени, необходимого для обеспечения целостности кабельной системы

Совместимость и монтаж

Траверса для шпильки 100 мм КМ-профиль, L100 предназначена для установки с помощью шпильки М8 или М10 (диаметр резьбы зависит от нагрузки и типа крепления). Отверстия в траверсе рассчитаны под стандартный шаг крепления. Для монтажа необходимо:

• Закрепить шпильку в несущую конструкцию (бетон, металл, дерево) с использованием анкеров или закладных деталей;
• Надеть траверсу на шпильку и зафиксировать гайкой с шайбой;
• Установить металлический лоток на траверсу - он должен плотно опираться по всей ширине, без перекосов.

Рекомендуется использовать гайки с пластиковыми или резиновыми прокладками для снижения вибраций и защиты покрытия от повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждает возможность сохранения функциональности при возгорании - важно для систем, обеспечивающих питание аварийного освещения, сигнализации и других жизненно важных сетей. Цинковое покрытие соответствует требованиям к антикоррозийной защите для внутренних installations.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали;
• Защита от коррозии - цинковое покрытие по методу Сендзимира обеспечивает длительный срок службы даже при колебаниях влажности;
• Готовая форма - не требует подрезки или доработки при стандартном монтаже;
• Совместимость со всеми типами лотков шириной 50–100 мм от производителей, использующих унифицированные крепёжные решения;
• Не требует специальных инструментов для установки - достаточно гаечного ключа.

Ограничения применения

• Не предназначен для наружного монтажа - не выдерживает постоянного воздействия дождя, снега, ультрафиолета;
• Не рекомендуется применять в агрессивных средах: химические производства, морские порты, кислотные цеха - цинк может разрушаться;
• Не следует использовать при температурах выше +60 C - возможна потеря адгезии цинкового слоя;
• Не подходит для крепления лотков шириной более 100 мм - риск деформации и провисания.

Примеры использования

• Подвес лотков с силовыми кабелями в административном здании;
• Фиксация кабельных трасс на технологическом этаже серверной;
• Монтаж лотков в распределительных щитовых и кабельных каналах промышленных цехов;
• Установка в учебных заведениях, больницах, торговых комплексах - где нужна безопасная и эстетичная прокладка коммуникаций.

Практические советы

• Перед монтажом проверьте, что диаметр шпильки соответствует отверстию в траверсе - обычно это M8/M10; не используйте слишком тонкие или толстые шпильки.
• При длинных участках трассы (более 3 метров) увеличьте количество точек крепления - интервал между траверсами не должен превышать 1,5–2 м.
• Если лоток будет нагреваться (например, рядом с оборудованием), убедитесь, что температура окружающей среды остаётся ниже +60 C.
• При необходимости можно комбинировать эту траверсу с другими элементами серии КМ-профиль - кронштейнами, угловыми переходниками, заглушками.
• Артикулы lo1125 и tsm100 - это один и тот же продукт. Обращайте внимание на наличие обоих номеров при заказе - они могут отличаться в каталогах разных поставщиков.
