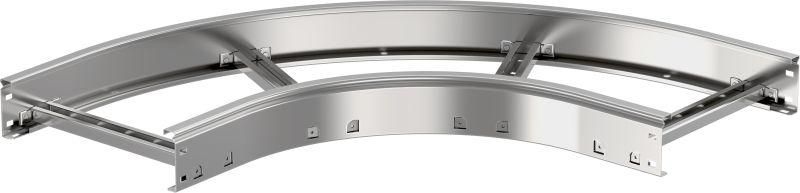

Поворот лестничный LESTA 90град 80х500мм R300 | CPG04-4-90-080-500 IEK

Поворот лестничный 90 градусов 80х500мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей на 90° в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Подходит для прокладки силовых и слаботочных сетей в промышленных помещениях, на объектах с высокой нагрузкой.

Назначение и область применения

Поворот лестничный 90 градусов 80х500мм R300 используется для плавного перехода кабельной трассы между двумя параллельными участками, расположенными перпендикулярно друг другу. Применяется в системах кабельных лотков там, где требуется сохранить целостность проводов и избежать острых углов, которые могут повредить изоляцию. Особенно эффективен в условиях ограниченного пространства - например, рядом с оборудованием, в машинных залах, на элеваторах, в цехах с конвейерными линиями.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Высота: 80 мм - соответствует стандартной глубине лотков серии LESTA
• Ширина: 500 мм - позволяет прокладывать до 15–20 кабелей среднего сечения (зависит от типа и диаметра)
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (ГОСТ 14918-2020)
• Покрытие: цинк толщиной более 10 мкм - устойчиво к коррозии даже во влажной среде
• Исполнение: с интегрированным соединителем - не требует дополнительных крепёжных элементов при стыковке с прямыми участками
• Перфорация: боковые стенки и основание perforated - обеспечивают естественную вентиляцию и удобство фиксации кабелей хомутиками
• Усиленное исполнение: да - увеличенная жёсткость конструкции выдерживает механические нагрузки при монтаже и эксплуатации
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Цвет: серый - совпадает с цветовой гаммой всей серии LESTA

Совместимость и монтаж

Поворот лестничный 90 градусов 80х500мм R300 совместим с другими элементами кабельной трассы серии LESTA того же класса (высота 80 мм). Интегрированный соединитель позволяет легко защёлкнуть его с прямыми лотками без болтов - достаточно совместить замки и плотно прижать. Монтаж выполняется на несущую конструкцию с помощью кронштейнов или шпилек через перфорацию в основании. Учитывайте посадочные размеры: внутренний радиус 300 мм требует свободного пространства минимум 300 мм от стены или препятствия для правильной установки.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-2020 (оцинкованная сталь) и соответствует требованиям безопасности для кабельных систем в промышленных зонах. Перфорированные стенки снижают риск перегрева кабелей. Наличие усиленного исполнения гарантирует устойчивость к деформации при случайном воздействии (например, при обслуживании оборудования).

Преимущества

• Не требует дополнительных креплений благодаря интегрированному соединителю - экономит время монтажа
• Оцинковка по методу Сендзимира обеспечивает долговечность даже в агрессивной среде (влажность, температурные колебания)
• Перфорация в основании и боках упрощает крепление кабелей и позволяет использовать кабельные стяжки
• Радиус 300 мм соответствует нормам для большинства типов кабелей - исключает повреждение изоляции
• Серый цвет и унифицированный дизайн гармонируют с другими элементами серии LESTA - формирует аккуратную трассу

Ограничения применения

• Не предназначен для наружной установки - отсутствует IP-защита, возможна коррозия при постоянном контакте с осадками
• Не рекомендуется для кабелей с внешним диаметром более 30 мм - может возникнуть трудность с протяжкой
• Не подходит для вертикальных поворотов - предназначен только для горизонтальных изменений направления
• Запрещено применять в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Прокладка кабелей питания от распределительного щита к станкам, расположенным под прямым углом
• Обход технологических трубопроводов в цехах с плотной компоновкой оборудования
• Формирование маршрута для сигнализационных и управляющих кабелей в автоматизированных линиях
• Создание ответвлений в многоканальных трассах на складских комплексах и логистических терминалах

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (300 мм) минимально допустимому радиусу изгиба ваших кабелей - указывается в паспорте изделия
• При использовании в местах с частым доступом (обслуживание) дополнительно закрепите поворот антивандальными креплениями
• Для больших объемов кабелей используйте поворот вместе с промежуточными опорами - нагрузка на соединители возрастает
• При необходимости можно комбинировать несколько поворотов - но не менее чем через 1 метр прямого участка, чтобы избежать перегрузки
• Артикул cpg04-4-90-080-500 - всегда сверяйте его с заказом: другие модели серии LESTA имеют аналогичные названия, но отличаются по ширине или радиусу
