Поворот на 45 град. 100х100 | CLP3P-100-100 IEK

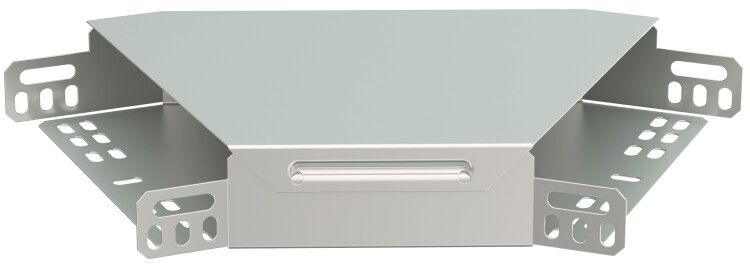

Поворот 45 градусов 100х100 от IEK (ИЭК), артикул clp3p-100-100, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Этот элемент серии ESCA выполнен из оцинкованной стали и оснащён интегрированным соединителем и крышкой, что упрощает сборку и обеспечивает долгий срок службы.

Назначение и область применения

Поворот 45 градусов 100х100 используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий и на открытых площадках - например, на производствах, в торговых центрах, на транспортных терминалах и в энергообъектах. Подходит для использования в составе металлических лотков серии ESCA от IEK.

Технические характеристики

• Угол поворота: 45 градусов
• Форма: секция угловая горизонтальная
• Высота и ширина прохода: 100 × 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Внутренний радиус изгиба: 300 мм
• Покрытие: цинк 10–20 мкм, защищает от коррозии
• Цвет: серый
• Тип крепления: болтовое - совместимо с другими элементами лотковой системы
• Наличие крышки: да, съемная, фиксируется на месте
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие стандарту: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 100х100 совместим с другими элементами лотковой системы ESCA от IEK того же размера (100×100 мм). Монтаж выполняется с помощью болтового соединения - требуется предварительно просверленные отверстия на смежных участках лотка. Интегрированный соединитель позволяет легко состыковать поворот с прямыми секциями без дополнительных деталей. Крышка устанавливается после прокладки кабелей и фиксируется на замках или болтах - зависит от модели лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - норматива для металлических кабельных лотков. Цинкование по методу Сендзимира обеспечивает равномерное покрытие и высокую адгезию, снижая риск коррозии даже в условиях повышенной влажности. Температурный диапазон от –60 до +60 C позволяет использовать поворот в холодных регионах и в помещениях с экстремальным микроклиматом.

Преимущества

• Оцинкованная сталь с защитным слоем 10–20 мкм - устойчивость к ржавчине без дополнительной защиты
• Интегрированный соединитель исключает необходимость в отдельных муфтах или переходниках
• Съемная крышка упрощает обслуживание и контроль состояния кабелей
• Жесткая конструкция с внутренним радиусом 300 мм минимизирует перегиб кабелей при прокладке
• Серый цвет не требует окраски и хорошо сочетается с большинством систем лотков

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальных трассах
• Подходит только для лотков шириной и высотой 100 мм; несовместима с другими размерами
• Не рекомендуется для использования в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей)
• При установке необходимо соблюдать минимальный радиус изгиба - превышение нагрузки на кабели внутри может вызвать повреждение изоляции

Примеры использования

• Переход трассы вокруг колонны в производственном цехе
• Обход препятствий на технологической линии (конвейеры, трубопроводы)
• Смена направления кабельной трассы в распределительном щите
• Прокладка кабелей в холодильных камерах или на открытых эстакадах

Практические советы

• Перед монтажом проверьте соответствие размеров поворота 100×100 мм другим элементам системы - особенно если используются лотки сторонних производителей
• При использовании в сыром помещении дополнительно герметизируйте стыки силиконовым герметиком - хотя цинкование надежно, избыток воды может попасть через зазоры
• Не затягивайте болты слишком сильно - это может деформировать тонкостенную сталь (1 мм)
• При прокладке многожильных кабелей убедитесь, что их внешний диаметр не превышает 70% свободного сечения лотка - иначе возникнет перегрев
• Артикул clp3p-100-100 можно заказывать в комплекте с прямыми секциями и крышками - так вы сэкономите время на сборке
