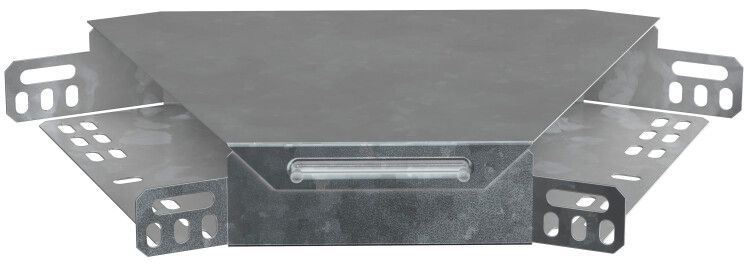

Поворот на 45град. 50х400 горячеоцинкованный - CLP3P-050-400-M-HDZ IEK

Поворот 45 градусов 50x400мм оцинкованный IEK (ИЭК) артикул clp3p-050-400-m-hdz предназначен для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным защитным слоем и оснащено интегрированным соединителем и крышкой - обеспечивает надёжную прокладку кабелей в промышленных условиях.

Назначение и область применения

Поворот 45 градусов 50x400мм оцинкованный используется для плавного изменения направления кабельной трассы в системах кабельных лотков. Применяется там, где требуется сохранить целостность трассы при изменении угла - например, вокруг колонн, перегородок, оборудования или при переходе между уровнями. Подходит для прокладки силовых, контрольных и слаботочных кабелей в помещениях и на открытых площадках.

Технические характеристики

• Угол поворота: 45° - позволяет сделать плавный изгиб трассы без резких перегибов кабелей
• Размеры: высота 50 мм, ширина 400 мм - соответствует стандартному профилю лотков IEK ESCA
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых стыков
• Тип крепления: болтовое - крепится к основному лотку через предварительно подготовленные отверстия
• Наличие крышки: да - обеспечивает защиту кабелей от внешних воздействий и упрощает обслуживание
• Цвет: серый - совпадает с цветовой гаммой всей серии ESCA
• Срок службы: до 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот 45 градусов 50x400мм оцинкованный IEK (ИЭК) артикул clp3p-050-400-m-hdz совместим с лотками серии ESCA того же размера (50×400 мм). Монтаж выполняется с помощью болтов, которые затягиваются через предварительно просверленные отверстия в соединителе. Крышка крепится на защёлки - её можно легко снять для проверки или замены кабелей. Убедитесь, что толщина стенки основного лотка соответствует 50 мм - иначе возможны зазоры или неплотное соединение.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и коррозионной стойкости кабельных лотков. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск возникновения блуждающих токов. Наличие крышки дополнительно защищает от попадания посторонних предметов и влаги.

Преимущества

• Интегрированный соединитель - экономит время монтажа, не требует дополнительных деталей
• Горячее цинкование - значительно увеличивает срок службы в сравнении с холодным цинком или краской
• Крышка в комплекте - не нужно докупать отдельно, снижает стоимость установки
• Совместимость с серией ESCA - гарантирует точное совмещение по ширине и высоте
• Устойчивость к механическим нагрузкам - выдерживает давление от кабелей и легкий вес оборудования

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрацией выше нормы
• Не подходит для прокладки кабелей с минимальным радиусом изгиба менее 10D - необходимо проверять спецификации кабеля перед использованием
• Запрещён монтаж в условиях температур ниже -40C - материал теряет пластичность

Примеры использования

• Обход колонн в производственных цехах
• Переход кабельной трассы вдоль технологических трубопроводов
• Подключение кабелей к пультам управления, расположенным под углом
• Прокладка в лестничных клетках, где требуется изменение направления трассы
• Системы автоматизации на пищевых и химических производствах - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна точно соответствовать 400 мм, иначе кабели будут задевать кромки
• При сборке используйте болты класса прочности 8.8 - они обеспечивают достаточное усилие затяжки без деформации
• Не перегружайте поворот более чем на 80% от максимальной допустимой нагрузки - это продлит срок службы соединителей
• При работе в сырых помещениях периодически проверяйте состояние крышки - убедитесь, что защёлки не заржавели
• Для удобства обслуживания оставляйте свободный доступ к болтовому соединению - не закрывайте его другими элементами системы
