Поворот на 45 град. вертикальный внешний 50х200 | CLP3N-050-200 IEK

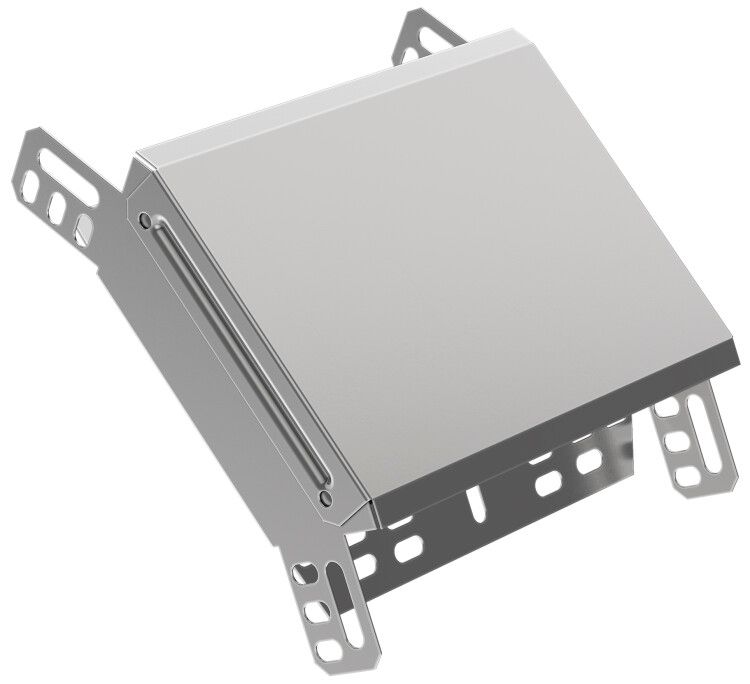

Поворот вертикальный внешний 45 градусов 50x200мм от IEK (ИЭК), артикул clp3n-050-200, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надежную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями серии ESCA.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 50x200мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков там, где требуется изменить направление прокладки без резких изгибов - например, при проходе через перекрытия, этажи, технологические ниши или вокруг препятствий.

Подходит для промышленных объектов: заводы, энергообъекты, транспортные узлы, серверные помещения. Особенно эффективен в сочетании с прямыми и угловыми лотками серии ESCA.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без защемления кабелей
• Высота: 50 мм - соответствует стандартным высотам лотков серии ESCA
• Ширина: 200 мм - позволяет прокладывать значительное количество кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Внутренний радиус: 300 мм - минимизирует риск повреждения изоляции кабелей при прокладке
• Покрытие: серое, оцинкованное - не требует окраски, сохраняет вид при длительном использовании
• Температурный диапазон: от –60C до +60C - работает в суровых климатических условиях, включая холодильники и открытые площадки
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 50x200мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (высота 50 мм, ширина 200 мм). Крепится болтовым способом к смежным прямым участкам или другим угловым элементам. Интегрированный соединитель исключает необходимость в дополнительных деталях - достаточно выровнять поверхности и затянуть болты.

При монтаже важно проверить совпадение внутреннего радиуса (300 мм) с минимально допустимым радиусом изгиба используемых кабелей - особенно для силовых и контрольных кабелей с жесткой изоляцией.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие по методу Сендзимира гарантирует электроизоляцию и снижает риск возникновения коррозионных процессов даже в агрессивных средах. Наличие крышки дополнительно защищает кабели от механических воздействий и случайного доступа.

Преимущества

• Простота установки благодаря интегрированному соединителю - меньше деталей, быстрее сборка
• Высокая коррозионная стойкость - срок службы до 20 лет без замены
• Сохранение целостности кабелей за счет большого внутреннего радиуса (300 мм)
• Закрытая конструкция с крышкой - безопасность и чистота трассы
• Стандартные размеры - легко комбинируется с другими элементами серии ESCA

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - должна применяться только как переходный элемент между лотками
• Не рекомендуется для прокладки кабелей с минимальным радиусом изгиба менее 300 мм - возможны повреждения изоляции
• Не подходит для взрывоопасных зон - отсутствует взрывозащита и IP-классификация выше базовой защиты от пыли/влаги
• Не следует использовать в местах постоянного контакта с химически активными жидкостями - хотя оцинковка устойчива, она не является химической защитой

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном производственном корпусе
• Обход колонн или трубопроводов в машинных залах
• Прокладка кабелей в технических коридорах с ограниченным пространством
• Системы автоматизации на заводах, где необходимо менять направление трассы под углом

Практические советы

• Перед монтажом проверьте, что все кабели, проходящие через поворот, имеют допустимый радиус изгиба ≥300 мм
• При закручивании болтов не переусердствуйте - оцинкованная сталь толщиной 1 мм может деформироваться
• Крышку лучше устанавливать после прокладки всех кабелей - так удобнее контролировать заполнение лотка
• Для длинных трасс с несколькими поворотами рекомендуется использовать один тип изделий (серия ESCA) - это упрощает обслуживание и замену
• При работе в сыром помещении или на улице периодически осматривайте места соединений - даже оцинкованная сталь нуждается в профилактике при повышенной влажности
