Поворот на 45 град. вертикальный внешний 50х600 | CLP3N-050-600 IEK

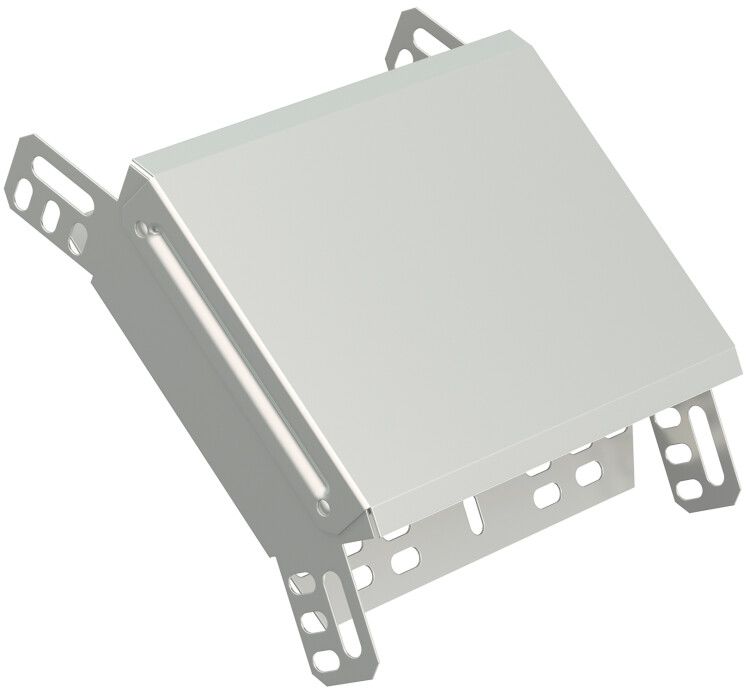

Поворот вертикальный внешний 45 градусов 50x600 мм от IEK (ИЭК), артикул clp3n-050-600, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено крышкой, что обеспечивает надежную защиту проводов в промышленных условиях.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 50x600 мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с высокой механической нагрузкой и необходимостью защиты кабелей от внешних воздействий.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая риск повреждения изоляции кабелей;
• Высота: 50 мм - соответствует стандартной высоте лотков серии ESCA;
• Ширина: 600 мм - совместим с лотками шириной до 600 мм;
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при сохранении легкости;
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Внутренний радиус: 300 мм - гарантирует безопасный изгиб кабелей без перегибов;
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев;
• Наличие крышки: да - защищает кабели от пыли, влаги и механических повреждений;
• Цвет: серый - унифицирован с другими элементами системы ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 50x600 мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты. Крепление болтовое - фиксируется через предварительно подготовленные отверстия на боковых стенках к смежным секциям лотка. Для монтажа требуется доступ к внутренней части трассы; рекомендуется использовать болты M6 или M8 с шайбами. Установка возможна как на стенах, так и на потолках с применением кронштейнов. Интегрированный соединитель исключает необходимость в дополнительных переходниках.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и коррозионной стойкости кабельных лотков. Горячее цинкование по методу Сендзимира обеспечивает электроизоляционные свойства и защиту от химических агрессивных сред. Наличие крышки снижает риск случайного контакта с кабелями, что важно для соблюдения требований безопасности на производстве.

Преимущества

• Одинаковая толщина стенок (1 мм) и единый профиль обеспечивают равномерную нагрузку на всю трассу;
• Интегрированный соединитель ускоряет сборку и минимизирует количество деталей;
• Оцинкованное покрытие устойчиво к влажности, перепадам температур и агрессивным средам;
• Крышка легко снимается и фиксируется без инструментов - удобство обслуживания;
• Серый цвет и унифицированный дизайн позволяют сочетать с другими элементами серии ESCA без визуального дисбаланса.

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя есть защита от влаги, IP-класс не указан и не гарантирован;
• Рекомендуется избегать установки в местах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты;
• Подходит только для кабелей с минимальным радиусом изгиба ≤300 мм - более жесткие кабели могут повредиться;
• Не применяется в качестве основного несущего элемента - только как вспомогательная секция в составе полноценной трассы.

Примеры использования

• Переход кабельной трассы от потолка к стене в цехе с конвейерной линией;
• Обход препятствий (колонн, трубопроводов) в распределительном щите;
• Прокладка кабелей в многоэтажных зданиях при вертикальной маршрутизации;
• Системы автоматизации на заводах, где требуется гибкая и долговечная трассировка.

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 300 мм не был нарушен - это особенно важно для кабелей с толстой изоляцией;
• Используйте антивибрационные прокладки под болты, если трасса расположена рядом с вибрирующим оборудованием;
• При необходимости замены или модификации трассы - крышка снимается одним движением, не нарушая целостность креплений;
• Для длинных участков трассы с несколькими поворотами - рассчитывайте суммарный угол и не допускайте более двух последовательных поворотов под 45° без прямых участков;
• Артикул clp3n-050-600 совпадает с другими элементами серии ESCA - заказывайте все компоненты одной партией для точного совпадения цвета и геометрии.
