Поворот на 45 град. вертикальный внешний 50х150 | CLP3N-050-150 IEK

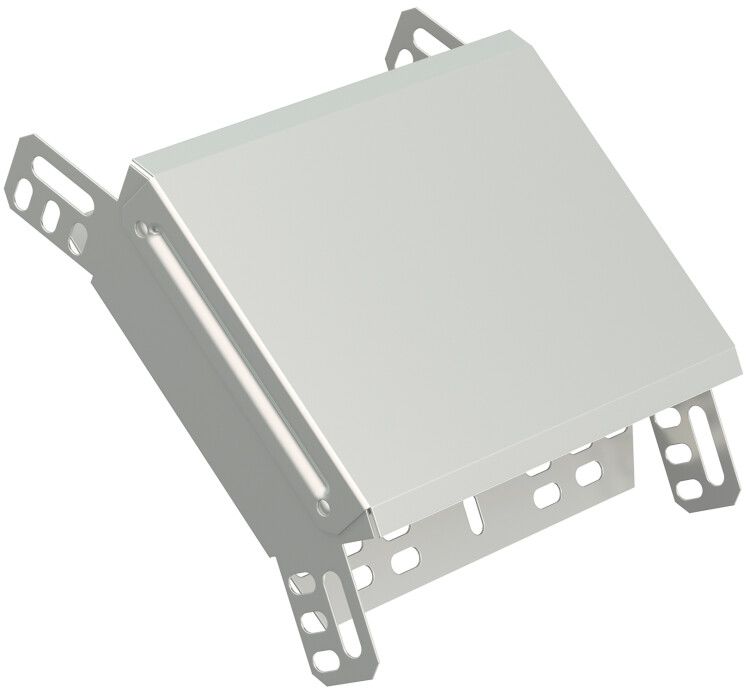

Поворот вертикальный внешний 45 градусов 50x150 от IEK (ИЭК), артикул clp3n-050-150, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями серии ESCA.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 50x150 используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков там, где требуется изменить направление прокладки без резких изгибов - например, при проходе через перекрытия, этажи, технологические ниши или вокруг препятствий.

Подходит для промышленных объектов: заводы, электростанции, транспортные узлы, логистические терминалы, системы автоматизации. Элемент особенно эффективен в сочетании с прямыми и угловыми лотками серии ESCA.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без защемления кабелей
• Высота: 50 мм - соответствует стандартным высотам лотков серии ESCA
• Ширина: 150 мм - позволяет прокладывать значительное количество кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузках
• Внутренний радиус: 300 мм - минимизирует риск повреждения изоляции кабелей при прокладке
• Покрытие: серое оцинкованное - не требует окраски, сохраняет вид при эксплуатации
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Тип крепления: болтовое - надёжное крепление к основному лотку
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие ГОСТ 14918-80 - стандартизированная конструкция для совместимости

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 50x150 совместим со всеми лотками серии ESCA от IEK с аналогичной высотой 50 мм и шириной до 150 мм. Интегрированный соединитель позволяет закрепить элемент одним набором болтов к смежному прямому лотку - не нужны дополнительные детали.

Монтаж выполняется после установки основного лотка. Крепление осуществляется через отверстия в боковых стенках с использованием болтов М6 или М8 (не входят в комплект). Убедитесь, что внутренний радиус 300 мм не вызывает перегиб кабелей - минимальный допустимый радиус изгиба кабеля должен быть меньше 300 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - норматива для металлических кабельных лотков. Оцинкованное покрытие по методу Сендзимира гарантирует электроизоляцию и устойчивость к химическим воздействиям. Наличие крышки снижает риск поражения током при случайном контакте с проводниками внутри.

Преимущества

• Плавный угол 45° снижает усилие при протяжке кабелей
• Интегрированный соединитель экономит время монтажа
• Оцинкованная сталь устойчива к коррозии даже во влажных средах
• Крышка защищает кабели и упрощает обслуживание
• Совместимость с серией ESCA - единая система компонентов
• Долгий срок службы - 20 лет без замены

Ограничения применения

• Не предназначена для горизонтальных поворотов - используйте горизонтальные аналоги
• Не рекомендуется применять в местах с постоянным ударным воздействием - возможна деформация тонкой стенки 1 мм
• Не подходит для кабелей с минимальным радиусом изгиба более 300 мм - проверьте спецификацию кабеля перед монтажом
• Не использовать в агрессивных химических средах (например, кислоты, щелочи) - оцинковка не выдерживает длительного воздействия

Примеры использования

• Переход кабельной трассы с первого этажа на второй в жилом комплексе
• Обход колонн и трубопроводов в производственных цехах
• Прокладка силовых кабелей в распределительных пунктах с ограниченным пространством
• Системы автоматизации на заводах с плотной компоновкой оборудования

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты этого поворота другим элементам лотка - все должны быть из одной серии ESCA
• При прокладке большого числа кабелей учитывайте заполнение - не перегружайте внутреннее пространство, чтобы не нарушить радиус изгиба
• Закрывайте крышку сразу после укладки кабелей - это предотвратит попадание мусора и продлит срок службы
• При необходимости можно дополнительно герметизировать стыки силиконовым составом в помещениях с повышенной влажностью
• Артикул clp3n-050-150 - всегда заказывайте с запасом на случай потери или повреждения при транспортировке
