Поворот на 45 град. вертикальный внешний 50х50 | CLP3N-050-050 IEK

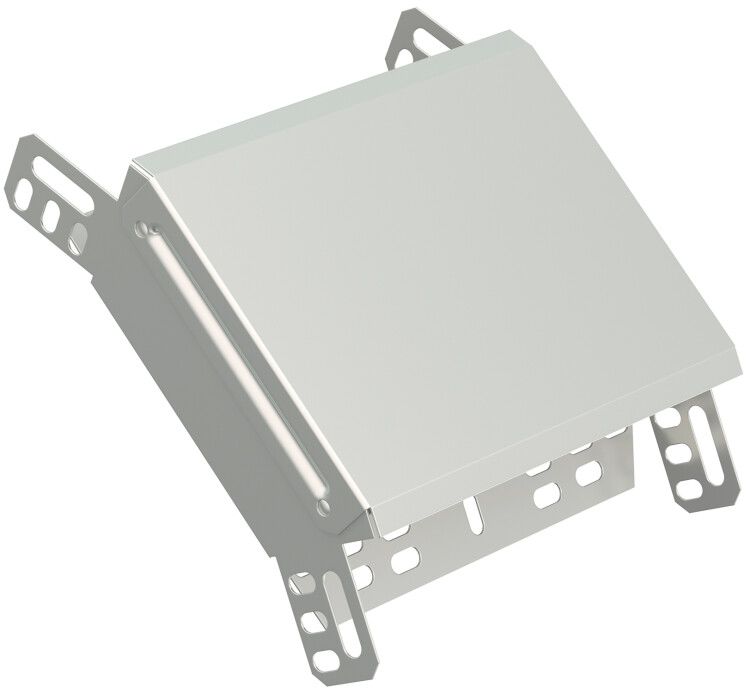

Поворот вертикальный внешний 45 градусов 50х50 от IEK (ИЭК), артикул clp3n-050-050, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали совместим с лотками серии ESCA и обеспечивает надежную прокладку кабелей в условиях экстремальных температур.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 50х50 используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков при прокладке силовых и управляющих кабелей в промышленных зонах, на объектах энергетики, транспорта и автоматизации. Подходит для установки внутри помещений и на открытых площадках.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели
• Размеры: 50×50 мм - соответствует стандартным лоткам серии ESCA, обеспечивает совместимость с другими элементами системы
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для жесткости при монтаже и эксплуатации
• Внутренний радиус: 300 мм - минимизирует риск повреждения изоляции кабелей при прокладке
• Покрытие: серое оцинкованное - не требует окраски, сохраняет эстетичный вид
• Диапазон рабочих температур: от –60C до +60C - работает в суровых климатических условиях, включая холодные регионы
• Срок службы: 20 лет - долговечность за счет высококачественного покрытия и прочной конструкции
• Крепление: болтовое - фиксируется к основному лотку с помощью стандартных болтов М6/М8
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 50х50 совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты 50×50 мм. Устанавливается на прямые участки трассы с помощью болтового крепления через предварительно подготовленные отверстия. Интегрированный соединитель обеспечивает герметичное и электрически непрерывное соединение с соседними элементами. Крышка крепится на защелках - легко открывается для обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, что гарантирует безопасность при использовании в промышленных сетях. Оцинкованное покрытие по методу Сендзимира обеспечивает электрохимическую стойкость и исключает образование ржавчины даже при повышенной влажности. Наличие крышки снижает риск поражения током при случайном контакте с проводниками.

Преимущества

• Высокая коррозионная стойкость благодаря цинкованию по методу Сендзимира
• Плавный изгиб с радиусом 300 мм - безопасен для чувствительных кабелей
• Закрытая конструкция с крышкой - защищает кабели от внешнего воздействия
• Простой болтовой монтаж - не требует сварки или специального оборудования
• Долгий срок службы - 20 лет без замены при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для использования в средах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей)
• Не рекомендуется применять в качестве опоры для тяжелых кабельных сборок без расчета нагрузки на крепления
• Подходит только для лотков 50×50 мм - несовместим с другими размерами (например, 100×50 или 50×25)
• Не является взрывозащитным устройством - не применяется во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в производственном цехе
• Обход препятствий (колонн, трубопроводов) на технологической линии с минимальным изменением направления
• Прокладка кабелей управления в холодильных камерах с температурой ниже –40C
• Монтаж в распределительных пунктах на открытых площадках с перепадами температур

Практические советы

• При монтаже проверьте совпадение внутреннего радиуса с допустимым радиусом изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте болты класса прочности 4.8 и выше; затягивайте равномерно, чтобы не деформировать корпус
• При установке в местах с высокой запыленностью - периодически проверяйте состояние крышки и уплотнителей
• Для удобства обслуживания - закрепите крышку с помощью дополнительных фиксаторов, если есть риск ее самопроизвольного открытия
• Поворот вертикальный внешний 45 градусов 50х50 от IEK можно комбинировать с прямыми секциями и другими угловыми элементами серии ESCA - система полностью унифицирована
