Поворот на 45 град. вертикальный внешний 80х150 | CLP3N-080-150 IEK

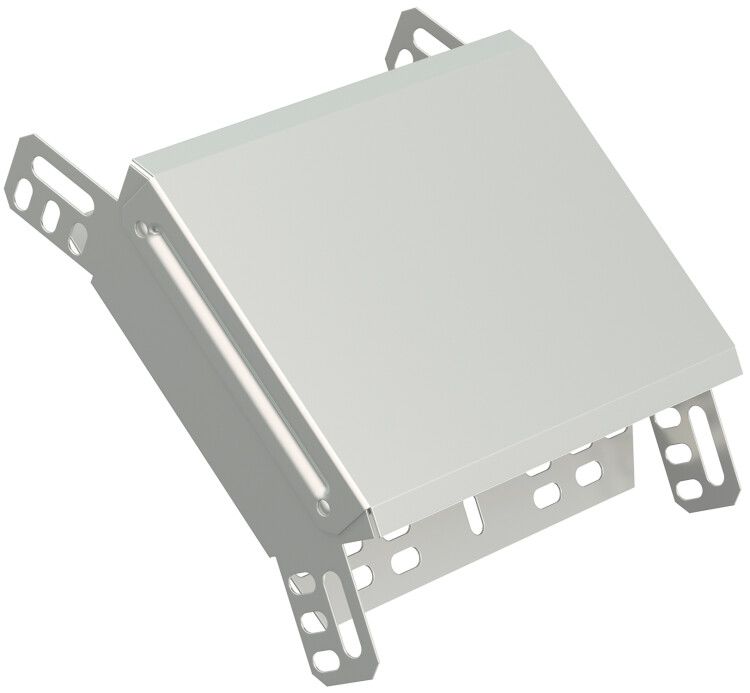

Поворот вертикальный внешний 45 градусов 80x150 мм от IEK (ИЭК), артикул clp3n-080-150, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями серии ESCA.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80x150 мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков там, где требуется изменить направление прокладки без резких изгибов - например, при проходе через перекрытия, этажи, технологические ниши или вокруг препятствий.

Подходит для промышленных объектов: заводы, энергообъекты, транспортные узлы, серверные помещения. Особенно эффективен в сочетании с прямыми и угловыми лотками серии ESCA.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без защемления кабелей
• Высота: 80 мм, ширина: 150 мм - соответствует стандартным размерам лотков серии ESCA
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузках
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Покрытие: серое, оцинкованное - не требует окраски, сохраняет вид при эксплуатации
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80x150 мм совместим с лотками серии ESCA от IEK того же размера (80×150 мм). Крепится болтовым способом к смежным прямым участкам и другим угловым элементам. Интегрированный соединитель исключает необходимость в дополнительных крепёжных деталях.

При монтаже важно выровнять ось поворота с остальной трассой - искажение положения может вызвать перегиб кабелей. Установка выполняется после сборки основной трассы. Крышка крепится поверх корпуса и фиксируется саморезами или защёлками (зависит от модели лотка).

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Материал и покрытие обеспечивают электроизоляцию и устойчивость к воздействию окружающей среды. Нет открытых токоведущих частей - безопасен при обслуживании.

Преимущества

• Оцинковка по методу Сендзимира - высокая коррозионная стойкость даже в агрессивных средах
• Интегрированный соединитель - снижает время установки и количество потерь герметичности
• Крышка в комплекте - упрощает закрытие трассы, не требует докупать отдельно
• Долгий срок службы - экономия на заменах и ремонтах
• Работает при экстремальных температурах - подходит для холодильных камер и жарких цехов

Ограничения применения

• Не предназначено для горизонтального поворота - используйте горизонтальные аналоги
• Не рекомендуется применять с кабелями, имеющими минимальный радиус изгиба более 300 мм - возможен перегиб
• Не является водонепроницаемым устройством - при необходимости защиты от воды следует использовать дополнительные уплотнители или герметики
• Не подходит для силовых кабелей свыше 10 кА при длительном режиме - проверяйте тепловую нагрузку согласно проекту

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном производственном здании
• Обход колонны или трубопровода в машинном зале с ограниченным пространством
• Прокладка сигнальных кабелей в автоматизированных линиях с вертикальными перемещениями
• Система управления в холодильном комплексе - благодаря широкому температурному диапазону

Практические советы

• При заказе убедитесь, что все элементы трассы - лотки, повороты, крышки - одного размера (80×150 мм) и серии ESCA
• Проверьте внутренний радиус 300 мм перед прокладкой кабелей с жесткими оболочками - особенно многожильных или с броней
• При монтаже в сыром помещении дополнительно обработайте болтовые соединения антикоррозийной смазкой
• Крышку лучше устанавливать сразу после прокладки кабелей - так легче контролировать целостность трассы
• Поворот вертикальный внешний 45 градусов 80x150 мм от IEK можно комбинировать с другими элементами ESCA - система модульная и унифицирована
