Поворот на 45 град. вертикальный внешний 80х100 | CLP3N-080-100 IEK

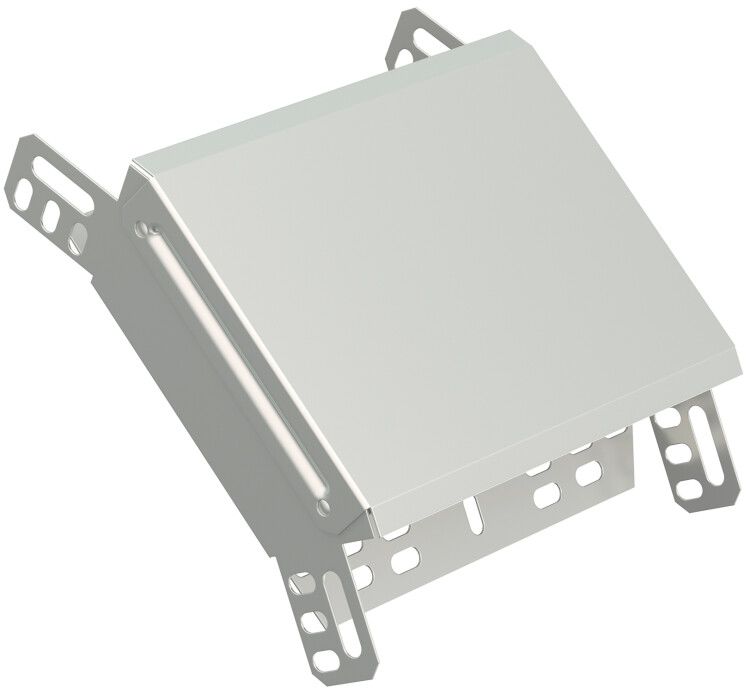

Поворот вертикальный внешний 45 градусов 80x100 от IEK (ИЭК), артикул clp3n-080-100, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями серии ESCA.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80x100 используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков там, где требуется изменить направление прокладки без резких изгибов - например, при проходе через перекрытия, этажи или вокруг препятствий. Подходит для промышленных объектов, энергообъектов, заводских цехов и распределительных пунктов.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без уплотнения кабелей
• Высота: 80 мм, ширина: 100 мм - соответствует стандартным размерам лотков серии ESCA
• Материал: сталь оцинкованная толщиной 1 мм - прочная, устойчивая к деформациям
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Внутренний радиус: 300 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фитингов
• Наличие крышки: да - защищает кабели от пыли, механических воздействий и случайного доступа
• Диапазон рабочих температур: от –60 до +60 C - работает в суровых климатических условиях
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Цвет: серый - стандартизирован для промышленных решений
• Соответствие ГОСТ 14918-80 - соблюдены требования к конструкции и материалам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80x100 совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (80×100 мм). Крепится болтовым способом к смежным прямым участкам и другим угловым элементам. Интегрированный соединитель исключает необходимость в дополнительных крепёжных деталях. Установка выполняется после выравнивания трассы - все элементы собираются в единую жесткую конструкцию. Для герметичности рекомендуется использовать уплотнители на стыках при повышенной влажности.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Горячее цинкование обеспечивает электроизоляционные свойства поверхности, снижает риск коррозии даже в агрессивных средах. Конструкция не содержит острых кромок, что минимизирует риск повреждения изоляции кабелей при прокладке. Работает в широком температурном диапазоне, безопасна для использования в взрывоопасных зонах при условии соблюдения требований к кабельным системам.

Преимущества

• Одинаковая толщина стенки (1 мм) по всей конструкции - равномерная нагрузка и долговечность
• Интегрированный соединитель - экономит время монтажа и снижает количество потенциальных точек отказа
• Крышка фиксируется плотно - предотвращает выпадение кабелей и попадание посторонних предметов
• Оцинковка по методу Сендзимира - лучшая защита от ржавчины среди аналогов
• Серый цвет - не требует окраски, легко сочетается с другими элементами системы

Ограничения применения

• Не предназначена для горизонтального поворота - используйте горизонтальные углы для таких задач
• Не следует применять в местах с постоянным механическим ударным воздействием - возможна деформация
• Подходит только для кабелей с внутренним радиусом изгиба ≤300 мм - проверьте тип кабеля перед установкой
• Не является водоупорным элементом - при высокой влажности или прямом контакте с водой требуется дополнительная герметизация

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном производственном корпусе
• Обход колонны или трубопровода в цехе с ограниченным пространством
• Прокладка силовых кабелей от распределительного щита к оборудованию на уровне выше пола
• Системы автоматизации на заводе с высокой запылённостью - благодаря крышке и оцинковке сохраняет целостность проводки

Практические советы

• При монтаже убедитесь, что внутренний радиус 300 мм не нарушает допустимые изгибы кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте болты класса прочности 4.8 и выше - гарантируют надёжное соединение при вибрациях
• Проверяйте соответствие размеров: 80×100 мм должны точно совпадать с соседними лотками - иначе возникнет люфт
• При работе в холодных регионах (до –60 C) не применяйте пластиковые уплотнители - они становятся хрупкими
• Артикул clp3n-080-100 можно заказать в комплекте с прямыми участками и другими углами серии ESCA - это ускоряет закупку и гарантирует совместимость
