Поворот на 45 гр. вертикальный внешний 100x200 - CLP3N-100-200 IEK

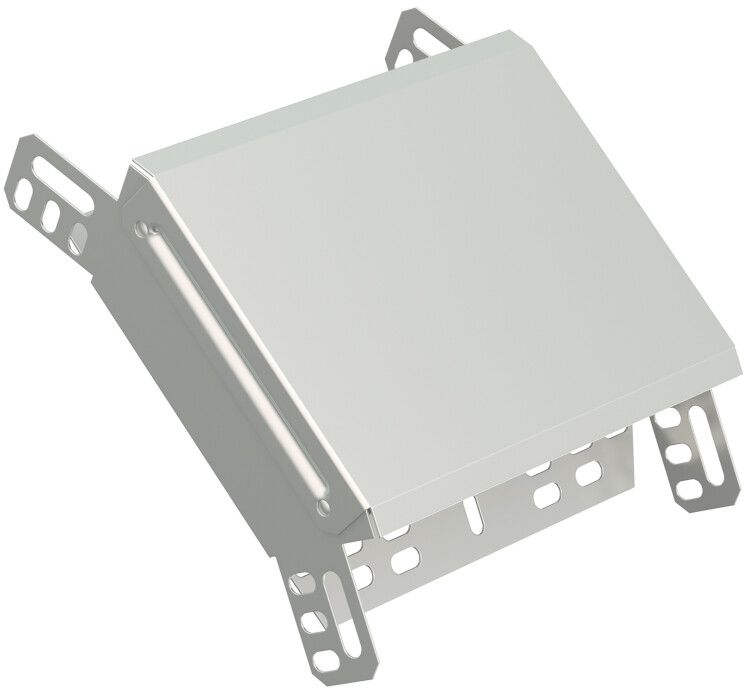

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x200 мм от IEK (ИЭК), артикул clp3n-100-200, предназначен для изменения направления кабельной трассы под углом 45° в вертикальной плоскости. Изделие выполнено из оцинкованной стали с интегрированным соединителем и крышкой, что обеспечивает надёжную сборку и защиту проводов в промышленных условиях.

Назначение и область применения

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x200 мм используется там, где необходимо изменить направление кабельной трассы с горизонтального на вертикальное или между этажами. Подходит для систем с металлическими лотками шириной 200 мм и высотой 100 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах и других местах с жесткими требованиями к защите кабелей.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода кабелей без перегибов
• Размеры: 100×200 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная, толщиной 0,8 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальными допустимыми радиусами изгиба
• Крышка: есть, фиксируется на шарнирах - обеспечивает доступ к кабелям и защиту от пыли и механических воздействий
• Тип крепления: болтовое - совместимо с другими элементами лотковой системы
• Диапазон рабочих температур: от –60 до +60 C - работает в суровых климатических условиях
• Цвет: серый - стандартизирован для промышленных решений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие российским стандартам на кабельные лотки

Совместимость и монтаж

Поворот для кабельного лотка вертикальный внешний 45 градусов 100x200 мм совместим с лотками серии ESCA от IEK и аналогичными изделиями по размерам 100×200 мм. Интегрированный соединитель позволяет легко стыковать его с прямыми участками без дополнительных деталей. Монтаж выполняется болтами через предварительно просверленные отверстия - требуется стандартный набор инструментов. Крышка крепится на шарнирах, её можно открывать без демонтажа всего узла. Убедитесь, что посадочные поверхности лотков выровнены по уровню перед установкой.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Горячее цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже в агрессивных средах. Отсутствие острых кромок и наличие крышки снижают риск травм при обслуживании. Температурный диапазон –60…+60 C позволяет использовать поворот в холодильных камерах, на открытых площадках и в помещениях с печным отоплением.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных фланцах - экономит время монтажа
• Крышка в комплекте - не требует докупать отдельно
• Оцинковка по методу Сендзимира - выше устойчивость к ржавчине, чем у обычного цинкования
• Чёткий внутренний радиус 300 мм - предотвращает повреждение изоляции кабелей при прокладке
• Серый цвет - не бросается в глаза, хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - только как аксессуар к лотку
• Не рекомендуется применять с лотками другого размера (например, 150×100 мм) - возможны зазоры и потеря герметичности
• При использовании в условиях постоянного контакта с химически активными жидкостями (кислоты, щелочи) срок службы может снизиться - проверьте совместимость покрытия с конкретной средой
• Запрещён монтаж в условиях повышенной взрывоопасности без дополнительной защиты

Примеры использования

• Переход кабелей с первого этажа на второй в многоэтажном производственном корпусе
• Обход колонн и трубопроводов в машинных залах тепловых электростанций
• Подключение оборудования на конвейерных линиях, где требуется вертикальный выход кабелей
• Прокладка силовых и сигнальных кабелей в холодильных комплексах с экстремально низкими температурами

Практические советы

• При заказе учитывайте, что поворот имеет внутренний радиус 300 мм - выбирайте кабели с минимальным радиусом изгиба ≤300 мм
• Перед монтажом проверьте, чтобы все лотки были одного типа и размера - смешивание моделей может вызвать перекос
• При необходимости замены крышки - она не продается отдельно; лучше закупить запасной поворот заранее
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места стыков - особенно после зимнего периода
• Артикул clp3n-100-200 - единственный вариант этого поворота в серии ESCA от IEK; другие бренды имеют отличные размеры и крепления
