Поворот на 45 градусов вертикальный внешний 80х100 горячеоцинкованный - CLP3N-080-100-M-HDZ IEK

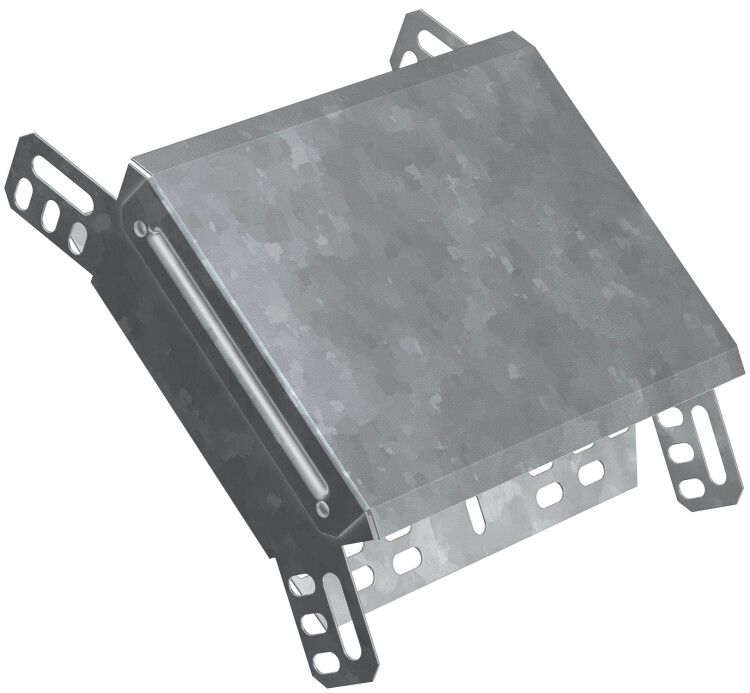

Поворот вертикальный внешний 45 градусов 80х100 горячеоцинкованный HDZ от IEK (ИЭК) - элемент кабельной трассы, предназначенный для изменения направления кабельного пути под углом 45° в вертикаальной плоскости. Артикул clp3n-080-100-m-hdz выполнен из оцинкованной стали с долговечным защитным слоем и оснащён интегрированным соединителем и крышкой, что упрощает сборку и обеспечивает надёжную герметичность.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80х100 горячеоцинкованный HDZ используется для плавного перехода кабельной трассы между горизонтальным и вертикальным участками под углом 45°. Применяется в системах кабельного лотка при прокладке силовых, сигнальных и управляющих кабелей внутри зданий и на открытых площадках. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и объектов ЖКХ.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели;
• Размеры: высота 80 мм, ширина 100 мм - соответствует стандартным лоткам серии CLP HDZ;
• Материал: сталь оцинкованная - обеспечивает прочность и устойчивость к деформациям;
• Защитное покрытие: горячее цинкование - формирует плотный, равномерный слой цинка, защищающий металл от коррозии даже при повреждении поверхности;
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных фланцах или болтах для стыковки с другими элементами;
• Тип крепления: болтовое - позволяет жестко закрепить поворот к основанию или другому элементу трассы;
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы;
• Цвет: серый - совпадает с цветовой гаммой всей серии CLP HDZ;
• Срок службы: 20 лет - при соблюдении условий эксплуатации в соответствии с ГОСТ 14918-80;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80х100 горячеоцинкованный HDZ совместим с другими элементами серии CLP HDZ, включая прямые секции, углы 90°, ответвители и крышки. Монтаж выполняется с помощью болтов через предварительно подготовленные отверстия в боковых стенках. Крышка крепится на защёлки - её можно легко снять для обслуживания кабелей без демонтажа всего участка трассы. Учитывайте посадочные размеры: высота 80 мм и ширина 100 мм должны точно соответствовать параметрам смонтированных ранее лотков.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Горячее цинкование обеспечивает электроизоляцию от корпуса оборудования и снижает риск возникновения блуждающих токов. Наличие крышки дополнительно защищает персонал от случайного контакта с проводами и препятствует распространению огня в случае аварии.

Преимущества

• Интегрированный соединитель ускоряет сборку и исключает утечки напряжения на стыках;
• Горячее цинкование гарантирует долговечность в агрессивных средах - влажных, химически активных или с частыми температурными колебаниями;
• Крышка не требует дополнительных креплений - удобна для периодического доступа к кабелям;
• Серый цвет и единый дизайн позволяют использовать поворот в составе полностью унифицированной системы без визуальных диссонансов;
• Срок службы 20 лет снижает затраты на замену и техническое обслуживание.

Ограничения применения

Не предназначен для установки в условиях постоянного погружения в воду или воздействия агрессивных кислот/щелочей - хотя цинкование устойчиво, длительный контакт с химикатами может вызвать коррозию. Не рекомендуется применять в качестве опоры для тяжёлых кабельных bundles свыше 15 кг на метр - максимальная нагрузка должна рассчитываться по проекту. Также не следует использовать этот поворот в сочетании с лотками других серий (например, CLP ZN или PLASTIC), так как размеры и форма соединителей несовместимы.

Примеры использования

• Переход кабельной трассы с потолка на стену в производственном цехе;
• Подвод питания к оборудованию на этажах многоэтажного здания;
• Обход технологических трубопроводов в тепловых пунктах;
• Прокладка кабелей связи в подземных каналах с уклоном;
• Системы автоматизации на конвейерах с вертикальными перемещениями.

Практические советы

• Перед монтажом проверьте, чтобы все элементы трассы были одной серии - CLP HDZ - и имели одинаковое защитное покрытие;
• Затягивайте болты равномерно, не допуская перекоса крышки - это сохранит герметичность;
• При использовании в помещениях с повышенной влажностью (бани, холодильники) убедитесь, что кабели имеют соответствующую степень защиты IP54 и выше;
• Для быстрого обслуживания - не снимайте весь поворот, просто откройте крышку;
• Артикул clp3n-080-100-m-hdz всегда заказывайте в паре с аналогичными крышками - они не универсальны и подходят только к этому типу поворота.
