Поворот на 45 град. 50х100 | CLP3P-050-100 IEK

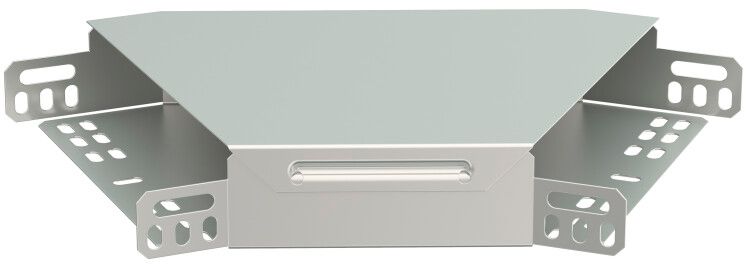

Поворот на 45 градусов 50х100 мм от IEK (ИЭК), артикул clp3p-050-100, предназначен для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Этот элемент из оцинкованной стали обеспечивает надежную и долговечную прокладку кабелей в промышленных системах, совместим с другими компонентами серии ESCA.

Назначение и область применения

Поворот на 45 градусов 50х100 мм используется для плавного перехода кабельной трассы между участками, расположенными под углом. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление лотка без резких изгибов. Подходит для установки в цехах, на объектах ЖКХ, энергетике, транспорте и других местах с высокой нагрузкой на кабельные системы.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход трассы без перегибов кабелей
• Размеры: высота 50 мм, ширина 100 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная, толщиной 0,8 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, предотвращает коррозию даже в агрессивной среде
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Исполнение: с интегрированным соединителем - упрощает сборку и исключает необходимость дополнительных фланцев
• Тип крепления: болтовое - надежное крепление к основному лотку через отверстия
• Наличие крышки: да - защищает кабели от внешних воздействий, пыли и механических повреждений
• Цвет: серый - унифицированный вид с другими элементами серии ESCA
• Диапазон рабочих температур: от –60 C до +60 C - работает в условиях сурового климата
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Соответствие нормативам: ГОСТ 14918-80 - соответствует требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот на 45 градусов 50х100 мм совместим с лотками серии ESCA от IEK того же размера (50×100 мм). Монтаж выполняется с помощью болтов, которые затягиваются через предварительно выполненные отверстия в интегрированном соединителе. Крышка крепится на защелках - её можно легко снять для обслуживания кабелей. Убедитесь, что внутренний радиус 300 мм не нарушает допустимые радиусы изгиба используемых кабелей. Для точного выравнивания рекомендуется использовать уровень при установке.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие по методу Сендзимира гарантирует электроизоляцию и снижает риск возникновения коррозионных процессов. Надежная конструкция исключает самопроизвольное открывание крышки при вибрациях. Температурный диапазон от –60 до +60 C делает изделие пригодным для использования в холодильных камерах, на открытых площадках и в регионах с экстремальным климатом.

Преимущества

• Интегрированный соединитель - экономит время на сборке, не требует дополнительных деталей
• Горячее цинкование - максимальная стойкость к коррозии, особенно важна во влажных и химически активных средах
• Крышка в комплекте - обеспечивает полную герметичность и безопасность кабелей
• Совместимость с серией ESCA - возможность модульной сборки всей трассы из однотипных элементов
• Долгий срок службы - снижает частоту техобслуживания и замены

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не подходит для кабелей с минимальным радиусом изгиба менее 300 мм - возможен повреждение жил
• Не рекомендуется для использования в зонах с постоянным воздействием открытого огня или сверхвысоких температур (>+60 C)
• Не является взрывозащитным устройством - не применять в опасных зонах класса Ex

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, оборудования) на технологической линии
• Сборка маршрута кабелей в распределительном щите с ограниченным пространством
• Прокладка силовых и сигнальных кабелей на открытом воздухе - например, на эстакадах или в логистических комплексах

Практические советы

• При заказе проверьте соответствие размеров: этот поворот подходит только для лотков 50×100 мм
• Используйте болты M6 или M8 (в зависимости от модели лотка) - они должны подходить по длине и типу резьбы
• После монтажа закройте все стыки крышкой - это предотвратит попадание влаги и пыли
• При использовании в помещениях с повышенной влажностью дополнительно проверьте целостность оцинкованного слоя после установки
• Для удобства обслуживания оставляйте доступ к болтовым соединениям - не заделывайте их штукатуркой или изоляционными материалами
