Поворот на 45 град. вертикальный внешний 80х300 | CLP3N-080-300 IEK

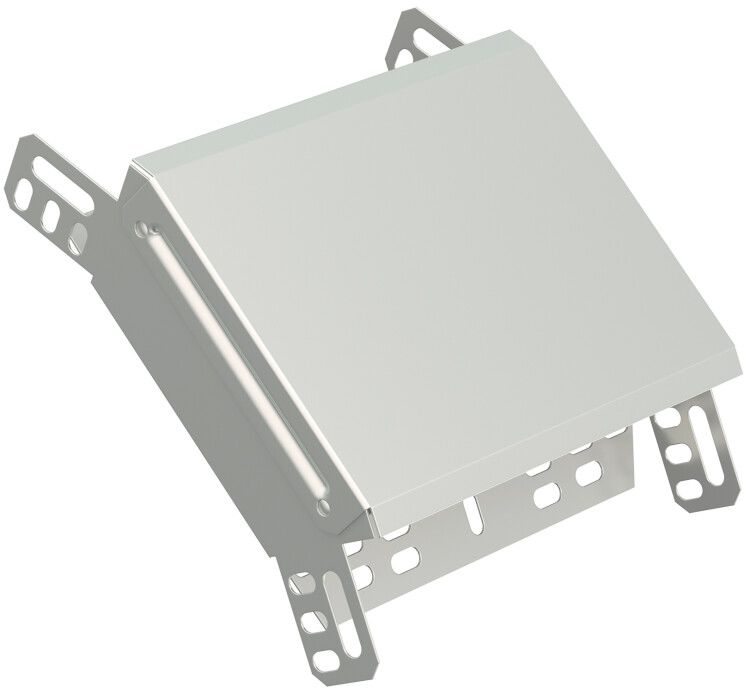

Поворот вертикальный внешний 45 градусов 80x300 от IEK (ИЭК), артикул clp3n-080-300, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в системах с жесткими требованиями к защите от внешних воздействий.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 80x300 используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах металлических лотков при прокладке силовых, управляющих и слаботочных кабелей внутри зданий и на открытых площадках. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и объектов ЖКХ.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели;
• Высота: 80 мм - соответствует стандартным высотам лотков серии ESCA;
• Ширина: 300 мм - обеспечивает проход кабелей с достаточным запасом по сечению;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Толщина стенки: 1 мм - оптимальная прочность при минимальном весе;
• Внутренний радиус: 300 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции;
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях;
• Цвет: серый - совпадает с цветовой гаммой лотков серии ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на металлические кабельные лотки.

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 80x300 совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (высота 80 мм, ширина 300 мм). Крепится болтовым способом - через предварительно подготовленные отверстия на фланцах. Установка выполняется с использованием болтов М6 или М8 (не входят в комплект). Интегрированный соединитель исключает необходимость дополнительных переходных элементов. Наличие крышки позволяет закрывать трассу после прокладки кабелей, сохраняя доступ к внутреннему пространству при необходимости обслуживания.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира обеспечивает повышенную коррозионную стойкость, что важно для работы в агрессивных средах. Температурный диапазон от –60 до +60 C позволяет применять элемент в холодных регионах и в помещениях с перепадами температур.

Преимущества

• Создаёт плавный угол поворота - минимизирует риск повреждения кабелей при прокладке;
• Интегрированный соединитель - ускоряет сборку и исключает щели между секциями;
• Оцинкованное покрытие - продлевает срок службы даже во влажной и химически активной среде;
• Крышка в комплекте - обеспечивает герметичность и защиту от пыли, влаги и механических воздействий;
• Совместимость с серией ESCA - возможность модульной сборки всей системы без адаптеров.

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - применяется только как вспомогательный аксессуар;
• Не рекомендуется для установки в местах постоянного контакта с открытым огнём или расплавленным металлом;
• При монтаже необходимо учитывать посадочные размеры - несовместим с лотками другой высоты (например, 100 мм или 150 мм);
• Запрещено использовать в средах с концентрацией кислот или щелочей выше допустимых норм для оцинкованной стали.

Примеры использования

• Переход кабельной трассы от потолочного лотка к вертикальному стояку в производственном цехе;
• Обход препятствий (колонн, трубопроводов) на этажах промышленных зданий;
• Прокладка кабелей в теплицах, холодильных камерах и на открытых эстакадах;
• Системы автоматизации на заводах, где требуется частая переориентация трассы.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 300 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных проводов;
• При установке затягивайте болты равномерно, чтобы избежать деформации корпуса;
• Если трасса проходит в сыром помещении, дополнительно смажьте болтовые соединения антикоррозийной смазкой;
• При заказе убедитесь, что все элементы системы (лотки, повороты, крышки) имеют одинаковое исполнение - это гарантирует герметичность и эстетичность сборки;
• Артикул clp3n-080-300 - единственный вариант этого типа в серии ESCA; другие размеры требуют замены модели.
