Поворот на 45 град. вертикальный внутренний 100х500 | CLP3V-100-500 IEK

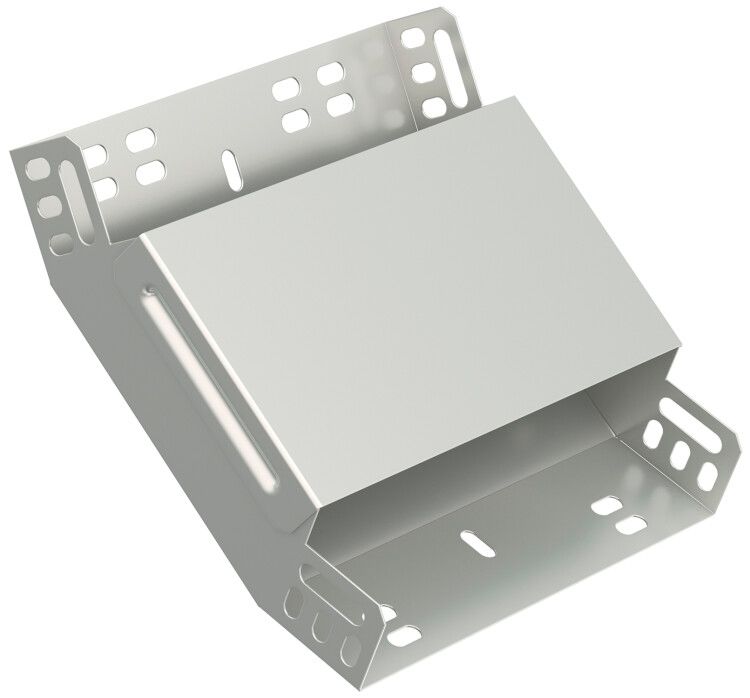

Поворот вертикальный внутренний 45 град. 100х500мм от IEK (ИЭК), артикул clp3v-100-500, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Этот элемент из оцинкованной стали обеспечивает надежную и долговечную прокладку кабелей в системах с металлическими лотками серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 град. 100х500мм используется для плавного перехода кабельной трассы в вертикальной плоскости под углом 45°. Применяется в системах с металлическими лотками при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в производственных помещениях, серверных, распределительных пунктах, на объектах ЖКХ и транспорте.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без острых изгибов, снижая механическую нагрузку на кабели
• Размеры: высота 100 мм, ширина 500 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает жесткость и устойчивость к деформациям
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии даже во влажной среде
• Внутренний радиус: 300 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции
• Наличие крышки: да - защищает кабели от пыли, влаги и механических воздействий, легко открывается для обслуживания
• Диапазон рабочих температур: от –60 C до +60 C - допускает применение в холодильных камерах, на открытых площадках и в суровых климатических условиях
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически активных сред
• Цвет: серый - совпадает с цветовой гаммой лотков серии ESCA
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным путям

Совместимость и монтаж

Поворот вертикальный внутренний 45 град. 100х500мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (100×500 мм). Установка выполняется болтовым способом - фиксируется к смежным участкам трассы с помощью болтов и гаек через предварительно подготовленные отверстия. Интегрированный соединитель исключает необходимость дополнительных деталей. Крышка крепится на защелках и фиксируется болтами - доступ к кабелям возможен без демонтажа всего элемента.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Оцинкованное покрытие по методу Сендзимира обеспечивает электроизоляцию и защиту от коррозии, что снижает риск возникновения замыканий. Конструкция не содержит острых кромок, исключающих повреждение кабельной изоляции при прокладке.

Преимущества

• Жесткая конструкция из стали 1 мм толщиной выдерживает значительные нагрузки от кабелей и внешних воздействий
• Интегрированный соединитель ускоряет сборку и минимизирует зазоры между секциями
• Крышка плотно закрывается, сохраняя степень защиты IP67 при правильном монтаже
• Оцинкование по методу Сендзимира обеспечивает длительную стойкость к ржавчине даже в агрессивных средах
• Серый цвет и единый дизайн позволяют использовать элемент в составе однородной системы без визуальных перебоев

Ограничения применения

• Не предназначена для использования в местах постоянного контакта с открытым огнем или высокотемпературными источниками (выше +60 C)
• Не рекомендуется для прокладки в средах с концентрацией кислот, щелочей или солевых растворов - оцинкованное покрытие может разрушаться
• Подходит только для лотков с шириной 500 мм и высотой 100 мм; несовместим с другими размерами без адаптеров
• Не является герметичным устройством - при необходимости IP68 требуется дополнительная герметизация стыков

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в серверной комнате
• Обход колонны или оборудования в производственном цехе с ограниченным пространством
• Создание вертикального канала для прокладки кабелей от этажа к этажу в многоэтажном здании
• Прокладка сигналов управления в холодильных установках с низкими температурами

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 300 мм не был нарушен - это важно для кабелей с малым радиусом изгиба (например, многожильные медные провода)
• Закручивайте болты равномерно, не перетягивая - это предотвращает деформацию оцинкованного корпуса
• При использовании в сырых помещениях дополнительно обработайте стыки силиконовым герметиком для усиления защиты
• Проверяйте совпадение размеров перед заказом: этот поворот подходит только для лотков 100×500 мм, других размеров в серии ESCA он не заменит
• Храните изделие в сухом месте - даже оцинкованная сталь может начать окисляться при длительном контакте с влагой
