Поворот на 90 град. вертикальный внешний 100х500 | CLP1N-100-500 IEK

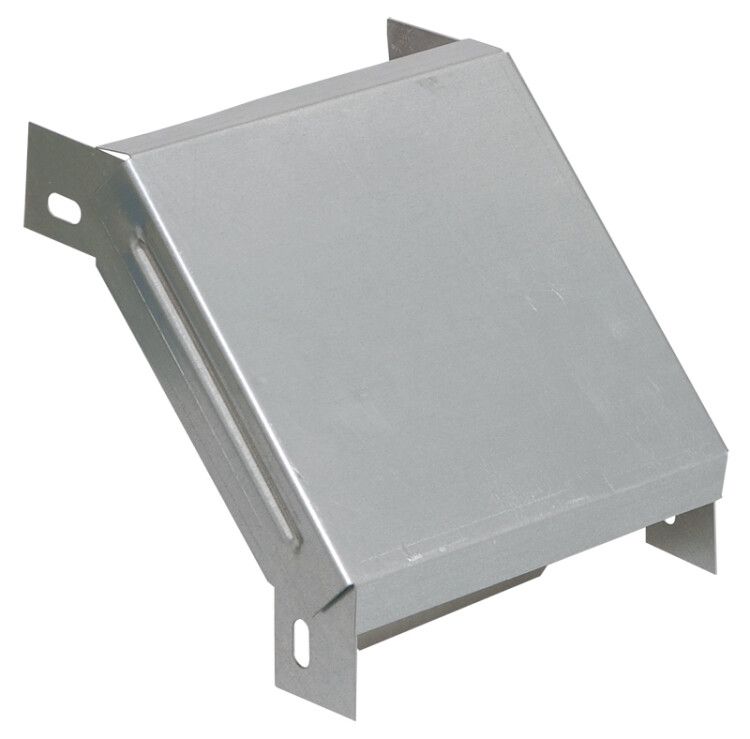

Поворот на 90 градусов вертикальный внешний 100х500 от IEK (ИЭК), артикул clp1n-100-500, предназначен для изменения направления кабельной трассы под прямым углом в вертикаальной плоскости. Этот элемент серии ESCA обеспечивает надежную и безопасную прокладку кабелей в промышленных системах с использованием металлических лотков.

Назначение и область применения

Поворот на 90 градусов вертикальный внешний 100х500 используется для перехода кабельной трассы с горизонтального участка на вертикальный или наоборот. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить высоту прокладки кабелей - например, при выводе проводов с этажа на этаж, через перекрытия или к оборудованию, установленному на различном уровне.

Подходит для промышленных объектов: заводы, склады, энергообъекты, транспортные узлы, системы автоматизации. Элемент совместим с другими деталями серии ESCA и позволяет собирать целостные, герметичные и защищённые кабельные пути.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает точный вертикальный поворот без дополнительных фитингов;
• Высота: 100 мм - определяет внутреннюю высоту канала для прохода кабелей;
• Ширина: 500 мм - соответствует ширине стандартных лотков серии ESCA;
• Внутренний радиус: 300 мм - минимизирует механическую нагрузку на кабели при изгибе, предотвращает повреждение изоляции;
• Материал: сталь оцинкованная, покрытие - горячее цинкование по методу Сендзимира - гарантирует долговечную защиту от коррозии даже в агрессивных средах;
• Толщина стенки: 0,8 мм - достаточна для жесткости конструкции при сохранении легкости монтажа;
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных крепежных элементов;
• Наличие крышки: да - обеспечивает закрытую, защищенную траекторию, исключает попадание пыли, влаги и сторонних предметов;
• Цвет: серый - стандартизирован для визуального единства всей системы;
• Диапазон рабочих температур: от -60 C до +60 C - работает в условиях сурового климата, в том числе на открытых площадках;
• Срок службы: 20 лет - при условии соблюдения правил монтажа и эксплуатации;
• Соответствие нормативам: ГОСТ 14918-80 - подтверждает соответствие требованиям к металлическим кабельным лоткам в России.

Совместимость и монтаж

Поворот на 90 градусов вертикальный внешний 100х500 совместим с лотками серии ESCA от IEK того же размера (100x500 мм). Соединение осуществляется болтовым способом - используются стандартные болты M6 или M8, которые входят в комплектацию других элементов лотковой системы.

При монтаже важно:

• выровнять торцы смежных элементов перед затяжкой болтов;
• не допускать перекосов - они снижают прочность соединения и нарушают герметичность;
• при установке на вертикальных участках использовать дополнительные кронштейны каждые 1–1,5 метра для предотвращения прогиба;
• крышка фиксируется на защелках - её можно легко снимать для обслуживания кабелей без демонтажа всего поворота.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и их комплектующим. Горячее цинкование по методу Сендзимира обеспечивает защитный слой цинка 10–20 мкм, что соответствует классу защиты III по DIN EN ISO 1461 - устойчиво к воздействию влаги, химических паров и атмосферных осадков.

Не требует заземления отдельно - так как является частью сплошной металлической конструкции, которая уже заземлена через основной лоток.

Преимущества

• Интегрированный соединитель - экономит время на сборке, исключает потерю крепежа;
• Горячее цинкование - значительно увеличивает срок службы по сравнению с холодным цинком или окраской;
• Закрытая конструкция с крышкой - снижает риск повреждения кабелей, улучшает пожарную безопасность;
• Стандартные размеры - обеспечивают взаимозаменяемость с другими изделиями серии ESCA;
• Работа при экстремальных температурах - подходит для холодильных камер, наружных трасс, промзон с перепадами климата.

Ограничения применения

• Не предназначено для использования в качестве самостоятельного несущего элемента - требует жесткой фиксации к стене или потолку через кронштейны;
• Не рекомендуется применять в средах с постоянным контактом с открытым огнем или высокотемпературными поверхностями выше +60 C;
• Не следует использовать в помещениях с повышенной влажностью и агрессивными химическими испарениями без дополнительной защиты - хотя цинкование устойчиво, длительный контакт с кислотами может вызвать коррозию;
• Не подходит для кабелей с наружным диаметром более 80 % от внутреннего сечения - это нарушит теплоотвод и усложнит замену проводов.

Примеры использования

• Переход кабелей от технологического этажа к машинному залу в производственном корпусе;
• Вывод силовых кабелей от распределительного щита на уровень пола в цеху с подъемниками;
• Обустройство трассы для сигнализации и связи между этажами в административном здании;
• Прокладка кабелей в наружной кабельной трассе на промплощадке с зимними температурами ниже -40 C.

Практические советы

• При заказе проверьте, чтобы ширина поворота (500 мм) точно совпадала с шириной используемых лотков - несоответствие приведёт к зазорам и необходимости доработки;
• Для длинных вертикальных участков лучше комбинировать несколько поворотов с прямыми секциями - это снижает нагрузку на крепления;
• Перед монтажом удалите с поверхности металла возможные заусенцы - они могут повредить изоляцию кабелей при протяжке;
• При работе в местах с частым доступом людей (коридоры, мастерские) используйте поворот с крышкой - он защищает от случайного задевания и загрязнений;
• Артикул clp1n-100-500 - это именно вертикальный внешний поворот; для внутреннего поворота нужен другой элемент (например, clp1n-100-500-I).
