Поворот плавн. 90град тип Г01 ESCA 50х300мм | CPG01-0-90-050-300 IEK

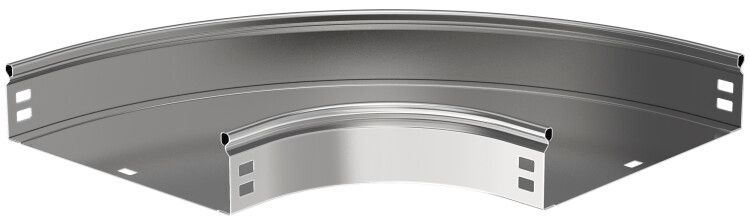

Поворот плавный 90 градусов тип Г01 ESCA 50×300 мм - элемент кабельной системы IEK серии ESCA, предназначенный для плавного изменения направления трассы на 90° без перегибов проводов. Подходит для прокладки кабелей в лотках шириной 300 мм и высотой 50 мм, особенно там, где важна сохранность изоляции и удобство протяжки.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 50×300 мм используется для организации горизонтальных поворотов кабельных трасс в системах с металлическими лотками. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах. Обеспечивает равномерный переход кабелей между прямыми участками, снижает механическую нагрузку на жилы и упрощает протяжку.

Технические характеристики

• Угол поворота: 90 градусов
• Высота лотка: 50 мм
• Ширина лотка: 300 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 100 мм
• Покрытие: оцинкованное, защитный слой цинка ≥10 мкм
• Цвет: серый
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъемом в комплекте

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 50×300 мм совместим с другими элементами серии ESCA того же размера (50×300 мм). Монтаж осуществляется с использованием входящего в комплект соединительного разъема - он обеспечивает надежную фиксацию и электрическую связь с соседними участками лотка. Для установки требуется выровнять поверхность, зафиксировать болтами или заклепками к опорной конструкции. Крышка лотка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных лотков. Наличие оцинкованного покрытия предотвращает коррозию в условиях повышенной влажности. Однако степень защиты IP00 означает, что изделие не защищено от попадания воды, пыли или посторонних предметов - применяется только внутри помещений или в закрытых каналах.

Преимущества

• Плавный внутренний радиус 100 мм исключает перегибы кабелей, продлевая срок службы изоляции
• Оцинкование по методу Сендзимира гарантирует долговечность даже в агрессивных средах
• Встроенный соединительный разъем ускоряет сборку и обеспечивает герметичность контактов
• Совместимость с продукцией серии ESCA позволяет использовать единые крепежи и комплектующие
• Работает в экстремально низких температурах - подходит для холодных зон и неотапливаемых помещениях

Ограничения применения

• Не предназначен для открытой прокладки - отсутствие степени защиты IP требует наличия крышки и защиты от осадков
• Не рекомендуется применять в местах с постоянным воздействием химически активных веществ (кислоты, щелочи)
• Не заменяет повороты с большим радиусом - для крупногабаритных кабелей (>120 мм2) проверьте допустимый радиус изгиба
• Крышка не входит в комплект - обязательна установка отдельной крышки для соблюдения норм безопасности

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Изменение направления лотка вдоль стены при проходе через технологический проём
• Обход препятствий на конвейерной линии с плотной укладкой силовых кабелей
• Подключение шкафов управления в распределительных пунктах с ограниченным пространством

Практические советы

• При выборе убедитесь, что ширина и высота лотка точно совпадают с вашей системой - 50×300 мм - это специфические размеры, не универсальные
• Для кабелей большого диаметра рассчитайте суммарный объем заполнения - не более 40–50% от свободного сечения поворота
• Проверьте наличие крышки перед монтажом; без неё система не будет соответствовать правилам устройства электроустановок (ПУЭ)
• При монтаже используйте только крепеж, совместимый с толщиной стенки 0,8 мм - слишком длинные саморезы могут деформировать лоток
• Поворот плавный 90 градусов тип Г01 ESCA 50×300 мм - часть единой системы IEK. Лучше заказывать все элементы одной партией для гарантированной совместимости
