Поворот на 90град. для жестких труб d20 CRSG-20 IEK CTA10D-CRSG20-K41-050

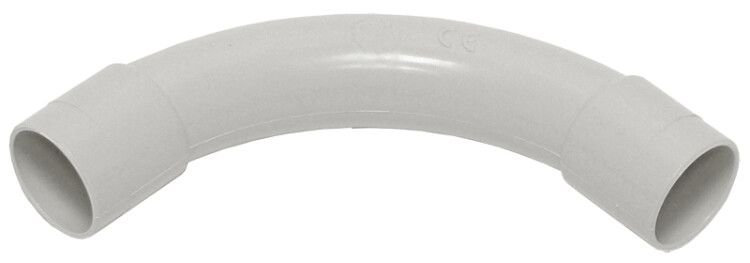

Поворот на 90 градусов для жестких труб диаметром 20 мм CRS20G от IEK (ИЭК) - элемент для изменения направления жестких ПВХ-труб в электромонтажных системах. Артикул CRS20G обеспечивает надежное соединение без необходимости сварки или дополнительного крепления.

Назначение и область применения

Поворот на 90 градусов для жестких труб диаметром 20 мм CRS20G используется для создания изгибов в трассах из гладких жестких труб при прокладке электропроводки. Подходит для внутренней установки в зданиях: офисах, производственных помещениях, складах. Применяется там, где требуется изменить направление трубы под прямым углом без использования фитингов с резьбой или муфт.

Технические характеристики

• Диаметр: 20 мм - совместим с жесткими ПВХ-трубами такого же размера
• Угол поворота: 90 градусов - позволяет сделать четкий перегиб трубы
• Исполнение: вставной - труба вводится внутрь фитинга с двух сторон
• Материал: ПВХ - устойчив к коррозии, химически инертен, легкий
• Цвет: серый (RAL 7035) - соответствует цветовой гамме большинства ПВХ-труб IEK
• Горючесть: самозатухающий материал - снижает риск распространения пламени
• Нормативный документ: ТУ 2248-002-18461115-2010 - соответствие требованиям российского производства

Совместимость и монтаж

Фитинг CRS20G совместим с жесткими ПВХ-трубами диаметром 20 мм от IEK и других производителей, имеющих аналогичные внешние размеры. Для монтажа необходимо:

• Ровно отрезать трубу под углом 90°
• Очистить торец трубы от заусенцев
• Вставить трубу в оба конца фитинга до упора - соединение плотное, без клея
• Не требует специальных инструментов - достаточно ножниц или трубореза

Внимание: не предназначена для использования с гибкими трубами или трубами другого диаметра - возможна утечка воздуха или механическая деформация.

Безопасность и стандарты

Поворот на 90 градусов для жестких труб диаметром 20 мм CRS20G изготовлен из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности для электромонтажных систем внутри помещений. Соответствует техническому условию ТУ 2248-002-18461115-2010, регламентирующему параметры изделий серии ELASTA от IEK.

Преимущества

• Простой монтаж - не нужен клей, сварка или инструменты для нарезки резьбы
• Высокая долговечность - ПВХ не ржавеет, не подвержен воздействию влаги и многих химикатов
• Легкий вес - удобен при работе на высоте и в труднодоступных местах
• Стандартный цвет - гармонирует с другими элементами системы ELASTA

Ограничения применения

• Не применяется в условиях температур ниже –10 C - материал становится хрупким
• Не рекомендован для открытой прокладки под прямыми солнечными лучами - УФ-излучение со временем деградирует ПВХ
• Не предназначен для использования в системах под давлением выше атмосферного - только для защиты проводов
• Не совместим с металлическими трубами или фитингами - различаются материалы и методы соединения

Примеры использования

• Смена направления трассы в распределительном щите - переход с горизонтального участка на вертикальный
• Обход препятствий (балки, коммуникации) в потолочных перекрытиях
• Прокладка кабельных каналов в стенах с угловыми выступами
• Системы управления освещением в цехах и лабораториях

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно входить в фитинг без усилия
• Если труба слишком жесткая, слегка нагрейте ее конец тепловым феном - это облегчит вставку
• Не используйте CRS20G в качестве опоры - он не рассчитан на механическую нагрузку
• Для длинных трасс с несколькими поворотами учитывайте суммарную потерю проходимости - избегайте более трех последовательных поворотов подряд
• Артикул CRS20G - часть серии ELASTA; для унификации системы выбирайте все компоненты из этой же серии
