Поворот плавн. 45град тип В20 ESCA 50х50мм HDZ | CPV41-0-45-050-050-HDZ IEK

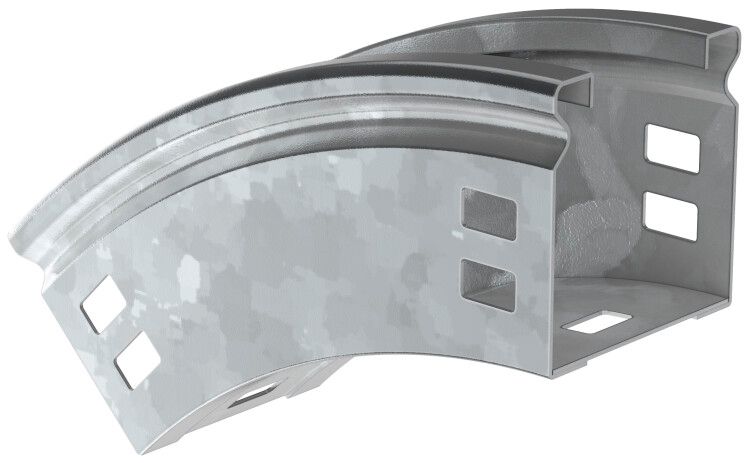

Поворот плавный 45 градусов тип В20 ESCA 50x50мм HDZ от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 45° во внешнем вертикальном угле. Изделие выполнено из оцинкованной стали, рассчитано на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 45 градусов тип В20 ESCA 50x50мм HDZ используется для формирования вертикальных поворотов в кабельных трассах, где требуется избежать острых углов, снижающих долговечность кабеля. Применяется в системах прокладки силовых и управляющих кабелей в помещениях и на открытых площадках - например, на заводах, в трансформаторных подстанциях, вентиляционных шахтах, на объектах ЖКХ и энергетики.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: 50×50 мм (высота × ширина)
• Внутренний радиус: 100 мм - обеспечивает минимальное усилие на изгибаемые кабели
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: горячий цинк (слой не менее 55 мкм) - защищает от коррозии
• Цвет: серый
• Степень защиты: IP00 - не имеет защиты от попадания воды и пыли; применяется только внутри закрытых каналов или коробов
• Диапазон рабочих температур: от –50 C до +40 C
• Исполнение: с соединительным разъёмом - позволяет легко фиксировать к другим элементам трассы
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - подходит для умеренного, холодного и влажного климата
• Соответствие нормативу: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип В20 ESCA 50x50мм HDZ совместим с другими элементами серии ESCA, имеющими аналогичные размеры и тип соединения. Монтаж осуществляется путём вставки в предварительно смонтированные прямые участки трассы - соединительный разъём обеспечивает плотное и надёжное соединение без дополнительных креплений. Для сборки трассы рекомендуется использовать только оригинальные компоненты IEK серии ESCA, чтобы сохранить герметичность и механическую целостность системы. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется закрытие канала.

Ограничения применения

Поворот плавный 45 градусов тип В20 ESCA 50x50мм HDZ нельзя применять в открытом виде - степень защиты IP00 исключает использование вне кабельных коробов, лотков или труб. Также запрещена установка в местах постоянного контакта с водой, маслом или химически активными средами. Не предназначается для прокладки высоковольтных кабелей выше класса напряжения, указанного в проекте трассы. Температура окружающей среды не должна превышать +40 C - при более высоких значениях возможна деформация металла и потеря прочности соединений.

Примеры использования

• Переход кабельной трассы с вертикального участка на горизонтальный в машинном зале производственного корпуса
• Обход колонн и инженерных коммуникаций в подвальных помещениях жилых домов
• Формирование маршрутов для кабелей связи в серверных и телекоммуникационных шкафах
• Прокладка кабелей управления в системах автоматизации на тепловых электростанциях

Практические советы

• При проектировании трассы учтите внутренний радиус 100 мм - он определяет минимальный допустимый радиус изгиба кабеля. Нарушение этого условия может привести к повреждению изоляции.
• Не используйте этот элемент как самостоятельный канал - всегда сочетайте его с крышками и прямыми участками, чтобы избежать доступа пыли и влаги к кабелям.
• Проверьте соответствие посадочных размеров перед монтажом: 50×50 мм должны точно совпадать с другими элементами ESCA.
• При работе в условиях низких температур (ниже –30 C) избегайте ударных нагрузок на корпус - оцинкованная сталь становится хрупче.
• Закупайте крышки отдельно - они не входят в комплект, но обязательны для полноценной работы системы.
