Поворот плавн. 90град тип Г01 ESCA 50х100мм HDZ IEK | CPG01-0-90-050-100-HDZ

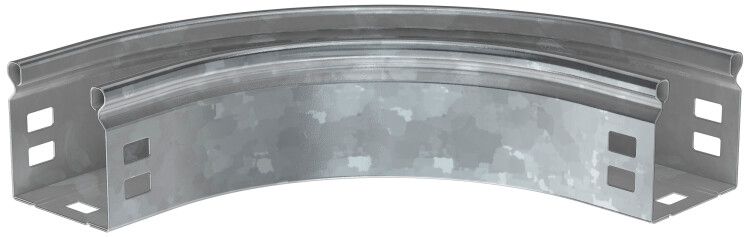

Поворот плавный 90 град тип Г01 ESCA 50х100мм HDZ - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов в горизонтальной плоскости. Изготовлен из оцинкованной стали с защитным слоем цинка, соответствует ГОСТ Р 52868-2007, совместим с системой ESCA бренда IEK. Артикул cpg01-0-90-050-100-hdz.

Назначение и область применения

Поворот плавный 90 град тип Г01 ESCA 50х100мм HDZ используется для организации горизонтальных поворотов кабельных трасс без острых углов. Применяется в шахтах, каналах, коробах и других закрытых системах прокладки кабеля, где важна безопасность изоляции и удобство протяжки. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, на транспорте, в энергоустановках.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабеля
• Размеры: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм - позволяет протягивать кабели с минимальными усилиями
• Материал: сталь оцинкованная - прочная, устойчивая к механическим воздействиям
• Покрытие: горячий цинк - защитный слой не менее 55 мкм, предотвращает коррозию даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже, но не создаёт лишнего веса
• Степень защиты: IP00 - не защищён от попадания воды и пыли; применяется только внутри закрытых каналов
• Диапазон температур: от –50 C до +40 C - работает в условиях сурового климата
• Исполнение: с соединительным разъёмом - легко фиксируется с другими элементами системы ESCA
• Цвет: серый - стандартизирован для визуального отличия от других элементов
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам и аксессуарам
• Климатическое исполнение: У1/ХЛ1/УХЛ1/УХЛ5/ОМ1 - допущен к использованию в различных климатических зонах России

Совместимость и монтаж

Поворот плавный 90 град тип Г01 ESCA 50х100мм HDZ совместим с другими элементами серии ESCA от IEK, имеющими аналогичную форму и размеры крепёжных выступов. Монтаж осуществляется путём вставки в смежные прямые участки или другие повороты. Соединительный разъём обеспечивает плотное прилегание без зазоров. Для надёжной сборки рекомендуется использовать крепёж, предусмотренный для системы ESCA. Крышка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам. Отсутствие степени защиты (IP00) означает, что применение возможно исключительно в помещениях или закрытых каналах, где исключено попадание влаги, пыли и сторонних предметов. Наличие горячего цинкования снижает риск возникновения электрохимической коррозии при контакте с металлическими конструкциями.

Преимущества

• Плавный радиус 100 мм - минимизирует нагрузку на изоляцию кабелей при протяжке
• Оцинкованная сталь - долговечность и устойчивость к коррозии без необходимости дополнительной обработки
• Фиксация через соединительный разъём - быстрый и надёжный монтаж без сварки или болтов
• Совместимость с системой ESCA - возможность модульной сборки всей трассы из однотипных элементов
• Работа при низких температурах - подходит для холодных регионов и открытых технологических площадок

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие защиты IP требует обязательного размещения внутри корпуса, канала или лотка
• Не подходит для кабелей с внешним диаметром более половины внутренней высоты (более 25 мм) - возможны трудности с протяжкой
• Не рассчитана на механические нагрузки сверх нормы - не следует использовать как опору для оборудования или труб
• Требуется установка крышки - без неё невозможно выполнить герметизацию и защиту от доступа посторонних лиц

Примеры использования

• Переход кабельной трассы в промышленном цеху вокруг колонны
• Изменение направления в кабельной шахте между этажами
• Обвод препятствий на конвейерной линии
• Прокладка сигнальных кабелей в автоматизированных системах управления
• Монтаж в подземных коммуникационных каналах с контролируемой влажностью

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм требует свободного пространства - не располагайте поворот слишком близко к другим элементам
• Выбирайте крышку ESCA подходящего типа (например, с замком или без) в зависимости от частоты обслуживания
• Проверьте совпадение размеров перед сборкой - все элементы серии ESCA должны иметь одинаковые посадочные выступы
• При монтаже в местах с повышенной вибрацией используйте дополнительные хомуты для фиксации
• Не используйте этот поворот в качестве основания для крепления тяжёлых устройств - он не рассчитан на вертикальные нагрузки
